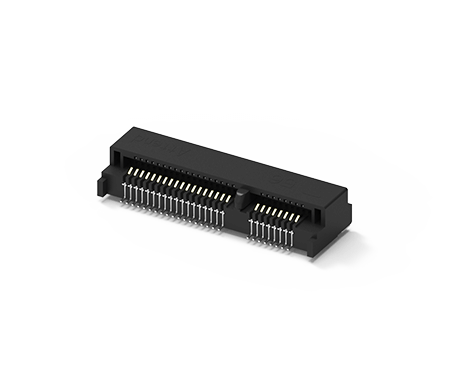

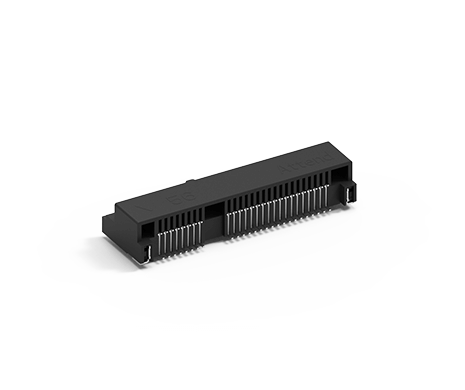

Mini PCIExpress, H=5.6mm
119A-56A00-R02
Mini PCIExpress, H=5.6mm, Top Mount, SMT Type
ATTEND Technology 的 mini PCI 和 mini PCIe 連接器專為為計算機系統添加擴展卡提供標準化接口而設計。這些連接器具有緊湊的外形尺寸。114B 系列 mini PCI 接口使用 32 位、33 MHz 數據總線，並提供 3.3 V 或 5 V 電源連接，共有 124 針。119A 系列 mini PCIe 連接器遵循 PCI Express 標準，提供高速數據傳輸接口，具有一對差分發送對和一對差分接收對，並提供 1.5 V 或 3.3 V 電源連接，共有 52 針。mini PCI 和 mini PCIe 連接器通常用於添加 Wi-Fi、藍牙®、移動網絡和 SSD 等擴展卡。
ATTEND Technology 的 mini PCI 和 mini PCIe 連接器專為為計算機系統添加擴展卡提供標準化接口而設計。這些連接器具有緊湊的外形尺寸。114B 系列 mini PCI 接口使用 32 位、33 MHz 數據總線，並提供 3.3 V 或 5 V 電源連接，共有 124 針。119A 系列 mini PCIe 連接器遵循 PCI Express 標準，提供高速數據傳輸接口，具有一對差分發送對和一對差分接收對，並提供 1.5 V 或 3.3 V 電源連接，共有 52 針。mini PCI 和 mini PCIe 連接器通常用於添加 Wi-Fi、藍牙®、移動網絡和 SSD 等擴展卡。
Share:
功能介紹
多種安裝選項
為了滿足客戶需求，ATTEND 提供多種安裝選項，包括單卡扣、雙卡扣以及螺絲和螺母，以適應不同的設計需求。
為了滿足客戶需求，ATTEND 提供多種安裝選項，包括單卡扣、雙卡扣以及螺絲和螺母，以適應不同的設計需求。
- 高度範圍：4.0 mm 至 9.9 mm
- 可選配件包括單固定扣、雙固定扣，或兩個螺帽與兩個螺絲
- 連接器和固定扣為表面貼裝元件
- 兼容 PCI Express 1.0 x1（250 MB/s）和 PCI Express 2.0 x1（500 MB/s）
多種高度選項
ATTEND 提供多種高度選項，從 4.0 毫米到 9.9 毫米不等，為靈活的設計解決方案提供支持。
ATTEND 提供多種高度選項，從 4.0 毫米到 9.9 毫米不等，為靈活的設計解決方案提供支持。
應用領域
Mini PCIe 連接器廣泛應用於各種行業，常用於無線網絡/Wifi 設備、ADSL 調製解調器、SSD 存儲、IP 機頂盒等設備。
Mini PCIe 連接器廣泛應用於各種行業，常用於無線網絡/Wifi 設備、ADSL 調製解調器、SSD 存儲、IP 機頂盒等設備。
- 盒式電腦
- 邊緣計算
- 工業電腦
- 嵌入式系統
規格介紹
| Current Rating | 0.5A per pin |
|---|---|
| Voltage Rating | 50V DC |
| Contact Resistance | 55mΩ max. |
| Insulation Resistance | 500MΩ min. |
| Dielectric Withstanding Voltage | 300VAC |
| Durability | 100Cycle |
|---|---|
| Insertion Force | 2.3Kgf max. |
| Extraction Force | 2.3Kgf max. |
| Operating temperature range | -40℃~+85℃ |
|---|---|
| Storage temperature range | -40℃~+85℃ |
| Recommended IR Reflow Temperature | 260℃ 10Sec |
|---|
