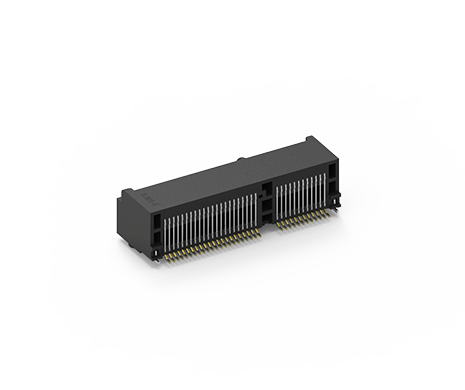

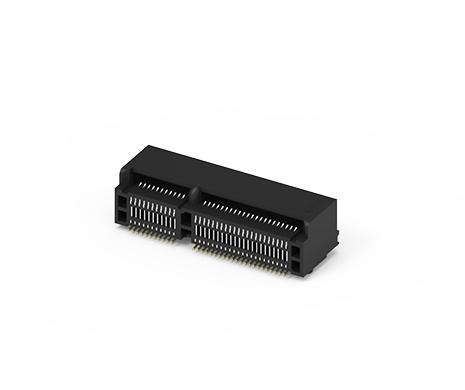

M.2 Connector, E Key, H=5.8mm, Gen4
123A-58E01
M.2 Connector, E Key, H=5.8mm, Gen4, 0.5 Pitch, GF
ATTEND 的 M.2 下一代標準（NGFF）連接器專為超薄產品設計，與傳統 mini PCIe® 連接器相比，能顯著節省 PCB 空間。此緊湊型連接器支援 PCI Express 4.0、SATA 3.0 和 USB 3.0 的高速數據傳輸，並符合 PCI-SIG PCIe M.2 規範。
其易於操作的單步驟快扣設計可減少安裝時間與成本。M.2 NGFF 系列作為 mini 與 half-mini 卡的進化版本，最適用於輕薄平台，可整合 Wi-Fi、Bluetooth® 及 無線寬頻（WWAN） 等功能。
ATTEND 的 M.2 下一代標準（NGFF）連接器專為超薄產品設計，與傳統 mini PCIe® 連接器相比，能顯著節省 PCB 空間。此緊湊型連接器支援 PCI Express 4.0、SATA 3.0 和 USB 3.0 的高速數據傳輸，並符合 PCI-SIG PCIe M.2 規範。
其易於操作的單步驟快扣設計可減少安裝時間與成本。M.2 NGFF 系列作為 mini 與 half-mini 卡的進化版本，最適用於輕薄平台，可整合 Wi-Fi、Bluetooth® 及 無線寬頻（WWAN） 等功能。
Share:
功能介紹
.jpg)
- 高度範圍：2.1 mm 至 8.5 mm
- 模組卡有 A、B、E、M 鍵控選項

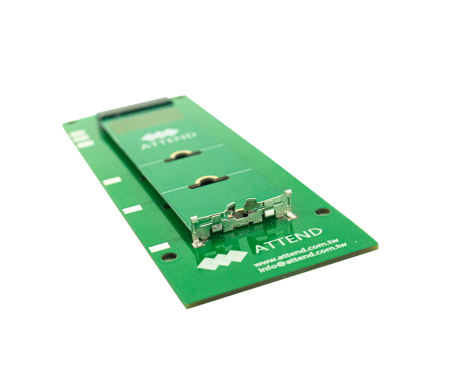

- 一鍵式閂鎖，節省時間和成本
- 符合 PCI-SIG PCIe M.2 規範
- 具有 67 個觸點的 0.5 mm 間距
應用:
- 資料儲存
- 伺服器
- 工業電腦
- IoT
.jpg)
規格介紹
| Current Rating | 0.5A per pin |
|---|---|
| Voltage Rating | 50VAC |
| Contact Resistance | 55mΩ, Δ20Ω Max. |
| Insulation Resistance | 500MΩ |
| Dielectric Withstanding Voltage | 300VAC |
| Durability | 60 Cycle |
|---|---|
| Mating Force | 20N max. |
| Un-mating Force | 20N max. |
| Operating temperature range | -40℃~+85℃ |
|---|---|
| Storage temperature range | -40℃~+85℃ |
| Recommended IR Reflow(Wave Soldering) Temperature | 260℃ |
|---|
下載
| 類別 | 標題 | 大小 | 文件類型 | 下載 |
|---|---|---|---|---|
| 圖面 | 123A-NUT-58 | 50 KB | PDF: 工程用圖面 |  |
| 3D | 123A-NUT-58 | 90 KB | RAR: 3D檔 | |
| 圖面 | 123A-58E01 | 194 KB | PDF: 工程用圖面 | |
| 3D | 123A-58E01 | 720 KB | RAR: 3D檔 | |
| 圖面 | 123A-XXL1 | 159 KB | PDF: 工程用圖面 | |
| 規格書 | 123A-58X01 | 348 KB | PDF:規格書 | |
| 3D | 123A-58L1 | 91 KB | RAR: 3D檔 | |
