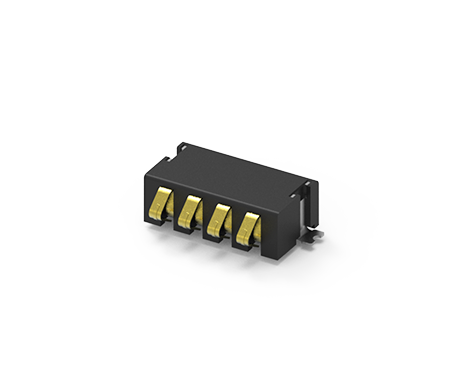

Battery Connector, R/A, SMT, Pitch 2.5, H=4.0, XX Pin, 5u''
304C-4025XX
Battery Connector, R/A, SMT, Pitch 2.5, H=4.0, XX Pin, 5u''
電池連接器在確保電池與供電設備之間的穩定和可靠電氣連接方面至關重要，這使它們成為各行業現代電子系統中的關鍵元件。ATTEND 靈活的設計和生產能力適應了 2.5 mm 的間距尺寸，以及各種針腳配置和堆疊高度的電池連接器。這些連接器具備 5,000 次插拔循環的耐久性，大幅提升其機械性能和使用壽命。此外，ATTEND 的電池連接器設計確保了穩定的電氣連接，適用於從消費電子到工業設備的廣泛應用。其堅固的結構和適應性使其成為需要穩定且高效電力供應設備的理想選擇。
電池連接器在確保電池與供電設備之間的穩定和可靠電氣連接方面至關重要，這使它們成為各行業現代電子系統中的關鍵元件。ATTEND 靈活的設計和生產能力適應了 2.5 mm 的間距尺寸，以及各種針腳配置和堆疊高度的電池連接器。這些連接器具備 5,000 次插拔循環的耐久性，大幅提升其機械性能和使用壽命。此外，ATTEND 的電池連接器設計確保了穩定的電氣連接，適用於從消費電子到工業設備的廣泛應用。其堅固的結構和適應性使其成為需要穩定且高效電力供應設備的理想選擇。
Share:
功能介紹
- 支援高達 5,000 次的插拔循環，確保長期穩定的性能
- 提供多種間距尺寸、針腳配置和堆疊高度的選項
- 提供通孔 (Through-Hole) 和表面貼裝 (SMT) 兩種安裝方式
- 提供穩定的電氣和機械連接
- 適用於從消費電子到工業設備的多種應用
應用領域
- 消費性電子
- 工業設備
- 汽車電子
- 醫療裝置
- 電信
- 再生能源
- 消費性電器
規格介紹
| Current Rating | 3.5A |
|---|---|
| Voltage Rating | 12V |
| Contact Resistance | 40mΩ Max. |
| Insulation Resistance | 1000MΩ Min |
| Dielectric Withstanding Voltage | 500VAC |
| Durability | 5,000 Cycle |
|---|---|
| Normal Force | 200g Max. at Working Location |
| Operating temperature range | -40°C~+105°C |
|---|---|
| Storage temperature range | - 40°C~+105°C |
| Recommended IR Reflow Temperature | 260°C |
|---|
下載
| 類別 | 標題 | 大小 | 文件類型 | 下載 |
|---|---|---|---|---|
| 圖面 | 304C-4025XX | 69 KB | PDF: 工程用圖面 |  |
| 3D | 304C-4025XX | 160 KB | RAR: 3D檔 | |
| 規格書 | 304C-4025XX Spec | 287 KB | PDF:規格書 | |
