IP68,USB 3.2 Gen 2 Type-C, Thread-lock, FPC Type
222A-04006

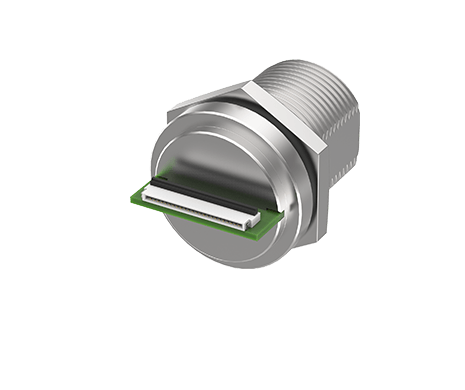

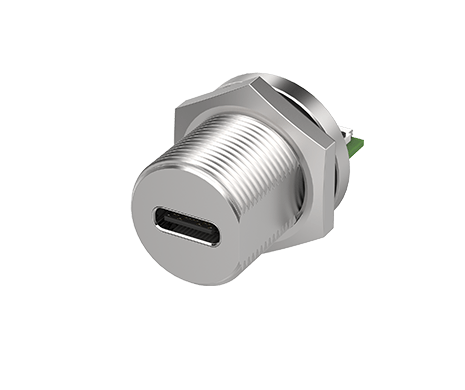

USB 3.2 Gen 2 Type-C Receptacle, Thread-Lock, Panel Mount to FPC, IP68
立威科技防水圓形 USB Type-C 連接器與線材組件符合 USB 3.2 Gen 2 規範，支援高達 10 Gbps 的資料傳輸速率。此系列具備 IP68 防護等級、安全可靠的螺紋鎖固（Thread-Lock）或快速鎖固（Quick-Lock）機構，並提供多元的 DIP / FPC 端接選項，工作溫度範圍可達 −40°C 至 +85°C，能為自動化、交通運輸及戶外現場等關鍵應用提供穩定可靠的連接方案。
立威科技防水圓形 USB Type-C 連接器與線材組件符合 USB 3.2 Gen 2 規範，支援高達 10 Gbps 的資料傳輸速率。此系列具備 IP68 防護等級、安全可靠的螺紋鎖固（Thread-Lock）或快速鎖固（Quick-Lock）機構，並提供多元的 DIP / FPC 端接選項，工作溫度範圍可達 −40°C 至 +85°C，能為自動化、交通運輸及戶外現場等關鍵應用提供穩定可靠的連接方案。
Share:
配對零件與可選配件
功能介紹
-
符合 USB 3.2 Gen 2 規範，支援高達 10 Gbps 的資料傳輸速率
-
具備 IP68 防護等級，有效防止灰塵與水氣侵入
-
提供螺紋鎖固（Thread-Lock）與快速鎖固（Quick-Lock）選項
-
提供直角 DIP 或 FPC 線材連接方式
-
額定電流：VBUS/GND 接點最高 3 A，其餘接點最高 1 A
-
高耐用性，插拔壽命最高可達 3,500 次
-
寬廣工作溫度範圍：−40°C 至 +85°C
應用領域
-
工業自動化設備
-
機器人與 AGV / AMR 系統
-
交通運輸設備
-
重型設備
-
戶外視覺與監控系統
規格介紹
| Current Rating | 3A Max. for Vbus and GND, 1A for other. |
|---|---|
| Voltage Rating | 20VDC |
| Insulation Resistance | 10MΩ |
| Dielectric Withstanding Voltage | 100VAC |
| Durability | 3,500 Cycle |
|---|---|
| Mating Force | 5 to 20N |
| Un-mating Force | 6 to 20N |
| Operating temperature range | -40°C~+85°C |
|---|---|
| Storage temperature range | -40°C~+85°C |
| Waterproof Level | IP68 |
下載
| 類別 | 標題 | 大小 | 文件類型 | 下載 |
|---|---|---|---|---|
| 圖面 | 222A-04006 | 166 KB | PDF: 工程用圖面 |  |
| 圖面 | FFC-0524-15001 | 148 KB | PDF: 工程用圖面 | |
