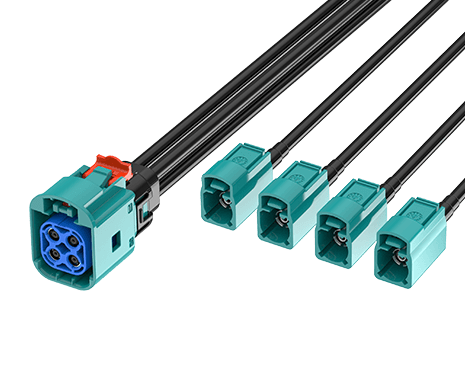

Mini FAKRA B Jack 2x2 to FAKRA Jack x4, L=100CM, IP67, Z

FR-1J4J-100Z02W

Mini FAKRA Type B Jack(2x2) to FAKRA Jack x4, IP67, L=100 CM, Z Code

立威科技Mini FAKRA 防水連接器與線材組件，專為空間受限的應用提供超小型化連接解決方案。相較於標準 FAKRA，其具備更小的安裝空間，可實現高密度配置，同時維持穩定的機械強度與優異的射頻（RF）性能。

在正確對接的情況下可達 IP67 防水防塵等級，並符合 ISO 20860-1/2、SAE/USCAR-2 及 USCAR-17 標準。此系列支援最高 15 GHz 頻率，具備可靠的防水、防塵及抗振動能力，適用於車用攝影機、ADAS 先進駕駛輔助系統、GPS、雷達以及其他戶外或移動式設備應用。
Share:
配對零件與可選配件

功能介紹

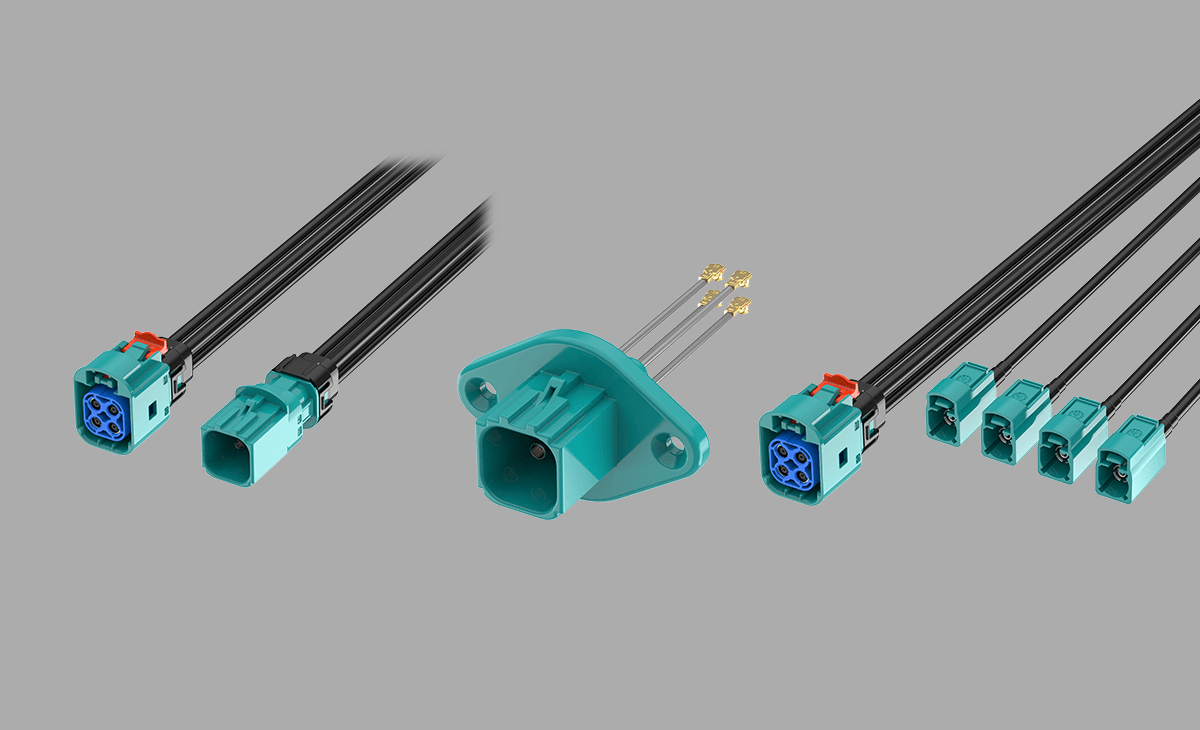

Waterproof Mini FAKRA Cable

  • 頻率範圍：最高支援 15 GHz

  • 符合 ISO 20860-1/2、SAE/USCAR-2 及 USCAR-17 標準

  • 採用堅固耐用的塑膠外殼，可耐受嚴苛的車用環境

  • 正確對接時可達 IP67 防護等級，在嚴苛環境下有效防止水分與灰塵侵入，確保可靠密封

  • Mini FAKRA 連接器尺寸較標準 FAKRA 縮小最高達 80%，適用於小型化、高密度的車用電子設備

  • Mini FAKRA 線材組件可依特定應用需求提供客製化設計

  • 工作溫度範圍：−40°C 至 +105°C

應用領域

農業車輛

  • 車用遠端資訊與資訊娛樂系統

  • 先進駕駛輔助系統（ADAS）

  • GPS、衛星廣播與天線連接

  • 工業無線通訊網路

  • 嚴苛環境中的工業物聯網設備

  • 車聯網通訊系統（V2X）

  • 工業自動化

  • 無人搬運系統（AGV／AMR）

  • 智慧交通系統

  • 農業機械

應用情境





自主移動機器人







規格介紹

MECHANICAL
StyleMini FAKRA to FAKRA
1st ConnectorMini FAKRA Type B(2x2)
1st Contact GenderFemale
2nd ConnectorFAKRA
2nd Contact GenderFemale
Cable ColorBlack
MECHANICAL
Cable OD3.3mm
Cable TypeRTK031
ComplianceUSCAR-2, USCAR-17
Length100 cm
Mating Cycles≧10
Insertion Force≤ 75 N
Withdrawal Force≤ 60 N
ELECTRICAL
CodingMini FAKRA Type B/FAKRA Z Code
Frequency RangeDC to 6 GHz
Impedance50Ω
ENVIRONMENTAL
Operating Temperature Range-40°C to +105°C

下載

類別標題大小文件類型下載
圖面FR-1J4J-100Z02W104 KBPDF: 工程用圖面Download
