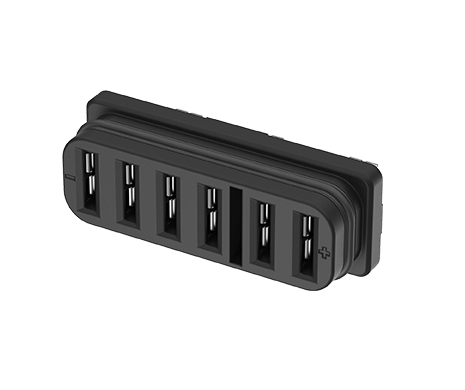

Blade Battery Conn., Female DIP Vertical, 6P, IP67, 30A
304B-6406SN1
Blade Battery Connector, Female, DIP, Vertical, H=11.5, 6 Pin, IP67, 30A
立威科技的防水大電流電池連接器專為充電式電池系統提供小型化、高可靠度與高效能的連接解決方案。每個電源接點最高支援 30A 電流，並具備 IP67 防護等級、低接觸電阻及穩固的機械保持力，可在嚴苛環境下確保穩定的電力傳輸。
適用於電池管理系統（BMS）、電動自行車、無人機、AGV／AMR、自動化機器人、電池式電動工具、工業設備及其他充電式電池應用。
立威科技的防水大電流電池連接器專為充電式電池系統提供小型化、高可靠度與高效能的連接解決方案。每個電源接點最高支援 30A 電流，並具備 IP67 防護等級、低接觸電阻及穩固的機械保持力，可在嚴苛環境下確保穩定的電力傳輸。
適用於電池管理系統（BMS）、電動自行車、無人機、AGV／AMR、自動化機器人、電池式電動工具、工業設備及其他充電式電池應用。
Share:
功能介紹
-
提供 6 個電源 Pin，或 4 個電源 Pin + 9 個訊號 Pin 配置
-
額定電流：30A（Power Pin）/ 5A（Signal Pin）
-
具備 IP67 等級防水防塵保護
-
低接觸電阻，確保穩定可靠的電力傳輸
-
插拔壽命最高可達 3,000 次，具備長期使用可靠性
-
工作溫度範圍寬廣：-40°C 至 +105°C
應用領域
-
電池管理系統
-
工業無人機／無人飛行載具系統
-
機器人與自動化系統
-
電池供電工具
-
電動自行車與電動滑板車
-
可攜式電源系統
規格介紹
| Current Rating | 30A |
|---|---|
| Voltage Rating | 60VDC |
| Contact Resistance | 30mΩ |
| Insulation Resistance | 1000MΩ |
| Dielectric Withstanding Voltage | 500VAC |
| Durability | 3,000 Cycle |
|---|---|
| Mating Force | 8kg |
| Unmating Force | 0.5kg |
| Operating temperature range | -40°C~+125°C |
|---|---|
| Storage temperature range | -40°C~+125°C |
| Recommended IR Reflow Temperature | 245°C |
|---|
下載
| 類別 | 標題 | 大小 | 文件類型 | 下載 |
|---|---|---|---|---|
| 圖面 | 304B-6406SN1 | 163 KB | PDF: 工程用圖面 |  |
| 3D | 304B-6406SN1 | 186 KB | ZIP: 3D檔 | |
