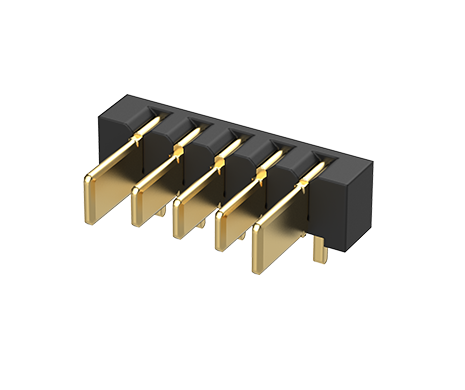

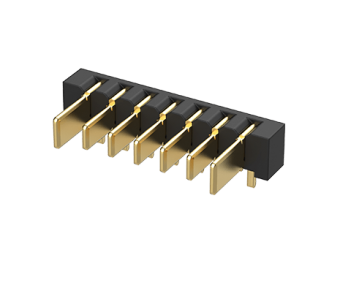

Blade Battery Conn., Male R/A, 2.5mm, H4.0, XX=03-10Pin

304A-25XXPC2

Blade Battery connector, Male R/A, Pitch 2.5, Tube, H4.0, XX=03-10Pin

立威科技的鍘刀式電池連接器專為充電式電池系統設計，提供小型化、高可靠度與高效能的連接解決方案。產品具備多種間距與高度選擇，並提供彈性的設計配置，可實現低接觸電阻、穩固的機械保持力及穩定的電力傳輸，確保長期插拔使用下的可靠連接。

此系列產品可簡化電池系統整合與後續維護，適用於可攜式電子設備、工業設備、醫療裝置、智慧家庭產品、強固型手持設備、電池式電動工具及其他充電式電池應用。
Share:
配對零件與可選配件

功能介紹

鍘刀式連接器

  • 額定電流：7 A / 30 V

  • 防呆結構與接地 Pin 配置可靈活搭配

  • 精巧設計，適用於空間受限的應用

  • 低接觸電阻，提供穩定可靠的電氣接觸

  • 高耐用性，適合多次插拔使用

對接配置
MATING CONFIGURATIONS

應用領域

醫療與健康照護設備

  • 工業平板與擴充基座系統

  • 無人機地面控制系統

  • 機器人充電／對接系統

  • 可攜式測試設備

  • 醫療與健康照護設備

  • 自動化測試設備

規格介紹

ELECTRICAL
Current Rating7A
Voltage Rating30VDC
Contact Resistance40mΩ
Insulation Resistance1000MΩ
Dielectric Withstanding Voltage500VAC
MECHANICAL
Durability4,000 Cycle
Mating Force400g max.
Unmating Force30g max.
Contact Retention Force300g
ENVIRONMENTAL
Operating temperature range-40°C~+105°C
Storage temperature range-40°C~+105°C
SOLDER ABILITY
Recommended IR Reflow Temperature260°C

下載

類別標題大小文件類型下載
圖面304A-25XXPC2423 KBPDF: 工程用圖面Download
3D304A-2505PC2144 KBZIP: 3D檔Download
3D304A-2507PC2191 KBZIP: 3D檔Download
規格書304A-25XXPC2 Spec660 KBPDF:規格書Download
