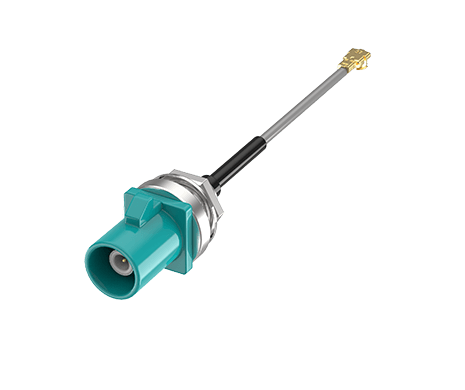

FAKRA Plug to IPEX Cable IP67, L=250mm, Z

FR-1P1P-025Z01W

FAKRA Plug to IPEX Cable IP67, L=250mm

ATTEND 的 FAKRA 防水線纜組件專為嚴苛的汽車與工業應用而設計,提供高效能的 RF 射頻連接。產品在正確插合的情況下可達 IP67 防護等級,並符合 ISO 20860-2、SAE/USCAR-2 及 USCAR-17 標準。

此系列線纜組件支援 DC 至 6 GHz 的 RF 頻率範圍,並具備可靠的防水、防塵與抗振動性能,可在嚴苛環境中維持穩定的訊號傳輸與可靠運作。

ATTEND 的 FAKRA 防水線纜組件非常適合應用於車用攝影機、先進駕駛輔助系統(ADAS)、GPS、天線,以及其他戶外或移動式設備。

功能介紹

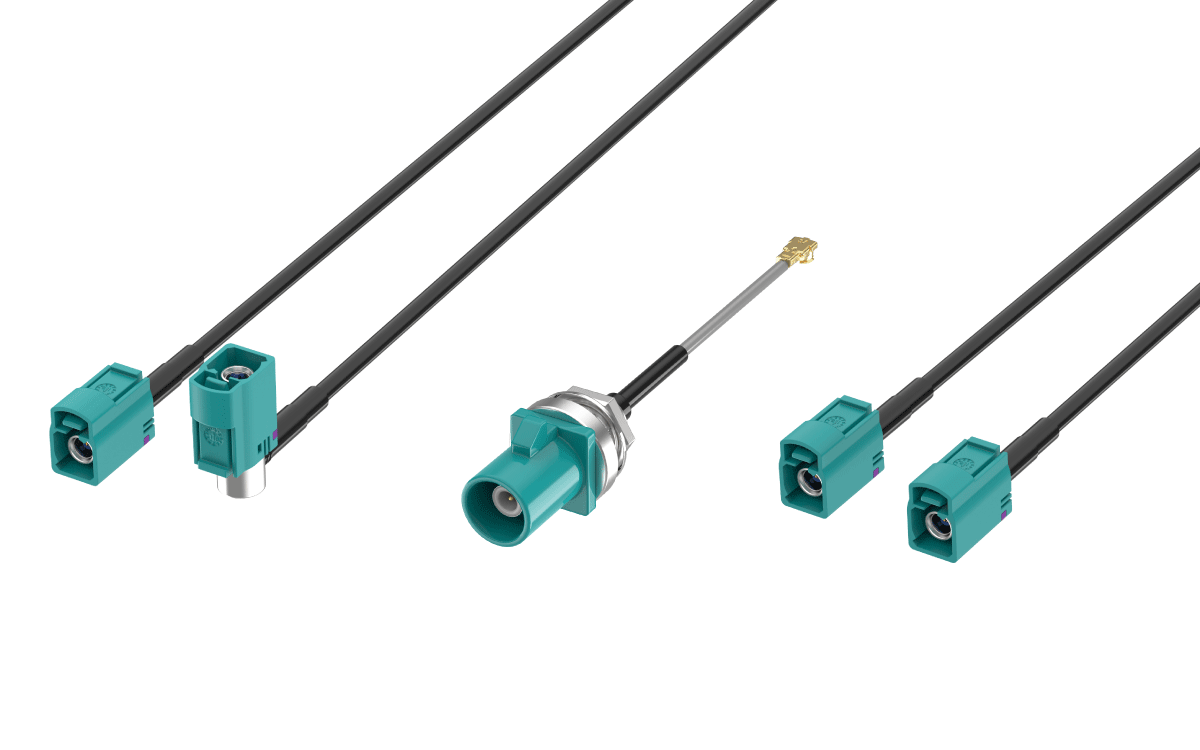

Waterproof FAKRA Cable
  • 頻率範圍:最高 6 GHz
  • 符合 ISO 20860-2、SAE/USCAR-2 及 USCAR-17 標準
  • 堅固的塑膠外殼,可耐受嚴苛的車用環境
  • 正確對接時可達 IP67 防護等級,在嚴苛環境中提供可靠的防水與防塵密封性能。
  • 可依特定應用需求提供客製化配置
  • 工作溫度範圍:−40°C 至 +105°C(FAKRA Plug to IPEX Cable 為 −40°C 至 +90°C)

應用

農業車輛
  • 車載通訊與資訊娛樂系統
  • 先進駕駛輔助系統(ADAS)
  • GPS、衛星廣播與天線連接
  • 工業無線通訊網路
  • 工業物聯網(IIoT) 嚴苛環境設備
  • V2X 車聯網通訊系統
  • 工業自動化
  • 無人搬運系統(AGV/AMR)
  • 智慧運輸系統
  • 農業機械


應用情境





自主移動機器人



編碼選項

編碼Jack 母座RAL 編號 顏色應用
(歐洲)
應用
(USCAR)
A9005
墨黑
不含幻象供電的廣播系統
B9001
米白色
含幻象供電的廣播系統
C5005
信號藍
GPS/導航GPS
D4004
酒紅紫
GSM
E6002
葉綠色
電視/SDARS 地面訊號
F8011
胡桃棕
電視/SDARS 地面訊號/攝影機
G7031
藍灰色
遙控無鑰匙 進入系統SDARS 地面訊號
編碼Jack 母座RAL 編號 顏色應用
(歐洲)
應用
(USCAR)
H4003
石南紫
GPS/導航
I1001
米色
遙控藍牙/VPM
K1027
咖哩黃
分集式廣播SDARS 衛星訊號
L3002
胭脂紅
未定義VPM
M2003
粉橘色
未定義RKE/TPMS
N6019
粉綠色
未定義DSRC/VPM
Z5021
水藍色
通用(中性)編碼


規格介紹

MECHANICAL
StyleFAKRA to MHF 1
1st ConnectorFAKRA Plug
1st Contact GenderMale
2nd ConnectorI-PEX MHF 1
2nd Contact GenderMHF Wire
Cable ColorGray
MECHANICAL
Cable OD1.37mm
Cable TypeCoaxial Cable
ComplianceRoHS
Length250mm
Mating Cycles≧10
ELECTRICAL
CodingFAKRA Z Code
Frequency RangeDC to 6 GHz
Impedance50Ω
ENVIRONMENTAL
Operating Temperature Range-40°C to +90°C

下載

類別標題大小文件類型下載
圖面FR-1P1P-025Z01W69 KBPDF: 工程用圖面Download
