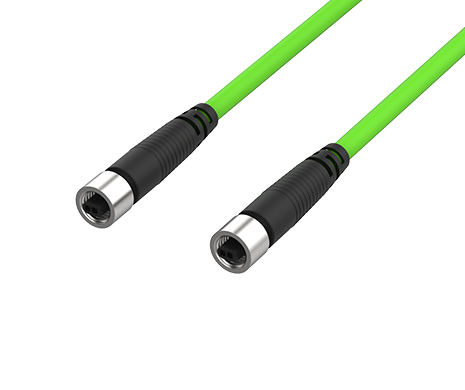

M8 SPE 2PIN Female to Female Cable, 1M

SPE-2R2R-10001

M8 SPE 2PIN Female to Female CABLE, L=1M

立威科技的 T1 工業級 SPE 連接器與線纜組件系列,為現代工業應用提供新一代 Single Pair Ethernet(SPE,單對乙太網路) 技術。此系列採用先進的 SPE 架構,可提供精巧、輕量且具成本效益的乙太網路傳輸解決方案,同時確保可靠的訊號完整性。

立威科技的 T1 工業級解決方案符合 IEEE 802.3 SPE T1 以及 IEC 63171-2、-5、-6 標準,可確保其在工業設備、線纜系統與網路基礎架構之間具備廣泛的互通性,並支援 10 Mbps 至 1 Gbps 的資料傳輸速率,適用於工業自動化、機器人、機器視覺、智慧工廠與 IIoT 等應用。

功能介紹

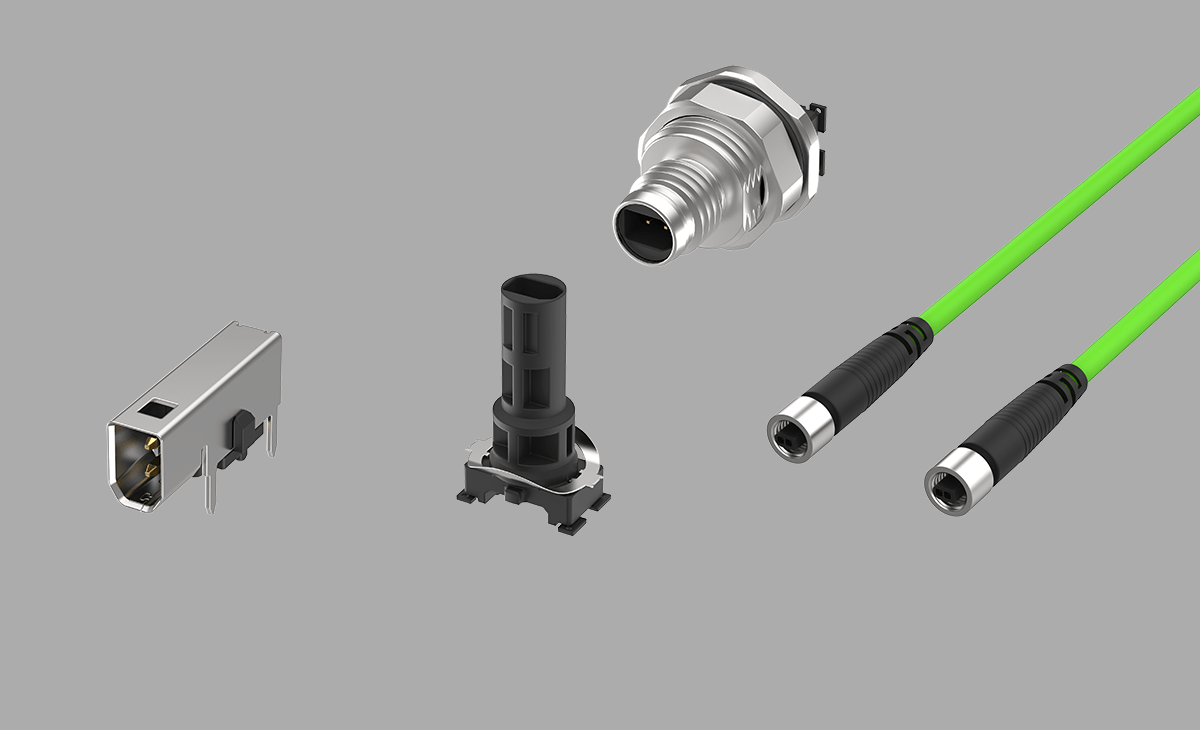

SPE-M8-main-feature
  • 完全符合 IEC 63171-5 規範

  • 支援 PoDL,供電功率最高可達 50W

  • 工業級 SFTP 22 AWG 單對線纜,搭配堅固耐用的 TPU 外被

  • 與相容連接器正確對接時,可達 IP68 防護等級

  • 支援最高 600 MHz 的資料傳輸頻率

  • 可依不同應用需求客製化,滿足客戶特定規格要求

應用領域

Applications
  • 工業自動化

  • 機器人/AGV/AMR 系統

  • 機器視覺

  • 智慧建築

  • 工業感測器與致動器

  • 鐵路與交通運輸系統

規格介紹

MECHANICAL
Connector designM8 SPE cable connector
Type standardIEC 63171-5
VersionStraight
Connector locking systemScrew
Cable outlet5.0 mm
Mechanical operation100 Mating cycles
ELECTRICAL
TerminationSolder
Connection cross-sectionAWG 22x1P
Current Rating4A
Voltage Rating60VDC
ENVIRONMENTAL
Operating temperature range-40°C ~ +80°C
Degree of protectionIP68

下載

類別標題大小文件類型下載
圖面SPE-2R2R-10001144 KBPDF: 工程用圖面Download
3DSPE-2R2R-10001148 KBZIP: 3D檔Download
