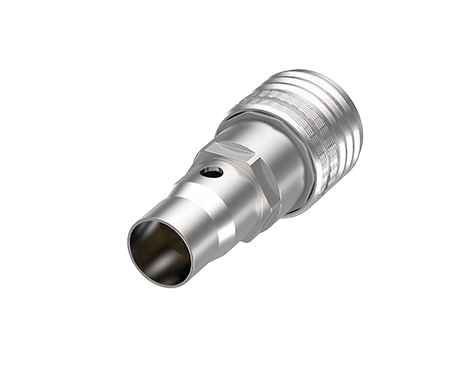

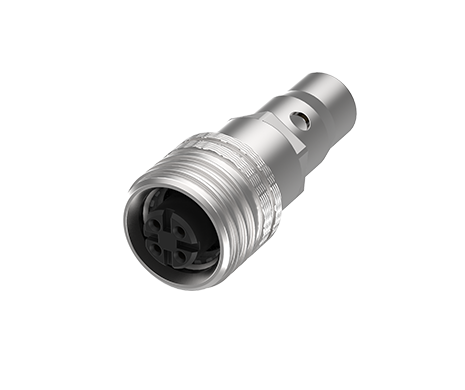

M12 D-Code Plug, XX Pin, Push-Pull, Female, G/F, Overmold
216D-XXFO1
M12 D-Code Plug for Cable, XX Pin Push-Pull, Female for Overmold, G/F
立威科技的 M12 Push-Pull 快速鎖固連接器系統是一款現代化的連接解決方案，專為快速、安全且免工具的插拔操作而設計。該產品完全符合 IEC 61076-2-010 國際標準，確保機械相容性與全球通用性。提供 A-code（4、5、8 和 12-pin）、D-code (4、5-pin)及 X-code（8-pin）等多種規格，可支援各式電源、訊號與高速數據應用。與傳統螺紋式 M12 連接器不同，Push-Pull 快速鎖固機構可實現輕鬆插拔，大幅縮短安裝時間，同時仍維持穩定可靠的連接品質。
立威科技的 M12 Push-Pull 快速鎖固連接器系統是一款現代化的連接解決方案，專為快速、安全且免工具的插拔操作而設計。該產品完全符合 IEC 61076-2-010 國際標準，確保機械相容性與全球通用性。提供 A-code（4、5、8 和 12-pin）、D-code (4、5-pin)及 X-code（8-pin）等多種規格，可支援各式電源、訊號與高速數據應用。與傳統螺紋式 M12 連接器不同，Push-Pull 快速鎖固機構可實現輕鬆插拔，大幅縮短安裝時間，同時仍維持穩定可靠的連接品質。
Share:
功能介紹
-
符合 IEC 61076-2-010 國際標準，確保全球通用性
-
Push-Pull 快速鎖固機構實現免工具快速插拔
-
母座可與 IEC 61076-2-101 螺紋式公頭相互兼容
-
模組化設計，安裝維護更靈活方便
-
提供多種編碼選項，支援多元通訊協議應用
-
具備優異的防護等級與電磁相容性（EMC）
-
節省空間，適用於嚴苛工業環境的穩定連接
應用領域
-
工業自動化
-
運輸與鐵路系統
-
乙太網與現場總線通訊
-
農業與戶外設備
-
機械設備與電信系統
-
醫療裝置
| Part Number | Mating P/N | Pin Assignment | Pin Count |
|---|---|---|---|
| 216D-04FO1 | 216D-04MSA+216-00M0B-02 216D-04MRA+216-00M0B-02 216D-04MO1 216D-04MF2 |  | 4Pin |
| Part Number | Mating P/N | Pin Assignment | Pin Count |
|---|---|---|---|
| 216D-05FO1 | 216D-05MSA+216-00M0B-02 216D-05MRA+216-00M0B-02 216D-05MO1 216D-05MF2 |  | 5Pin |
規格介紹
| 4Pin Current Rating | 4 A |
|---|---|
| 4Pin Voltage Rating | 250V |
| 5Pin Current Rating | 4 A |
| 5Pin Voltage Rating | 60V |
| Operating temperature range | -40°C~+85°C |
|---|---|
| Waterproof Level | IP67 |
下載
| 類別 | 標題 | 大小 | 文件類型 | 下載 |
|---|---|---|---|---|
| 圖面 | 216D-XXFO1 | 285 KB | PDF: 工程用圖面 |  |
| 3D | 216D-04FO1 | 2102 KB | ZIP: 3D檔 | |
| 3D | 216D-05FO1 | 2128 KB | ZIP: 3D檔 | |
| 規格書 | 216 Push-Pull Series Spec | 116 KB | PDF:規格書 | |
