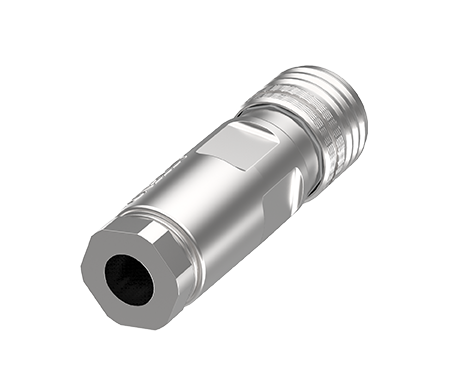

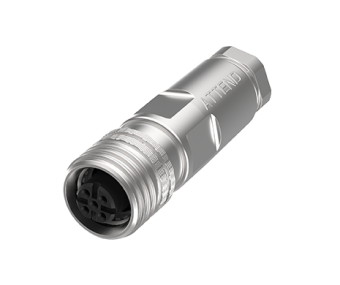

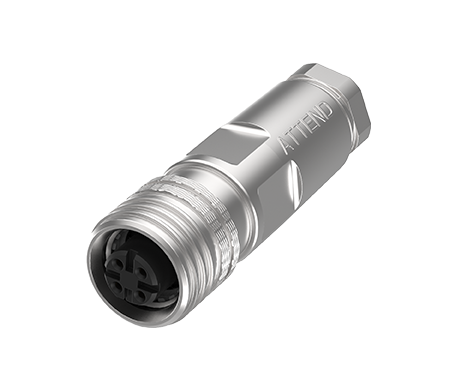

M12 D-Code Cable Plug, XX Pin Female, Field Installable
216D-XXFF2
M12 D-Code Plug for Cable, XX Pin Female Pins for Field Installable
立威科技的 M12 Push-Pull 現場可安裝式電纜插頭系列，提供快速、安全且免工具的連接解決方案。產品完全符合 IEC 61076-2-010 國際標準，支援 A-code（4、5、8、12 Pin）、D-code (4,5 Pin)與 X-code（8 Pin），適用於電源、訊號及高速資料傳輸應用。
其 Click-In 推拉式鎖定結構，搭配無需射出成型的現場可安裝設計，可輕鬆完成現場組裝，大幅降低安裝時間與施工複雜度。相較於傳統螺紋式 M12 連接器，Push-Pull 機構能提供更可靠且穩固的連接效果，特別適用於自動化設備、機器人系統及嚴苛的工業環境。
立威科技的 M12 Push-Pull 現場可安裝式電纜插頭系列，提供快速、安全且免工具的連接解決方案。產品完全符合 IEC 61076-2-010 國際標準，支援 A-code（4、5、8、12 Pin）、D-code (4,5 Pin)與 X-code（8 Pin），適用於電源、訊號及高速資料傳輸應用。
其 Click-In 推拉式鎖定結構，搭配無需射出成型的現場可安裝設計，可輕鬆完成現場組裝，大幅降低安裝時間與施工複雜度。相較於傳統螺紋式 M12 連接器，Push-Pull 機構能提供更可靠且穩固的連接效果，特別適用於自動化設備、機器人系統及嚴苛的工業環境。
Share:
功能介紹
-
符合 IEC 61076-2-010 國際標準，確保全球通用相容性
-
Push-Pull 推拉式鎖定機構，實現快速、免工具的插拔操作
-
現場可安裝設計，無需射出成型，方便快速現場組裝
-
支援 D-code（4、5），適用於電源、訊號及高速資料傳輸
-
具備高防護等級（Ingress Protection）與良好電磁相容性（EMC）
-
節省空間且連接可靠，適用於嚴苛的工業環境
應用領域
-
工業自動化
-
運輸與鐵路系統
-
乙太網與現場總線通訊
-
農業與戶外設備
-
機械設備與電信系統
-
醫療裝置
| Part Number | Mating P/N | Pin Assignment | Pin Count |
|---|---|---|---|

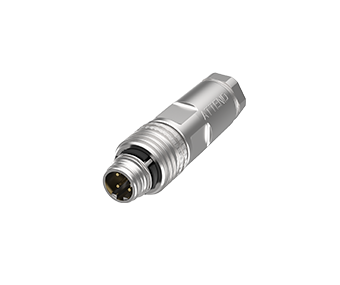

| 216D-04FF2 | 216D-04MSA+216-00M0B-02 216D-04MRA+216-00M0B-02 216D-04MO1 216D-04MF2 |  | 4Pin |
| Part Number | Mating P/N | Pin Assignment | Pin Count |
|---|---|---|---|
| 216D-05FF2 | 216D-05MSA+216-00M0B-02 216D-05MRA+216-00M0B-02 216D-05MO1 216D-05MF2 |  | 5Pin |
規格介紹
| 4Pin Current Rating | 4 A |
|---|---|
| 4Pin Voltage Rating | 250V |
| 5Pin Current Rating | 4 A |
| 5Pin Voltage Rating | 60V |
| Operating temperature range | -40°C~+85°C |
|---|---|
| Waterproof Level | IP67 |
下載
| 類別 | 標題 | 大小 | 文件類型 | 下載 |
|---|---|---|---|---|
| 圖面 | 216D-04FF2 | 202 KB | PDF: 工程用圖面 |  |
| 3D | 216D-04FF2 | 2409 KB | RAR: 3D檔 | |
| 圖面 | 216D-05FF2 | 206 KB | PDF: 工程用圖面 | |
| 3D | 216D-05FF2 | 2465 KB | ZIP: 3D檔 | |
| 規格書 | 216 Push-Pull Series Spec | 116 KB | PDF:規格書 | |
