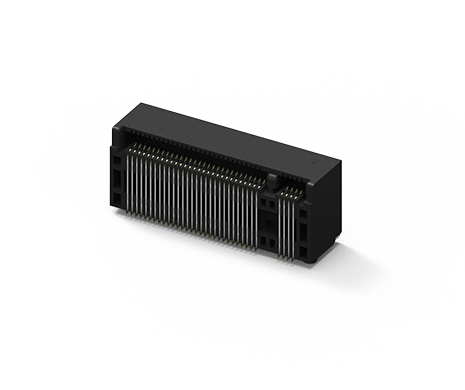

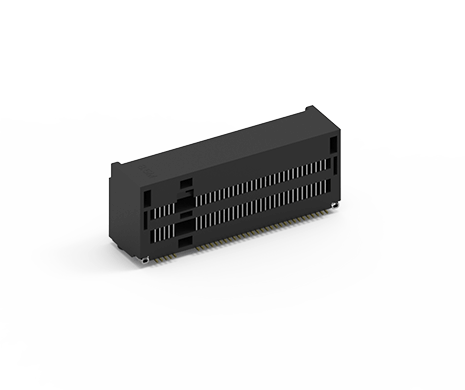

M.2 Connector M Key, H=8.5mm, Gen4
123A-85MA0
M.2 Connector, M Key, H=8.5mm, Gen4, GF
ATTEND 的 M.2 下一代標準（NGFF）連接器專為超薄產品設計，與傳統 mini PCIe® 連接器相比，能顯著節省 PCB 空間。此緊湊型連接器支援 PCI Express 4.0、SATA 3.0 和 USB 3.0 的高速數據傳輸，並符合 PCI-SIG PCIe M.2 規範。
其易於操作的單步驟快扣設計可減少安裝時間與成本。M.2 NGFF 系列作為 mini 與 half-mini 卡的進化版本，最適用於輕薄平台，可整合 Wi-Fi、Bluetooth® 及 無線寬頻（WWAN） 等功能。
ATTEND 的 M.2 下一代標準（NGFF）連接器專為超薄產品設計，與傳統 mini PCIe® 連接器相比，能顯著節省 PCB 空間。此緊湊型連接器支援 PCI Express 4.0、SATA 3.0 和 USB 3.0 的高速數據傳輸，並符合 PCI-SIG PCIe M.2 規範。
其易於操作的單步驟快扣設計可減少安裝時間與成本。M.2 NGFF 系列作為 mini 與 half-mini 卡的進化版本，最適用於輕薄平台，可整合 Wi-Fi、Bluetooth® 及 無線寬頻（WWAN） 等功能。
Share:
功能介紹
.jpg)
- 高度範圍：2.1 mm 至 8.5 mm
- 模組卡有 A、B、E、M 鍵控選項
- 一鍵式閂鎖，節省時間和成本
- 符合 PCI-SIG PCIe M.2 規範
- 具有 67 個觸點的 0.5 mm 間距
應用:
- 資料儲存
- 伺服器
- 工業電腦
- IoT
規格介紹
| Current Rating | 0.5A per pin |
|---|---|
| Voltage Rating | 50VDC |
| Contact Resistance | 55mΩ Max |
| Insulation Resistance | 500MΩ Min |
| Dielectric Withstanding Voltage | 300VAC |
| Durability | 60 Cycle |
|---|---|
| Insertion Force | 20N max. |
| Extraction Force | 20N max. |
| Operating temperature range | -40℃~+80℃ |
|---|---|
| Storage temperature range | -40℃~+80℃ |
| Recommended IR Reflow(Wave Soldering) Temperature | 260℃ |
|---|---|
| Recommended PCB Thickiness | 1.0mm |
下載
| 類別 | 標題 | 大小 | 文件類型 | 下載 |
|---|---|---|---|---|
| 圖面 | 123A-85MA0 | 160 KB | PDF: 工程用圖面 |  |
| 3D | 123A-85MA0 | 462 KB | RAR: 3D檔 | |
| 圖面 | 123A-NUT-85 | 91 KB | PDF: 工程用圖面 | |
| 3D | 123A-NUT-85 | 111 KB | RAR: 3D檔 | |
| 圖面 | 123A-SCREW | 78 KB | PDF: 工程用圖面 | |
| 規格書 | 123A-85XX0 | 352 KB | PDF:規格書 | |
