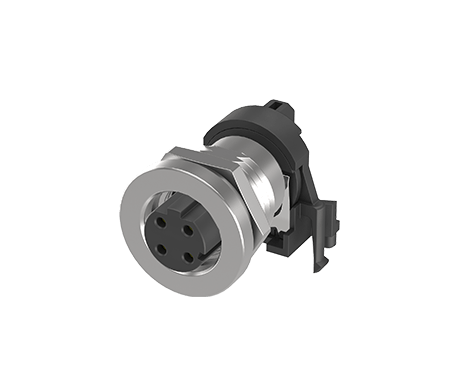

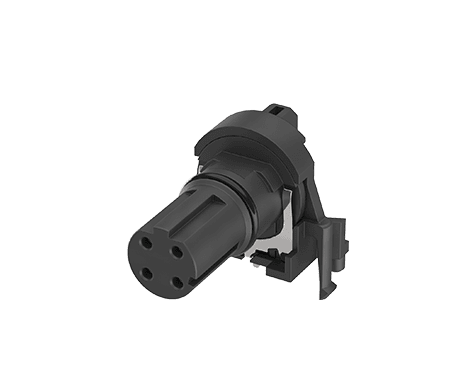

M12 Two Piece Insert, Push-Pull, D-Code, XXPin Female R/A DIP
216D-XXFRA
M12 Two Piece Insert, Push-Pull, D-Code, XXPin Female R/A DIP
立威科技的 M12 防水連接器（兩件式推拉式）採用模組化設計，將端子（Insert）與外殼（Housing）分離，可靈活配置並簡化庫存管理。產品完全符合 IEC 61076-2-101 與 IEC 61076-2-010 標準，支援 A、D、X 編碼，實現高效率組裝與便利維護。
本系列採用工程塑膠端子座、鍍金接點及鍍鎳外殼，並搭配矽膠與 EPDM 密封結構，具備 IP67 等級防護，可有效抵抗灰塵、油汙與水氣侵入。產品具備優異的耐用性與導電性能，廣泛適用於工業自動化、鐵道系統、醫療設備，以及 PLC、現場總線（Fieldbus）與乙太網（Ethernet）等應用，確保穩定可靠的連接與訊號傳輸。
立威科技的 M12 防水連接器（兩件式推拉式）採用模組化設計，將端子（Insert）與外殼（Housing）分離，可靈活配置並簡化庫存管理。產品完全符合 IEC 61076-2-101 與 IEC 61076-2-010 標準，支援 A、D、X 編碼，實現高效率組裝與便利維護。
本系列採用工程塑膠端子座、鍍金接點及鍍鎳外殼，並搭配矽膠與 EPDM 密封結構，具備 IP67 等級防護，可有效抵抗灰塵、油汙與水氣侵入。產品具備優異的耐用性與導電性能，廣泛適用於工業自動化、鐵道系統、醫療設備，以及 PLC、現場總線（Fieldbus）與乙太網（Ethernet）等應用，確保穩定可靠的連接與訊號傳輸。
Share:
功能介紹
-
完全符合 IEC 61076-2-101 與 IEC 61076-2-010 國際標準
-
模組化彈性設計，便於組裝與維護
-
多種編碼選項，可支援不同通訊協議
-
具備高防護等級與優異電磁相容性（EMC）
-
節省空間且連接穩定，適用於嚴苛工業環境
應用領域
-
工業自動化
-
運輸與軌道系統
-
乙太網路與現場匯流排通訊
-
農業與戶外設備
-
機械設備與電信系統
-
醫療設備

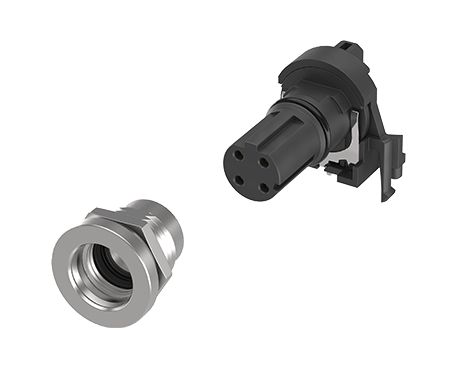

M12 母座雙件式連接器安裝方式
連接器組裝相容性
M12 雙件式連接器採用高度靈活的模組化設計，可實現簡易組裝與客製化搭配，以滿足各類工業應用需求。以下表格說明插芯、外殼與線材之間的相容性，協助使用者依照實際需求選擇最適合的零件組合：
- M12 雙件式（插芯 + 外殼）搭配表：列出插芯料號、編碼類型、接點數、腳位配置，以及相容的外殼類型，包括螺紋式前鎖、螺紋式後鎖與 Push-Pull 後鎖。
- M12 雙件式線材相容表：顯示插芯與相容外殼及線材的搭配方式，包括射出成型、現場組裝與 Push-Pull 焊接選項。
此設計適用於工業、軌道運輸及醫療應用，提供彈性化的組裝解決方案。
| Insert Part Number | Coding | Number of Contacts | Pin Assignment | Housing (Threaded, Rear Mount) | Housing (Threaded, Front Mount) | Housing (Push-Pull, Rear Mount) |
|---|---|---|---|---|---|---|
| 216D-04FRA | D-Coded | 4 |  | 216-00F0B | 216-00F0B-01 | 216-00F0B-03 |

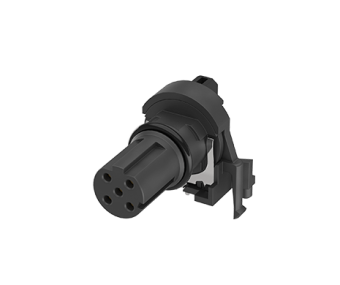

| 216D-05FRA | D-Coded | 5 |  | 216-00F0B | 216-00F0B-01 | 216-00F0B-03 |
| Insert Part Number | Housing Part Number | Cable Part Number |
|---|---|---|
| 216D-04FRA | 216-00F0B (Threaded, Rear Mount) 216-00F0B-01 (Threaded, Front Mount) 216-00F0B-03 (Push-Pull, Rear Mount) | 216D-04MO0 (Overmolded), 216D-04MF0 (Field-Installable) 216D-04MO0 (Overmolded), 216D-04MF0 (Field-Installable) 216D-04MO0 (Overmolded), 216D-04MF0 (Field-Installable) |
| 216D-05FRA | 216-00F0B (Threaded, Rear Mount) 216-00F0B-01 (Threaded, Front Mount) 216-00F0B-03 (Push-Pull, Rear Mount) | 216D-05MO0 (Overmolded), 216D-05MF0 (Field-Installable) 216D-05MO0 (Overmolded), 216D-05MF0 (Field-Installable) 216D-05MO0 (Overmolded), 216D-05MF0 (Field-Installable) |
規格介紹
| Current Rating | 4A |
|---|---|
| 4 Pin Voltage Rating | 250V |
| 5 Pin Voltage Rating | 60V |
|---|
| Operating temperature range | -40°C~+85°C |
|---|
下載
| 類別 | 標題 | 大小 | 文件類型 | 下載 |
|---|---|---|---|---|
| 圖面 | 216D-04FRA | 80 KB | PDF: 工程用圖面 |  |
| 3D | 216D-04FRA | 198 KB | RAR: 3D檔 | |
| 圖面 | 216D-05FRA | 81 KB | PDF: 工程用圖面 | |
| 3D | 216D-05FRA | 230 KB | RAR: 3D檔 | |
| 圖面 | 216-0004 | 64 KB | PDF: 工程用圖面 | |
| 3D | 216-00F0B-03 | 196 KB | RAR: 3D檔 | |
| 圖面 | 216-00F0B-03 | 73 KB | PDF: 工程用圖面 | |
| 規格書 | 216 Series – two-Piece Spec | 491 KB | PDF:規格書 | |
| 規格書 | M12 Two-Piece Connector Assembly Compatibility | 465 KB | PDF 檔案 | |
