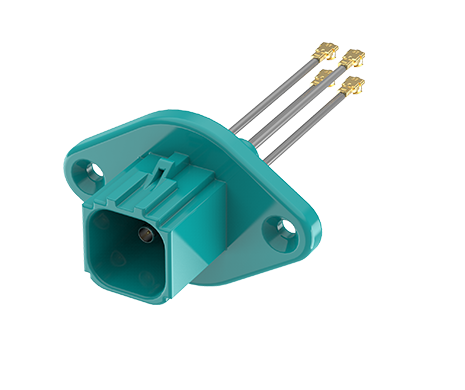

Mini FAKRA B Plug 2x2 Panel Mount to I-PEX, L=10CM, IP67, Z

FR-1P4P-010Z01W

Mini FAKRA, Type B Plug (2x2) Panel Mount to I-PEX Cable, IP67, L=10 CM, Z Code

立威科技 Mini FAKRA 防水連接器與線纜組件，為空間受限的應用提供超小型化解決方案。相較於標準 FAKRA，其占用空間更小，可實現高密度佈局，同時仍保持優異的機械結構強度與射頻性能。

在正確對接的情況下可達 IP67 防水等級，並符合 ISO 20860-1/2、SAE/USCAR-2 及 USCAR-17 標準。該系列支援最高 15 GHz 頻率，具備可靠的防水、防塵與抗震性能，非常適用於 車載攝影機、ADAS、GPS、雷達及其他戶外或移動設備應用。
Share:

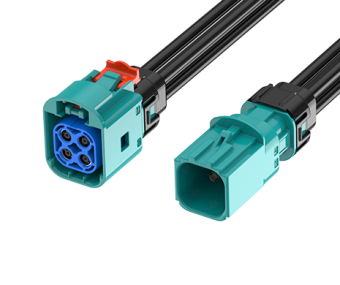

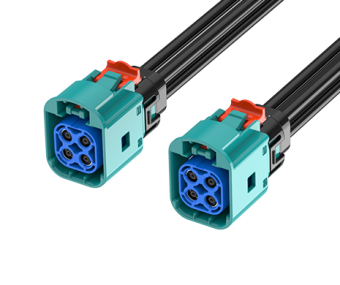

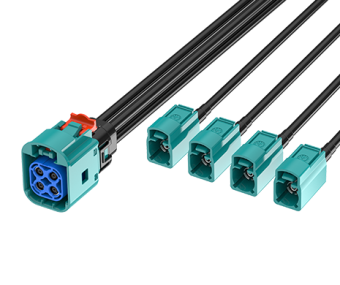

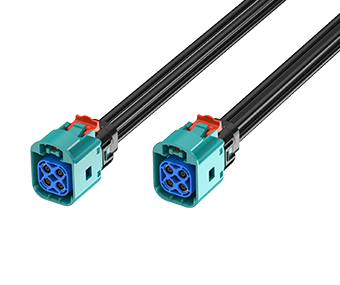

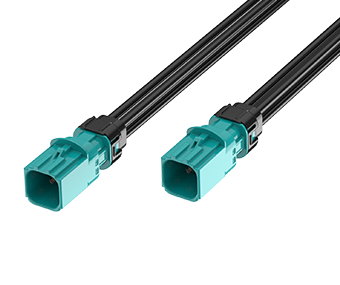

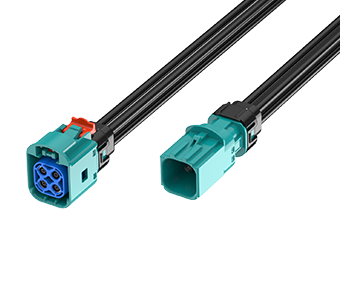

配對零件與可選配件

功能介紹

防水 Mini FAKRA 線纜

  • 頻率範圍：最高可達 9 GHz

  • 符合 ISO 20860-1/2、SAE/USCAR-2 與 USCAR-17 標準

  • 堅固塑膠外殼設計，可承受嚴苛車用環境

  • 正確對接後可達 IP67 防護等級，於嚴苛環境中提供可靠的防水與防塵密封保護

  • Mini FAKRA 連接器體積較標準 FAKRA 最多縮小 80%，適合高密度、小型化車用電子應用

  • Mini FAKRA 線纜組件可依特定應用需求進行客製化設計

  • 工作溫度範圍：−40°C 至 +105°C

應用領域

農業車輛

  • 車用遠端資訊與資訊娛樂系統

  • 先進駕駛輔助系統（ADAS）

  • GPS、衛星廣播與天線連接

  • 工業無線通訊網路

  • 嚴苛環境中的工業物聯網設備

  • 車聯網通訊系統（V2X）

  • 工業自動化

  • 無人搬運系統（AGV／AMR）

  • 智慧交通系統

  • 農業機械

應用情境





自主移動機器人







規格介紹

MECHANICAL
StyleMini FAKRA to MHF
1st ConnectorMini FAKRA Type B(2x2)
1st Contact GenderMale
2nd ConnectorMHF
2nd Contact GenderMale
Cable ColorGrey
MECHANICAL
Cable OD1.37mm
Cable TypeMicro coaxial
ComplianceRoHS
Length10cm
Mating Cycles≥ 25
ELECTRICAL
CodingMini FAKRA Type B Z Code
Frequency RangeDC to 9 GHz
Impedance50Ω
ENVIRONMENTAL
Operating Temperature Range-40°C to +105°C

下載

類別標題大小文件類型下載
圖面FR-1P4P-010Z01W86 KBPDF: 工程用圖面Download
