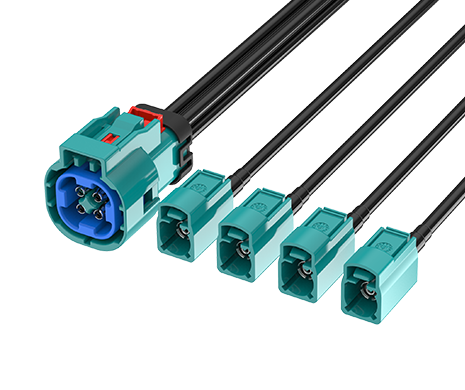

Mini FAKRA A Jack 2x2 to FAKRA Jack x4, L=100CM, IP67, Z

FR-1J4J-100Z01W

Mini FAKRA, Type A Jack (2x2) to FAKRA Jack x4 Cable, IP67, L=100 CM, Z Code

立威科技 Mini FAKRA 防水連接器與線纜組件，為空間受限的應用提供超小型化解決方案。相較於標準 FAKRA，其占用空間更小，可實現高密度佈局，同時仍保持優異的機械結構強度與射頻性能。

在正確對接的情況下可達 IP67 防水等級，並符合 ISO 20860-1/2、SAE/USCAR-2 及 USCAR-17 標準。該系列支援最高 9 GHz 頻率，具備可靠的防水、防塵與抗震性能，非常適用於 車載攝影機、ADAS、GPS、雷達及其他戶外或移動設備應用。
Share:

功能介紹

防水 Mini FAKRA 線纜

  • 頻率範圍：最高可達 9 GHz

  • 符合 ISO 20860-1/2、SAE/USCAR-2 與 USCAR-17 標準

  • 堅固塑膠外殼設計，可承受嚴苛車用環境

  • 正確對接後可達 IP67 防護等級，於嚴苛環境中提供可靠的防水與防塵密封保護

  • Mini FAKRA 連接器體積較標準 FAKRA 最多縮小 80%，適合高密度、小型化車用電子應用

  • Mini FAKRA 線纜組件可依特定應用需求進行客製化設計

  • 工作溫度範圍：−40°C 至 +105°C

應用領域

農業車輛

  • 車用遠端資訊與資訊娛樂系統

  • 先進駕駛輔助系統（ADAS）

  • GPS、衛星廣播與天線連接

  • 工業無線通訊網路

  • 嚴苛環境中的工業物聯網設備

  • 車聯網通訊系統（V2X）

  • 工業自動化

  • 無人搬運系統（AGV／AMR）

  • 智慧交通系統

  • 農業機械

應用情境





自主移動機器人







規格介紹

MECHANICAL
StyleMini FAKRA to FAKRA
1st ConnectorMini FAKRA Type A(2x2)
1st Contact GenderFemale
2nd ConnectorFAKRA
2nd Contact GenderFemale
Cable ColorBlack
MECHANICAL
Cable OD3.3mm
Cable TypeRTK031
ComplianceSAE/USCAR-2, RoHS
Length100 cm
Mating Cycles≥ 25
ELECTRICAL
CodingMini FAKRA Type A/FAKRA Z Code
Frequency RangeDC to 6 GHz
Impedance50Ω
ENVIRONMENTAL
Operating Temperature Range-40°C to +105°C

下載

類別標題大小文件類型下載
圖面FR-1J4J-100Z01W101 KBPDF: 工程用圖面Download
