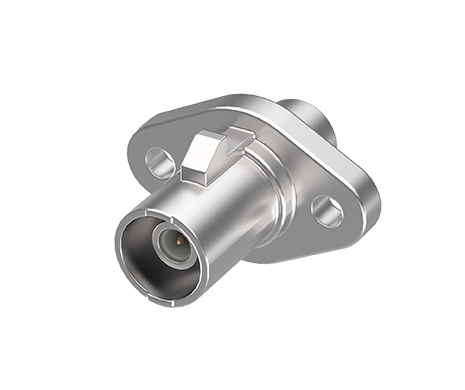

FAKRA to SMB Adapter, IP67&IP69K, 3u"
228C-PSZ2
FAKRA to SMB Adapter, IP67&IP69K, 3u"
立威科技的汽車攝影機 FAKRA 連接解決方案可為車載攝影機系統提供可靠的高速訊號傳輸。此系列產品專為嚴苛的汽車應用環境而設計，適用於 ADAS、環景系統及倒車影像 等應用。連接器具備安全鎖扣機構、優異的 EMI 電磁干擾屏蔽能力、經驗證的機械耐用性，並達到 IP67 等級 的防塵防水保護。
產品全面符合 SAE/USCAR-2、USCAR-17、ISO 20860-1 及 ISO 20860-2 等國際汽車標準，可與現有的汽車同軸線纜基礎架構相容，並滿足汽車高可靠性應用在電氣、機械與環境方面的嚴格要求。
立威科技的汽車攝影機 FAKRA 連接解決方案可為車載攝影機系統提供可靠的高速訊號傳輸。此系列產品專為嚴苛的汽車應用環境而設計，適用於 ADAS、環景系統及倒車影像 等應用。連接器具備安全鎖扣機構、優異的 EMI 電磁干擾屏蔽能力、經驗證的機械耐用性，並達到 IP67 等級 的防塵防水保護。
產品全面符合 SAE/USCAR-2、USCAR-17、ISO 20860-1 及 ISO 20860-2 等國際汽車標準，可與現有的汽車同軸線纜基礎架構相容，並滿足汽車高可靠性應用在電氣、機械與環境方面的嚴格要求。
Share:
功能介紹
- 頻率範圍：DC 至 6 GHz
- 符合標準：ISO 20860-1/2、SAE/USCAR-2 及 USCAR-17
- 高效 EMI 電磁干擾屏蔽，確保穩定可靠的訊號完整性
- 防塵防水等級：IP67 與 IP69K（FAKRA 轉接器）
- 無定位柱（Boss-free）設計，簡化訊號佈局（SMB 連接器）
- 工作溫度範圍：−40 °C 至 +105 °C
應用領域
- 環景攝影機
- 前視攝影機
- 後視攝影機
- 電子後視鏡攝影機
- 盲點偵測
- 駕駛監控系統（DMS）
通訊協定 - FPD-Link III / IV：FPD-Link 第三代／第四代高速串列介面技術
- GMSL 2 / 3：千兆多媒體串列鏈路 第二代／第三代
- MIPI：行動產業處理器介面（MIPI 聯盟介面標準）
- ASA：汽車串列聯盟（Automotive SerDes Alliance）
- GVIF：千兆視訊介面格式（Gigabit Video Interface）
規格介紹
| Current Rating | 3A |
|---|---|
| Voltage Rating | 250V |
| Contact Resistance | 20 mΩ inital, 40 mΩ after |
| Insulation Resistance | 1000 MΩ |
| Dielectric Withstanding Voltage | 500VAC |
| Impedance | 50Ω |
| Durability | 25 cycles |
|---|
| Operating temperature range | -40°C to +105°C |
|---|---|
| Storage temperature range | -40°C~+105°C |
下載
| 類別 | 標題 | 大小 | 文件類型 | 下載 |
|---|---|---|---|---|
| 圖面 | 228C-PSZ2 | 151 KB | PDF: 工程用圖面 |  |
| 3D | 228C-PSZ2 | 99 KB | RAR: 3D檔 | |
