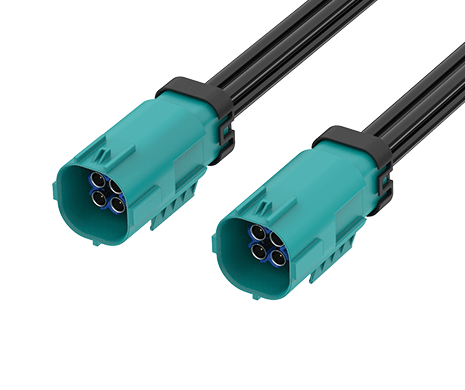

Mini FAKRA Plug(2x2) Cable, Type A, L=100CM, IP67, Z
FR-1P1P-100Z01W
Mini FAKRA Type A, Plug(2x2) Cable, IP67, L=100 CM, Z CODE

ATTEND 的 Mini FAKRA 連接器與線材組件，提供可靠且高效的射頻連接解決方案，專為嚴苛的車用與工業環境設計。產品具備耐振動、耐極端溫度、耐濕氣與防塵等特性，確保關鍵通訊系統的訊號傳輸穩定且安全。

Mini FAKRA 系列連接器與線材組件強調耐用性、符合 ISO 20860-1/2、SAE/USCAR-2 與 USCAR-17 等車用標準，並具備高度靈活性，可滿足空間受限之車用與工業應用對先進射頻連接的多元需求。
Share:
功能介紹
Mini FAKRA Connectors
  • 頻率範圍：最高可達 15 GHz

  • 符合 ISO 20860-1/2、SAE/USCAR-2 與 USCAR-17 標準

  • 堅固的塑膠外殼，能有效抵禦嚴苛的車用環境

  • 提供 13 種顏色與機械編碼選項，另有 1 種中性版本以防止錯誤配接

  • Mini FAKRA 連接器體積最多可比標準 FAKRA 小 80%，非常適合用於高密度、空間有限的車用電子裝置

  • 支援單組、雙組與四組連接器配置，最大化 PCB 空間使用與安裝靈活性

  • Mini FAKRA 線材組件可依應用需求客製化，滿足特定使用情境

  • 操作溫度範圍：−40°C 至 +105°C

市場應用

Agricultural Vehicles
  • 車用遠端資訊與娛樂系統（Telematics & Infotainment Systems）

  • 高階駕駛輔助系統（ADAS）

  • GPS、衛星廣播與天線連接

  • 工業無線通訊網路

  • 嚴苛環境中的工業物聯網裝置（IIoT）

  • 車聯網通訊系統（V2X）

  • 工業自動化系統

  • 無人運輸系統（AGV／AMR）

  • 智慧交通系統（ITS）

  • 農業機械設備

應用場景







編碼選項

CodePlugRAL No.
Color		Application
(Europe)		Application
(USCAR)
AMini FAKRA connector coding guide9005
Jet Black		Radio without phantom supply
BMini FAKRA connector coding guide9001
Cream		Radio with phantom supply
CMini FAKRA connector coding guide5005
Signal Blue		GPS / NavigationGPS
DMini FAKRA connector coding guide4004
Claret Violet		GSM
EMini FAKRA connector coding guide6002
Leaf Green		TV / SDARS Terrestrial
FMini FAKRA connector coding guide8011
Nut Brown		TV / SDARS Terrestrial / Camera
CodePlugRAL No.
Color		Application
(Europe)		Application
(USCAR)
GMini FAKRA connector coding guide7031
Blue Gray		Remote Keyless EntrySDARS Terrestrial
HMini FAKRA connector coding guide4003
Heather Violet		GPS / Navigation
JMini FAKRA connector coding guide1001
Beige		RemoteBluetooth / VPM
KMini FAKRA connector coding guide1027
Curry		Diversity radioSDARS Satellite
NMini FAKRA connector coding guide6019
Pastel Green		UndefinedDSRC / VPM
ZMini FAKRA connector coding guide5021
Water Blue		Universal (Neutral) Code
規格介紹
MECHANICAL
StyleMini FAKRA to Mini FAKRA (Straight)
1st ConnectorMini FAKRA Plug (2x2)
1st Contact GenderMale
2nd ConnectorMini FAKRA Plug (2x2)
2nd Contact GenderMale
Cable ColorBlack
MECHANICAL
Cable ODApprox. 3.3 mm
Cable TypeRTK 031 coaxial cable
ComplianceISO 20860-1/-2, SAE/USCAR-2, RoHS
Length100 cm
Mating Cycles≥ 25
ELECTRICAL
CodingMini FAKRA Type A (Z-Code)
Data RateUp to 8 Gbps
Frequency RangeDC–6 GHz
Impedance50 Ω
ENVIRONMENTAL
Operating Temperature Range-40°C to +105°C
下載
類別標題大小文件類型下載
圖面FR-1P1P-100Z01W90 KBPDF: 工程用圖面Download
