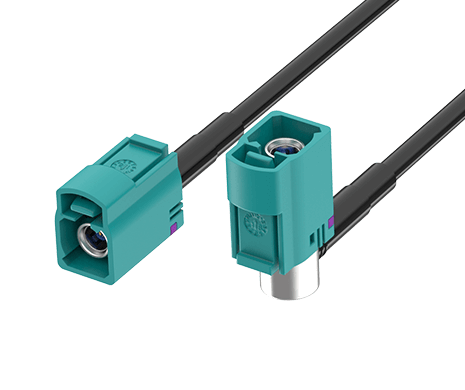

FAKRA Jack STR to Jack R/A Cable, L=100CM, IP69K, Z
FR-1J1J-100Z02W
FAKRA Jack STR to Jack R/A Cable, IP69K, L=100 CM, Z CODE

ATTEND 的 FAKRA 連接器與電纜組件提供可靠且高效能的射頻(RF)連接解決方案,專為嚴苛的汽車與工業環境量身打造。這些產品能夠承受震動、極端溫度、濕氣與灰塵等惡劣條件,確保關鍵通訊系統的訊號傳輸穩定且一致。

FAKRA 系列強調耐用性,符合 ISO 20860-1/2、SAE/USCAR-2 及 USCAR-17 標準,並具備高度靈活性,可滿足各類系統需求,是汽車與工業應用中值得信賴的先進 RF 連接方案。
功能介紹
Truck applications
  • 頻率範圍:DC 至 6 GHz
  • 符合 ISO 20860-1/2、SAE/USCAR-2 及 USCAR-17 標準

  • 堅固的塑膠外殼可抵抗惡劣的汽車環境

  • 提供 13 種顏色與機械編碼選擇,另有 1 種中性版本,有效防止錯誤配接

  • FAKRA 線材組件可依應用需求客製化,滿足特定客戶要求

  • 操作溫度範圍:−40°C 至 +105°C

市場應用

Agricultural Vehicles
  • 車用遠端資訊與娛樂系統(Telematics & Infotainment Systems)
  • 高階駕駛輔助系統(ADAS)

  • GPS、衛星廣播與天線連接

  • 工業無線通訊網路

  • 嚴苛環境中的工業物聯網裝置(IIoT)

  • 車聯網通訊系統(V2X)

  • 工業自動化系統

  • 無人運輸系統(AGV/AMR)

  • 智慧交通系統(ITS)

  • 農業機械設備

應用場景







編碼選項

CodeJackRAL No. ColorApplication
(Europe)
Application
(USCAR)
A9005
Jet Black
Radio without phantom supply

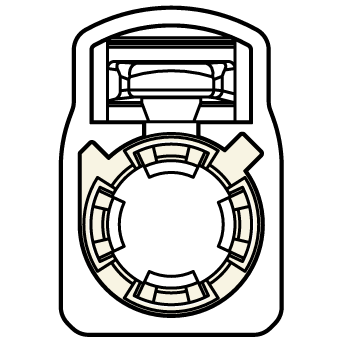

B9001
Cream
Radio with phantom supply
C5005
Signal Blue
GPS / NavigationGPS

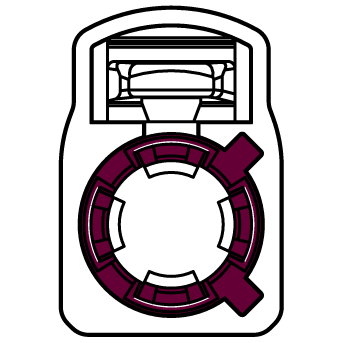

D4004
Claret Violet
GSM

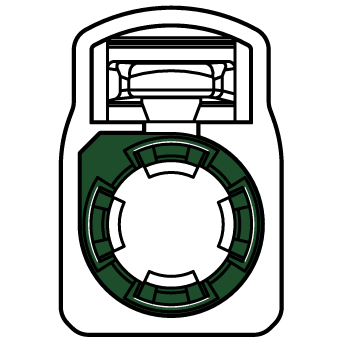

E6002
Leaf Green
TV / SDARS Terrestrial

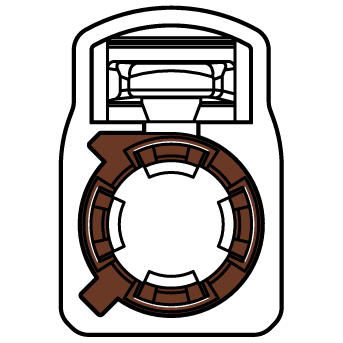

F8011
Nut Brown
TV / SDARS Terrestrial / Camera

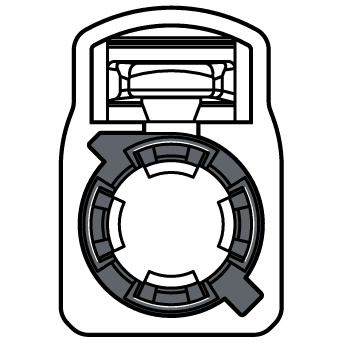

G7031
Blue Gray
Remote Keyless EntrySDARS Terrestrial
CodeJackRAL No. ColorApplication
(Europe)
Application
(USCAR)

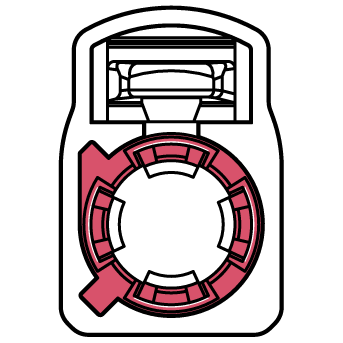

H4003
Heather Violet
GPS / Navigation

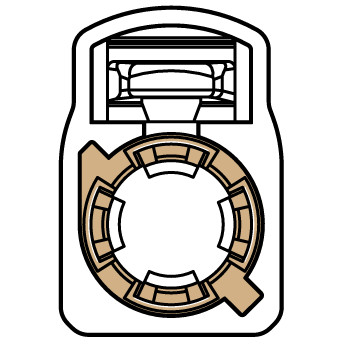

I1001
Beige
RemoteBluetooth / VPM

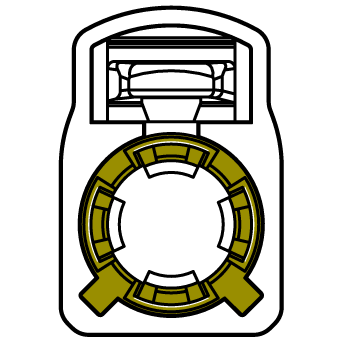

K1027
Curry
Diversity radioSDARS Satellite

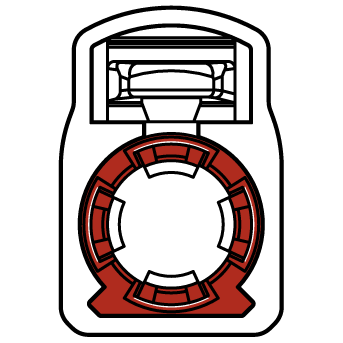

L3002
Carmine Red
UndefinedVPM

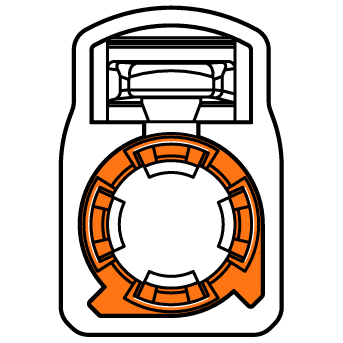

M2003
Pastel Orange
UndefinedRKE / TPMS

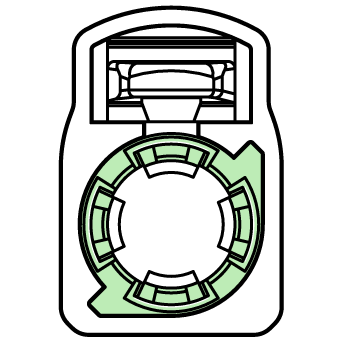

N6019
Pastel Green
UndefinedDSRC / VPM

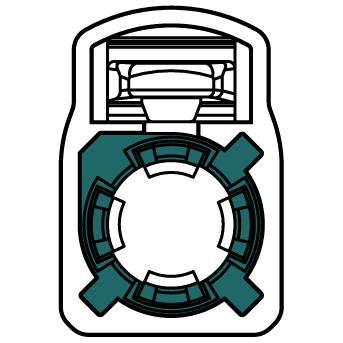

Z5021
Water Blue
Universal (Neutral) Code

規格介紹
MECHANICAL
StyleFAKRA to FAKRA (Straight)
1st ConnectorFAKRA Jack
1st Contact GenderFemale
2nd ConnectorFakra Jack (R/A)
2nd Contact GenderFemale
Cable ColorBlack
MECHANICAL
Cable ODApprox. 3.3 mm
Cable TypeRTK 031 coaxial cable
ComplianceISO 20860-1/-2, SAE/USCAR-2, RoHS
Length100 cm
Mating Cycles≥ 25
ELECTRICAL
Coding14 color/mechanical coding options
Data RateUp to 8 Gbps
Frequency RangeDC–6 GHz
Impedance50Ω
ENVIRONMENTAL
Operating Temperature Range-40°C to +105°C
下載
類別標題大小文件類型下載
圖面FR-1J1J-100Z02W75 KBPDF: 工程用圖面Download
