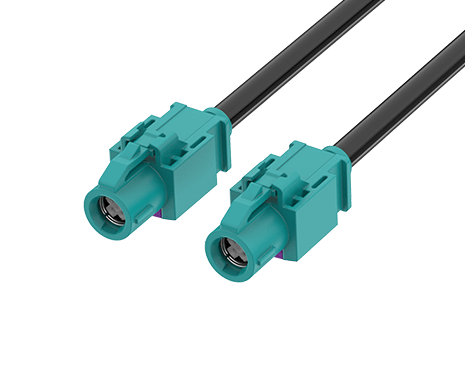

HSD Jack to Jack Cable, 1x1, Straight, L=100 CM
HSD-1J1J-100Z01
HSD Jack to Jack Cable, 1x1, Straight, L=100 CM
立威科技的 HSD 解決方案是一款高效能、全屏蔽的高速數據互連系統，支援 LVDS、Ethernet 與 USB 協議，能有效防止串音與干擾。其具備 100 Ω 全屏蔽連接設計，可搭配屏蔽雙絞四芯電纜，確保訊號傳輸的穩定與可靠。
立威科技的 HSD 解決方案是一款高效能、全屏蔽的高速數據互連系統，支援 LVDS、Ethernet 與 USB 協議，能有效防止串音與干擾。其具備 100 Ω 全屏蔽連接設計，可搭配屏蔽雙絞四芯電纜，確保訊號傳輸的穩定與可靠。
Share:
功能介紹
- 支援高速差分傳輸，適用於 LVDS、USB 2.0、IEEE 1394 與 Ethernet。
- 符合 USCAR-2、USCAR-17 與 IEEE 1394 標準。
- 堅固的塑膠外殼可在嚴苛的汽車環境中提供高度耐用性。
- 多種機械編碼可避免錯誤配接並方便識別。
- 在高電磁干擾環境中提供卓越的 EMI/RFI 防護。
- 操作溫度範圍：−40°C 至 +105°C。
市場應用
- 資訊娛樂系統
- 儀表板總成
- 後視、環景與側邊攝影機
- 後座娛樂系統
- USB 集線擴充
- 車載通訊／TCU
- 音訊系統

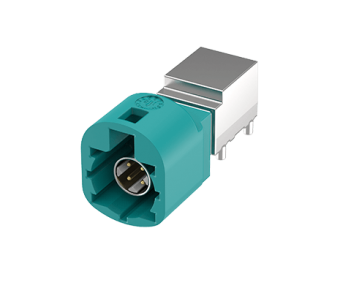

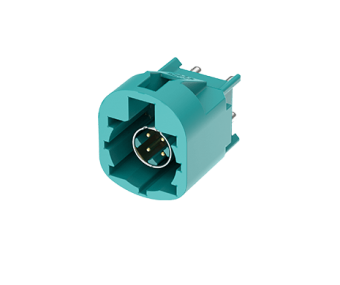

應用場景
編碼選項
| Code | Plug | Jack | RAL No. Color |
| A |  |  | 9015 Jet Black |
| B |  |  | 9011 Cream |
| C |  |  | 5015 Signal Blue |
| D |  | | 4014 Claret Violet |
| Code | Plug | Jack | RAL No. Color |
| E |  |  | 6012 Leaf Green |
| F |  |  | 8011 Nut Brown |
| Z |  |  | 5021 Water Blue |
規格介紹
| Style | HSD to HSD (Straight) |
|---|---|
| 1st Connector | HSD Jack |
| 1st Contact Gender | Female |
| 2nd Connector | HSD Jack |
| 2nd Contact Gender | Female |
| Cable Color | Black |
| Cable OD | Approx. 4.6 mm |
|---|---|
| Cable Type | Coaxial #26AWG × 4C + AB |
| Compliance | ISO 20860-1/-2, SAE/USCAR-2, RoHS |
| Length | 100 cm |
| Mating Cycles | ≥ 25 |
| Coding | HSD Jack (Z-Code) |
|---|---|
| Data Rate | Up to 8 Gbps |
| Frequency Range | DC–6 GHz |
| Impedance | 100 Ω |
| Operating Temperature Range | -40°C to +105°C |
|---|
下載
| 類別 | 標題 | 大小 | 文件類型 | 下載 |
|---|---|---|---|---|
| 圖面 | HSD-1J1J-100Z01 | 79 KB | PDF: 工程用圖面 |  |
