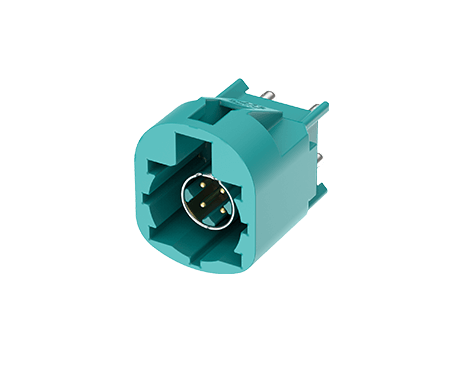

HSD Plug, Straight Type
231A-PSX00
HSD Plug, Straight Type

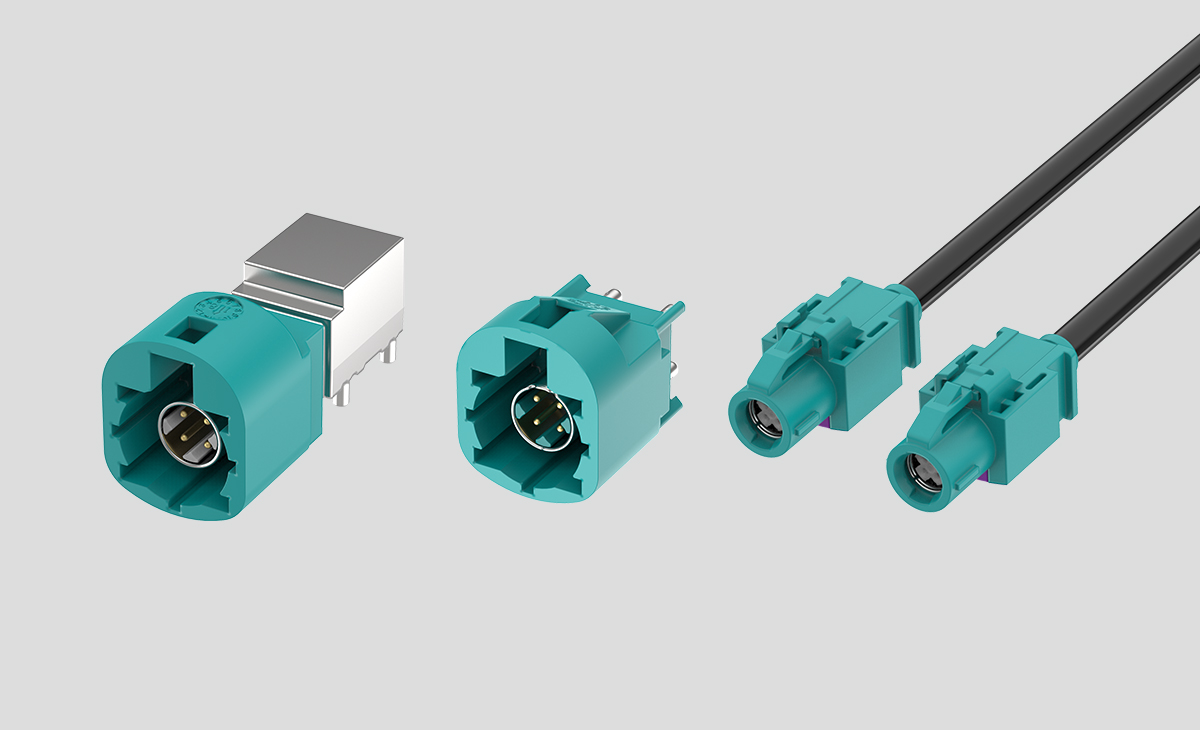

立威科技的 HSD 解決方案是一款高效能、全屏蔽的高速數據互連系統，支援 LVDS、Ethernet 與 USB 協議，能有效防止串音與干擾。其具備 100 Ω 全屏蔽連接設計，可搭配屏蔽雙絞四芯電纜，確保訊號傳輸的穩定與可靠。
立威科技的 HSD 解決方案是一款高效能、全屏蔽的高速數據互連系統，支援 LVDS、Ethernet 與 USB 協議，能有效防止串音與干擾。其具備 100 Ω 全屏蔽連接設計，可搭配屏蔽雙絞四芯電纜，確保訊號傳輸的穩定與可靠。
Share:
功能介紹
- 支援高速差分傳輸，適用於 LVDS、USB 2.0、IEEE 1394 與 Ethernet。
- 符合 USCAR-2、USCAR-17 與 IEEE 1394 標準。
- 堅固的塑膠外殼可在嚴苛的汽車環境中提供高度耐用性。
- 多種機械編碼可避免錯誤配接並方便識別。
- 在高電磁干擾環境中提供卓越的 EMI/RFI 防護。
- 操作溫度範圍：−40°C 至 +105°C。
市場應用
- 資訊娛樂系統
- 儀表板總成
- 後視、環景與側邊攝影機
- 後座娛樂系統
- USB 集線擴充
- 車載通訊／TCU
- 音訊系統
應用場景
編碼選項
| Code | Plug | Jack | RAL No. Color |
| A |  |  | 9015 Jet Black |
| B |  |  | 9011 Cream |
| C |  |  | 5015 Signal Blue |
| D |  | | 4014 Claret Violet |
| Code | Plug | Jack | RAL No. Color |
| E |  |  | 6012 Leaf Green |
| F |  |  | 8011 Nut Brown |
| Z |  |  | 5021 Water Blue |
規格介紹
| Impedance | 100Ω |
|---|---|
| Frequence | DC 2.0 GHz |
| Return Loss | ≥ 20dB to 1.0 GHz, ≥ 17dB to 2.0 GHz |
| Insertion Loss | ≤ 0.1 dB at 1.0 GHz |
| Insulation Resistance | 1000MΩ |
| Contact Resistance | 10mΩ Max. |
| Mating Cycles | ≥ 25 cycles |
|---|---|
| Engagement Force | ≤30N |
| Disengagement Force | ≥ 5N |
| Retention Force Latch | ≥ 110N |
| Coding Efficiency | ≥ 80N |
| Operating temperature range | -40°C ~ +105°C |
|---|---|
| Storage temperature range | -40°C ~ +105°C |
下載
| 類別 | 標題 | 大小 | 文件類型 | 下載 |
|---|---|---|---|---|
| 圖面 | 231A-PSX00 | 586 KB | PDF: 工程用圖面 |  |
| 3D | 231A-PSX00 | 548 KB | RAR: 3D檔 | |
