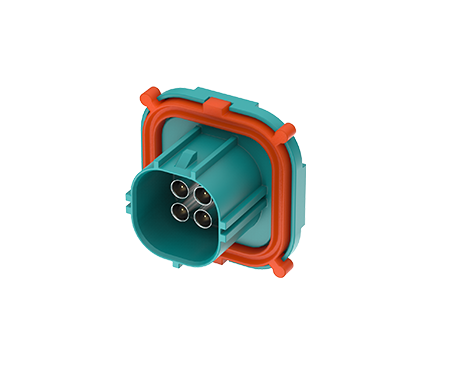

Mini FAKRA Plug(2x2), Type A, Vertical, IP67
230D-PSX01
Mini FAKRA Plug 2X2 Port, Type A, Vertical Type, IP67

ATTEND 的 Mini FAKRA 連接器與線材組件，提供可靠且高效的射頻連接解決方案，專為嚴苛的車用與工業環境設計。產品具備耐振動、耐極端溫度、耐濕氣與防塵等特性，確保關鍵通訊系統的訊號傳輸穩定且安全。

Mini FAKRA 系列連接器與線材組件強調耐用性、符合 ISO 20860-1/2、SAE/USCAR-2 與 USCAR-17 等車用標準，並具備高度靈活性，可滿足空間受限之車用與工業應用對先進射頻連接的多元需求。
Share:
功能介紹
Mini FAKRA Connectors
  • 堅固的塑膠外殼，能有效抵禦嚴苛的車用環境

  • 提供 13 種顏色與機械編碼選項，另有 1 種中性版本以防止錯誤配接

  • Mini FAKRA 連接器體積最多可比標準 FAKRA 小 80%，非常適合用於高密度、空間有限的車用電子裝置

  • 支援單組、雙組與四組連接器配置，最大化 PCB 空間使用與安裝靈活性

  • Mini FAKRA 線材組件可依應用需求客製化，滿足特定使用情境

  • 操作溫度範圍：−40°C 至 +105°C

市場應用

Agricultural Vehicles
  • 車用遠端資訊與娛樂系統（Telematics & Infotainment Systems）

  • 高階駕駛輔助系統（ADAS）

  • GPS、衛星廣播與天線連接

  • 工業無線通訊網路

  • 嚴苛環境中的工業物聯網裝置（IIoT）

  • 車聯網通訊系統（V2X）

  • 工業自動化系統

  • 無人運輸系統（AGV／AMR）

  • 智慧交通系統（ITS）

  • 農業機械設備

應用場景






編碼選項

CodePlugP/NRAL No.
Color		Application
(Europe)		Application
(USCAR)
APlug Code Options230D-PSA009005
Jet Black		Radio without phantom supply
BPlug Code Options230D-PSB009001
Cream		Radio with phantom supply
CPlug Code Options230D-PSC005005
Signal Blue		GPS / NavigationGPS
DPlug Code Options230D-PSD004004
Claret Violet		GSM
EPlug Code Options230D-PSE006002
Leaf Green		TV / SDARS Terrestrial
FPlug Code Options230D-PSF008011
Nut Brown		TV / SDARS Terrestrial / Camera
GPlug Code Options230D-PSG007031
Blue Gray		Remote Keyless EntrySDARS Terrestrial
CodePlugP/NRAL No.
Color		Application
(Europe)		Application
(USCAR)
HPlug Code Options230D-PSH004003
Heather Violet		GPS / Navigation
IPlug Code Options230D-PSJ001001
Beige		RemoteBluetooth / VPM
KPlug Code Options230D-PSK001027
Curry		Diversity radioSDARS Satellite
NPlug Code Options230D-PSN006019
Pastel Green		UndefinedDSRC / VPM
ZPlug Code Options230D-PSZ005021
Water Blue		Universal (Neutral) Code




規格介紹
ELECTRICAL
Current Rating1A per pin
Voltage RatingAC335Vrms
Contact Resistance15mΩ
Insulation Resistance1000MΩ
Dielectric Withstanding Voltage800VAC
Impedance50Ω
Frequency9.0GHz
MECHANICAL
Durability≥25 Cycle
Engagement Force≤75N
Retention Force Latch≥110N
Coding Efficiency≥200N
ENVIRONMENTAL
Operating temperature range-40°C ~ +105°C
Storage temperature range-40°C ~ +105°C
下載
類別標題大小文件類型下載
圖面230D-PSX01917 KBPDF: 工程用圖面Download
3D230D-PSX011136 KBRAR: 3D檔Download
