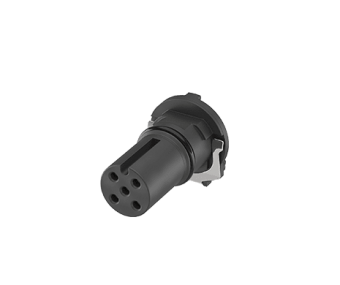

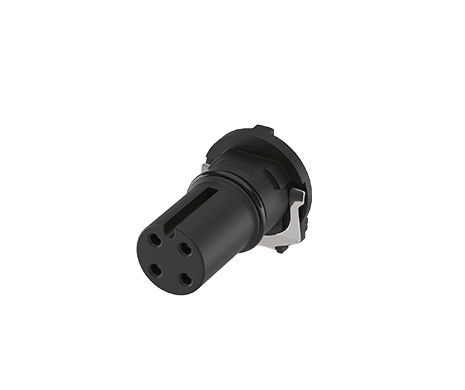

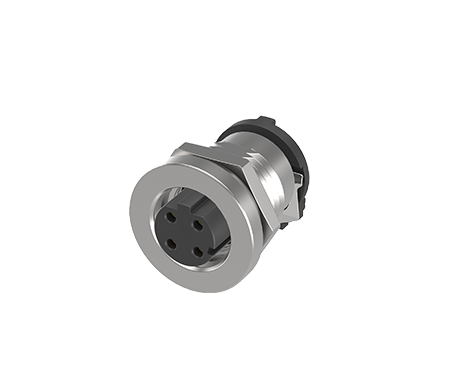

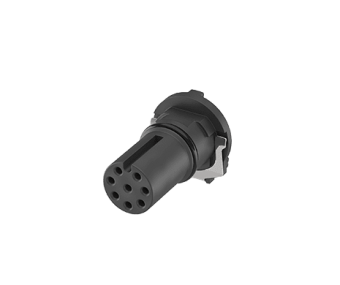

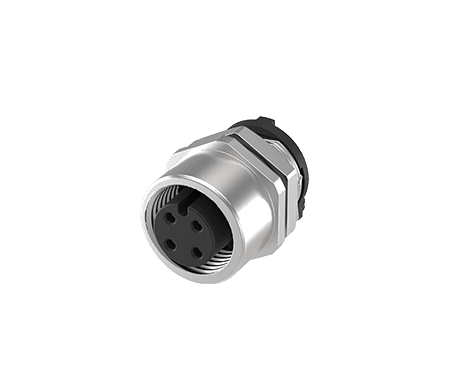

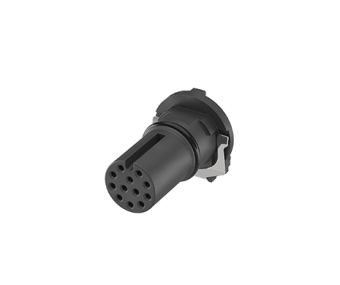

M12 Two Piece Insert, A-Code, XXPin Female DIP Type
216A-XXFSA
M12 Two Piece Insert, A-Code, XXPin Female DIP Type
ATTEND 提供堅固耐用的 M12 雙件式連接器，專為工業自動化與感測器訊號傳輸設計，採用模組化結構，具備獨立的塑膠接觸座與金屬螺紋外殼。此系列支援 A、D、X 編碼選項，為各種工業通訊需求提供穩定且多元的解決方案。
ATTEND 提供堅固耐用的 M12 雙件式連接器，專為工業自動化與感測器訊號傳輸設計，採用模組化結構，具備獨立的塑膠接觸座與金屬螺紋外殼。此系列支援 A、D、X 編碼選項，為各種工業通訊需求提供穩定且多元的解決方案。
Share:
功能介紹
- 完全符合 IEC 61076-2-101 標準

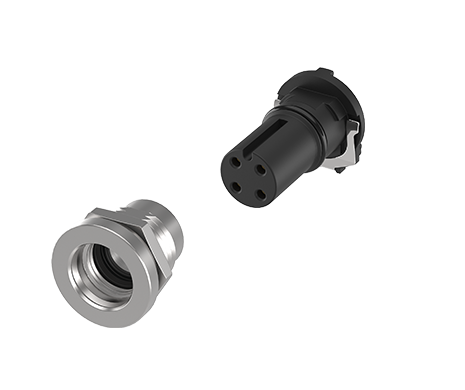

- 靈活的模組化設計，方便組裝與維護
- 多種編碼選項，支援多樣通訊協議
- 高防護等級與優異電磁相容性（EMC）
- 節省空間且連接穩定，適用於嚴苛工業環境
市場應用
- 工業自動化
- 運輸與鐵路系統
- 乙太網與現場總線通訊
- 農業與戶外設備
- 機械與電信應用
- 醫療設備
M12 母頭兩件式連接器安裝方式與面板開孔尺寸
| Part Number | Mate P/N | Pin Assignment | Pin Count |
|---|---|---|---|
| 216A-04FSA | 216A-04MF1 216A-04MO0 216A-04MF0 |  | 4Pin |
| 216A-05FSA | 216A-05MF1 216A-05MO0 216A-05MF0 |  | 5Pin |
| Part Number | Mate P/N | Pin Assignment | Pin Count |
|---|---|---|---|
| 216A-08FSA | 216A-08MF1 216A-08MO0 216A-08MF0 |  | 8Pin |
| 216A-12FSA | 216A-12MF1 216A-12MO0 216A-12MF0 |  | 12Pin |
| 216A-XXFSA+216-00F0B-03 | 216A-XXMRA+216-00M0B-02 216A-XXMSA+216-00M0B-02 216A-XXMF0 216A-XXMO0 216A-XXMO1 | | XX Pin |
規格介紹
| 2~4 Pin Current Rating | 4A |
|---|---|
| 2~4 Pin Voltage Rating | 250V |
| 5 Pin Current Rating | 4A |
|---|---|
| 5 Pin Voltage Rating | 60V |
| 6~8 Pin Current Rating | 2A |
|---|---|
| 6~8 Pin Voltage Rating | 30V |
| 9~12 Pin Current Rating | 1.5A |
|---|---|
| 9~12 Pin Voltage Rating | 30V |
| Operating temperature range | -40°C~+85°C |
|---|
下載
| 類別 | 標題 | 大小 | 文件類型 | 下載 |
|---|---|---|---|---|
| 圖面 | 216A-04FSA | 80 KB | PDF: 工程用圖面 |  |
| 3D | 216A-04FSA | 100 KB | RAR: 3D檔 | |
| 圖面 | 216A-05FSA | 81 KB | PDF: 工程用圖面 | |
| 3D | 216A-05FSA | 111 KB | RAR: 3D檔 | |
| 圖面 | 216A-08FSA | 82 KB | PDF: 工程用圖面 | |
| 3D | 216A-08FSA | 150 KB | RAR: 3D檔 | |
| 圖面 | 216A-12FSA | 87 KB | PDF: 工程用圖面 | |
| 3D | 216A-12FSA | 195 KB | RAR: 3D檔 | |
| 圖面 | 216-0004 | 64 KB | PDF: 工程用圖面 | |
| 3D | 216-00F0B-03 | 196 KB | RAR: 3D檔 | |
| 圖面 | 216-00F0B-03 | 168 KB | PDF: 工程用圖面 | |
| 規格書 | 216 Series Spec | 499 KB | PDF:規格書 | |
