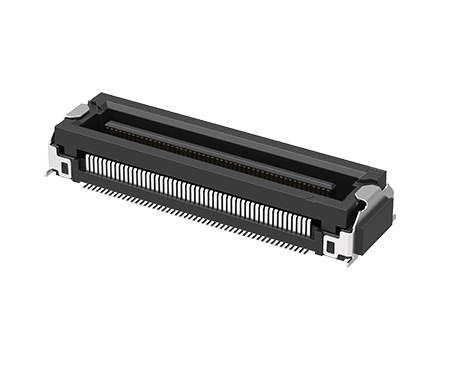

Board to Board Floating Receptacle, Female, 100PIN, Vert.
320A-R100S00
Board to Board Floating Receptacle, Female, 100PIN, Vertical
ATTEND 的浮動式板對板連接器是一款高性能的互連解決方案，具備X與Y軸方向的偏移補償能力。其內建浮動機構可在組裝過程中提供彈性緩衝，有效吸收震動、衝擊與熱膨脹所產生的應力，確保穩定且高速的訊號傳輸。
此系列連接器專為嚴苛環境中的高可靠性需求所設計，特別適用於需容許組裝誤差、機構公差與穩固連接的應用場景，如車用電子、工業控制與嵌入式運算設備等。
ATTEND 的浮動式板對板連接器是一款高性能的互連解決方案，具備X與Y軸方向的偏移補償能力。其內建浮動機構可在組裝過程中提供彈性緩衝，有效吸收震動、衝擊與熱膨脹所產生的應力，確保穩定且高速的訊號傳輸。
此系列連接器專為嚴苛環境中的高可靠性需求所設計，特別適用於需容許組裝誤差、機構公差與穩固連接的應用場景，如車用電子、工業控制與嵌入式運算設備等。
Share:
功能介紹
- 浮動設計可補償 X、Y 軸方向 ±0.5mm 的組裝偏移
- 支援最高 8GT/s 高速傳輸（相容 PCIe 3.0）
- 採用 0.5mm 微間距設計，提供 60／80／100 pin 接點配置
- 彈性結構設計，有效吸收應力並降低組裝時的機械負擔
- 可耐震動與衝擊，適用於嚴苛應用環境
- 彈性端子設計確保穩定導通與長期接觸可靠性
- 操作溫度範圍廣，適用 -40°C 至 +105°C
市場應用
A- 工業自動化與機器人
- 車用電子
- 測量與測試設備
- AI 與邊緣運算模組
- 鐵道與運輸系統
- 醫療設備
規格介紹
| Current Rating | 0.4A Max. per pin |
|---|---|
| Contact Resistance | 80mΩ Max. initial, ΔR<20 mΩ Max. finial |
| Insulation Resistance | 100MΩ Min. |
| Withstanding Voltage | 200V AC |
| Durability | 100 Cycles |
|---|---|
| Mating Force | 29.4 N Max. |
| Un-mating Force | 3 N Min. |
| Operating temperature range | -40°C ~105°C |
|---|---|
| Storage temperature range | -40°C ~105°C |
| Recommended IR Reflow Temperature | 260°C |
|---|
下載
| 類別 | 標題 | 大小 | 文件類型 | 下載 |
|---|---|---|---|---|
| 圖面 | 320A-R100S00 | 336 KB | PDF: 工程用圖面 |  |
| 3D | 320A-R100S00 | 1387 KB | RAR: 3D檔 | |
| 規格書 | 320A Series Spec | 423 KB | PDF:規格書 | |
