MXM Connector, 230 pin
125A-78C00

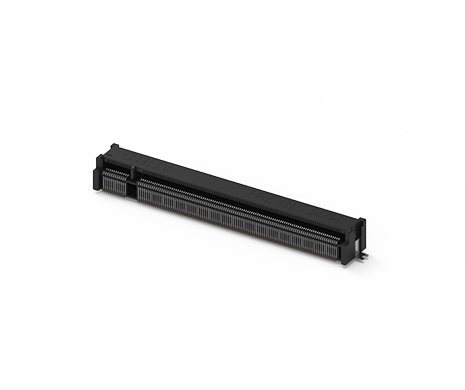

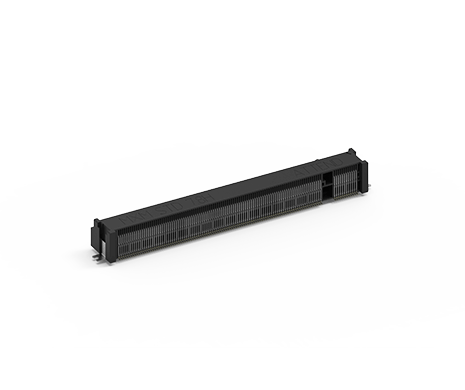

MXM Connector, 230 pin, H=7.8mm, Pith=0.5mm, 5u''
ATTEND 的 125A-78C00 是堅固的 MXM 連接器，提供高密度的 PCIe® 解決方案，專為支持先進的伺服器系統架構設計。該連接器作為載板或嵌入式 GPU 模組之間的接口，傳輸所有 I/O 信號。MXM 連接器擁有 0.50 mm 的間距和 230 個觸點，節省了 PCB 空間，使其成為緊湊設計的理想選擇。這款 MXM 連接器具有小型化、低功耗、高性能的特性，支持多種高速外圍應用。MXM 接口廣泛應用於各種移動設備，包括工業控制器、車載電腦、遊戲設備、邊緣計算、邊緣 AI 加速器，以及刀片式和標準機架式伺服器。
ATTEND 的 125A-78C00 是堅固的 MXM 連接器，提供高密度的 PCIe® 解決方案，專為支持先進的伺服器系統架構設計。該連接器作為載板或嵌入式 GPU 模組之間的接口，傳輸所有 I/O 信號。MXM 連接器擁有 0.50 mm 的間距和 230 個觸點，節省了 PCB 空間，使其成為緊湊設計的理想選擇。這款 MXM 連接器具有小型化、低功耗、高性能的特性，支持多種高速外圍應用。MXM 接口廣泛應用於各種移動設備，包括工業控制器、車載電腦、遊戲設備、邊緣計算、邊緣 AI 加速器，以及刀片式和標準機架式伺服器。
Share:
功能介紹
- 兼容 MXM 2.0 標準
- 接觸區域：0.5 mm 間距，節省空間設計
- 高度為 7.8 mm，模組板與主板的接觸高度為 5.0 mm
- 載板連接器具有 230 個針腳，符合 Qseven 規範

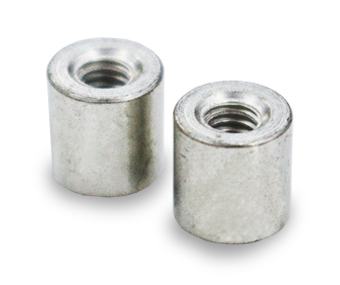

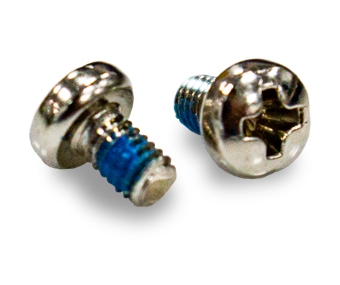

- 支持 M2.5 螺母和螺絲安裝
- 提供優異的信號完整性，例如 USB、SATA、PCIe、LVDS、eDP、MIPI 和乙太網路

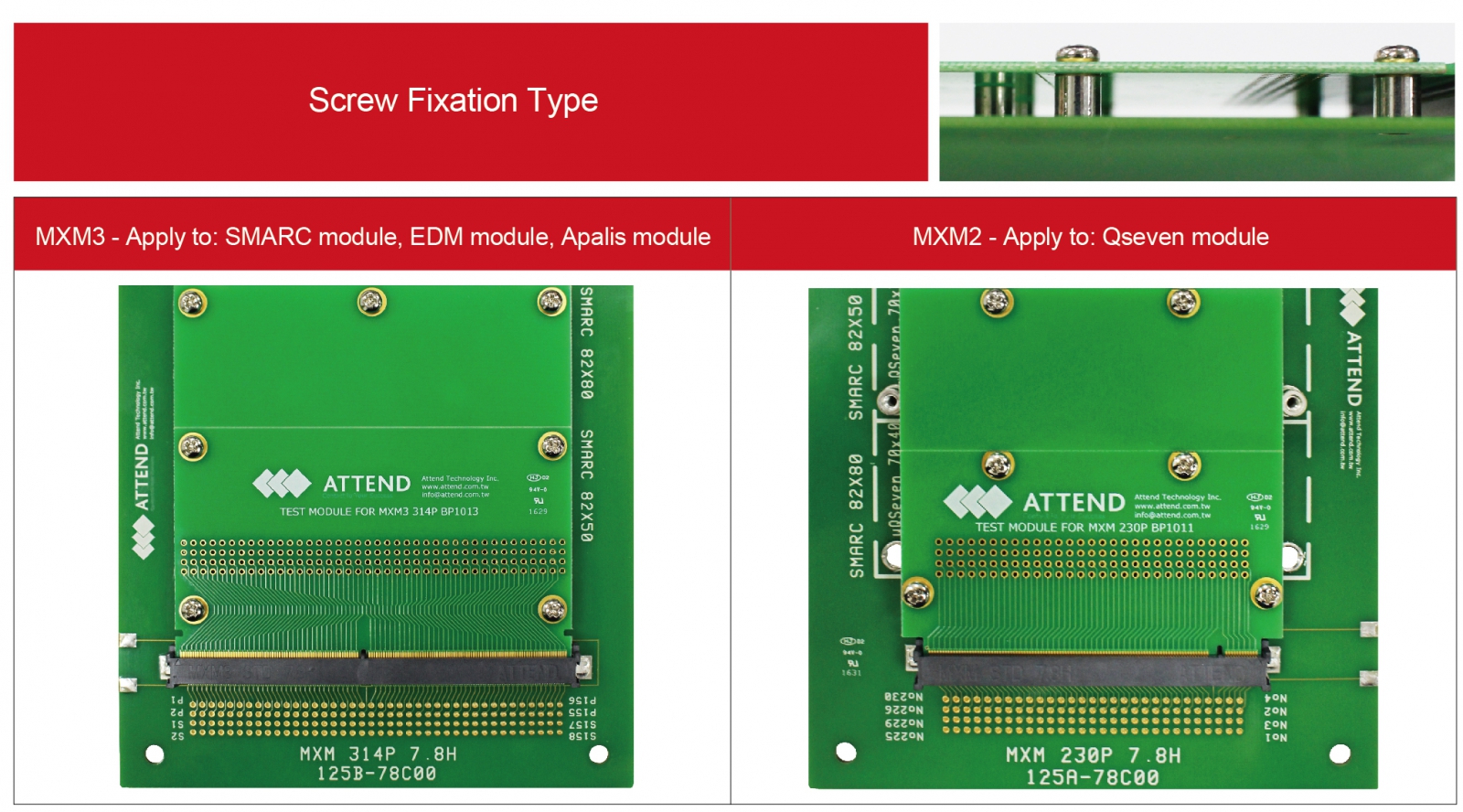

-02.jpg)
應用:
- 邊緣運算
- 邊緣 AI 加速器
- 遠距通訊系統和 V2X
- IIoT
- 電玩
- M2M
規格介紹
| Current Rating | 0.5A per pin |
|---|---|
| Voltage Rating | 50V AC/DC |
| Contact Resistance | 40mΩ |
| Insulation Resistance | 250MΩ |
| Dielectric Withstanding Voltage | 250VAC |
| Durability | 30 Cycle |
|---|---|
| Insertion Force | 13N max. |
| Extraction Force | 16N max. |
| Operating temperature range | -40°C~+85°C |
|---|---|
| Storage temperature range | -40°C~+85°C |
| Recommended IR Reflow(Wave Soldering) Temperature | 260°C |
|---|
下載
| 類別 | 標題 | 大小 | 文件類型 | 下載 |
|---|---|---|---|---|
| 圖面 | 125A-78C00 | 503 KB | PDF: 工程用圖面 |  |
| 3D | 125A-78C00[Fixation by screw/nut] | 2402 KB | RAR: 3D檔 | |
| 規格書 | 125 Series | 461 KB | PDF:規格書 | |
| 圖面 | 125-NUT-78 | 94 KB | PDF: 工程用圖面 | |
| 圖面 | 125-SCREW | 83 KB | PDF: 工程用圖面 | |
