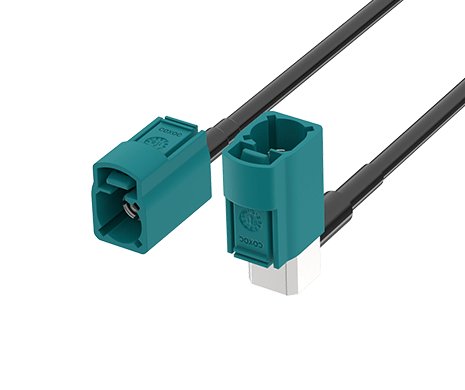

FAKRA Jack to Jack R/A Cable, L=100 CM
FR-1J1J-100X02
FAKRA Jack to Jack R/A Cable, L=100 CM

ATTEND 的 FAKRA 連接器與電纜組件提供可靠且高效能的射頻(RF)連接解決方案,專為嚴苛的汽車與工業環境量身打造。這些產品能夠承受震動、極端溫度、濕氣與灰塵等惡劣條件,確保關鍵通訊系統的訊號傳輸穩定且一致。

FAKRA 系列強調耐用性,符合 ISO 20860-1/2、SAE/USCAR-2 及 USCAR-17 標準,並具備高度靈活性,可滿足各類系統需求,是汽車與工業應用中值得信賴的先進 RF 連接方案。
功能介紹
Truck applications
  • 頻率範圍:DC 至 6 GHz
  • 符合 ISO 20860-1/2、SAE/USCAR-2 及 USCAR-17 標準

  • 堅固的塑膠外殼可抵抗惡劣的汽車環境

  • 提供 13 種顏色與機械編碼選擇,另有 1 種中性版本,有效防止錯誤配接

  • FAKRA 線材組件可依應用需求客製化,滿足特定客戶要求

  • 操作溫度範圍:−40°C 至 +105°C

市場應用

Agricultural Vehicles
  • 車用遠端資訊與娛樂系統(Telematics & Infotainment Systems)
  • 高階駕駛輔助系統(ADAS)

  • GPS、衛星廣播與天線連接

  • 工業無線通訊網路

  • 嚴苛環境中的工業物聯網裝置(IIoT)

  • 車聯網通訊系統(V2X)

  • 工業自動化系統

  • 無人運輸系統(AGV/AMR)

  • 智慧交通系統(ITS)

  • 農業機械設備

應用場景







編碼選項

CodeJackRAL No.
Color
Application
(Europe)
Application
(USCAR)
AFakra jack code9005
Jet Black
Radio without phantom supply
BFakra jack code9001
Cream
Radio with phantom supply
CFakra jack code5005
Signal Blue
GPS / NavigationGPS
DFakra jack code4004
Claret Violet
GSM
EFakra jack code6002
Leaf Green
TV / SDARS Terrestrial
FFakra jack code8011
Nut Brown
TV / SDARS Terrestrial / Camera
GFakra jack code7031
Blue Gray
Remote Keyless EntrySDARS Terrestrial
CodeJackRAL No.
Color
Application
(Europe)
Application
(USCAR)
HFakra jack code4003
Heather Violet
GPS / Navigation
IFakra jack code1001
Beige
RemoteBluetooth / VPM
K1027
Curry
Diversity radioSDARS Satellite
Lfakra jack code3002
Carmine Red
UndefinedVPM
Mfakra jack code2003
Pastel Orange
UndefinedRKE / TPMS
NFakra jack code6019
Pastel Green
UndefinedDSRC / VPM
ZFakra jack code5021
Water Blue
Universal (Neutral) Code

規格介紹
MECHANICAL
StyleFakra to Fakra(R/A)
1st ConnectorFakra Jack
1st Contact GenderFemale
2nd ConnectorFakra Jack(R/A)
2nd Contact GenderFemale
Cable ColorBlack
MECHANICAL
Cable ODapprox. 2.5 mm
Cable TypeRTK 031 Coaxial cable
ComplianceISO 20860-1/2, SAE/USCAR-2, RoHS
Length100 cm
Mating Cycles≥ 25
ELECTRICAL
Coding14 color/mechanical
Data RateUp to 8 Gbps
Frequency RangeDC to 6 GHz
Impedance50Ω
ENVIRONMENTAL
Operating temperature range-40°C to +105°C
下載
類別標題大小文件類型下載
圖面FR-1J1J-100X02226 KBPDF: 工程用圖面Download
