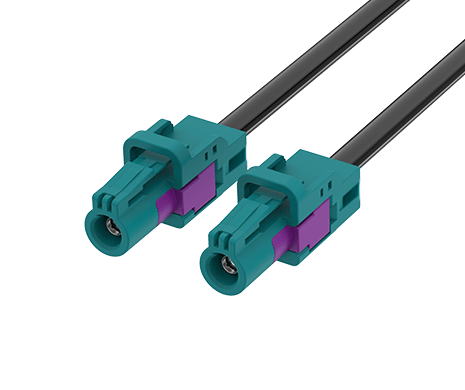

Mini FAKRA A STR Jack–STR Jack Cable 100cm
FR-1J1J-100X03
Mini FAKRA, Type A STR Jack to Jack Cable, L=100 CM

ATTEND 的 Mini FAKRA 連接器與線材組件，提供可靠且高效的射頻連接解決方案，專為嚴苛的車用與工業環境設計。產品具備耐振動、耐極端溫度、耐濕氣與防塵等特性，確保關鍵通訊系統的訊號傳輸穩定且安全。

Mini FAKRA 系列連接器與線材組件強調耐用性、符合 ISO 20860-1/2、SAE/USCAR-2 與 USCAR-17 等車用標準，並具備高度靈活性，可滿足空間受限之車用與工業應用對先進射頻連接的多元需求。
Share:
功能介紹
Mini FAKRA Connectors

  • 頻率範圍：最高可達 15 GHz

  • 符合 ISO 20860-1/2、SAE/USCAR-2 與 USCAR-17 標準

  • 堅固的塑膠外殼，能有效抵禦嚴苛的車用環境

  • 提供 13 種顏色與機械編碼選項，另有 1 種中性版本以防止錯誤配接

  • Mini FAKRA 連接器體積最多可比標準 FAKRA 小 80%，非常適合用於高密度、空間有限的車用電子裝置

  • 支援單組、雙組與四組連接器配置，最大化 PCB 空間使用與安裝靈活性

  • Mini FAKRA 線材組件可依應用需求客製化，滿足特定使用情境

  • 操作溫度範圍：−40°C 至 +105°C

市場應用

Agricultural Vehicles
  • 車用遠端資訊與娛樂系統（Telematics & Infotainment Systems）

  • 高階駕駛輔助系統（ADAS）

  • GPS、衛星廣播與天線連接

  • 工業無線通訊網路

  • 嚴苛環境中的工業物聯網裝置（IIoT）

  • 車聯網通訊系統（V2X）

  • 工業自動化系統

  • 無人運輸系統（AGV／AMR）

  • 智慧交通系統（ITS）

  • 農業機械設備

應用場景







MINI FAKRA TYPE A JACK 編碼選項

CodePlugRAL No.
Color		Application
(Europe)		Application
(USCAR)
AMini FAKRA Type A Jack code9005
Jet Black		Radio without phantom supply
BMini FAKRA Type A Jack code9001
Cream		Radio with phantom supply
CMini FAKRA Type A Jack code5005
Signal Blue		GPS / NavigationGPS
DMini FAKRA Type A Jack code4004
Claret Violet		GSM
EMini FAKRA Type A Jack code6002
Leaf Green		TV / SDARS Terrestrial
FMini FAKRA Type A Jack code8011
Nut Brown		TV / SDARS Terrestrial / Camera
CodePlugRAL No.
Color		Application
(Europe)		Application
(USCAR)
GMini FAKRA Type A Jack code7031
Blue Gray		Remote Keyless EntrySDARS Terrestrial
HMini FAKRA Type A Jack code4003
Heather Violet		GPS / Navigation
JMini FAKRA Type A Jack code1001
Beige		RemoteBluetooth / VPM
KMini FAKRA Type A Jack code1027
Curry		Diversity radioSDARS Satellite
ZMini FAKRA Type A Jack code5021
Water Blue		Universal (Neutral) Code

規格介紹
MECHANICAL
StyleMini Fakra Type A to Fakra
1st ConnectorMini Fakra Jack
1st Contact GenderFemale
2nd ConnectorFakra Jack
2nd Contact GenderFemale
Cable ColorBlack
MECHANICAL
Cable ODapprox. 2.5 mm
Cable TypeRTK 031 Coaxial cable
ComplianceISO 20860-1/2, SAE/USCAR-2, RoHS
Length100 cm
Mating Cycles≥ 25
ELECTRICAL
Coding11 color/mechanical
Data RateUp to 8 Gbps
Frequency RangeDC to 6 GHz
Impedance50Ω
ENVIRONMENTAL
Operating temperature range-40°C to +105°C
下載
類別標題大小文件類型下載
圖面FR-1J1J-100X03112 KBPDF: 工程用圖面Download
