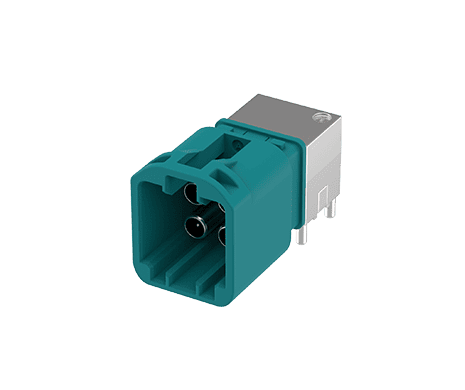

Mini FAKRA Plug, R/A, 2x2, B Type, Nose 12/6 O'clock
230D-PXX01
Mini FAKRA Plug, R/A, 2x2 Port, B Type, Nose 12 or 6 O'clock
ATTEND 的 FAKRA 連接器與電纜組件提供可靠且高效能的射頻(RF)連接解決方案,專為嚴苛的汽車與工業環境量身打造。這些產品能夠承受震動、極端溫度、濕氣與灰塵等惡劣條件,確保關鍵通訊系統的訊號傳輸穩定且一致。
FAKRA 系列強調耐用性,符合 ISO 20860-1/2、SAE/USCAR-2 及 USCAR-17 標準,並具備高度靈活性,可滿足各類系統需求,是汽車與工業應用中值得信賴的先進 RF 連接方案。
ATTEND 的 FAKRA 連接器與電纜組件提供可靠且高效能的射頻(RF)連接解決方案,專為嚴苛的汽車與工業環境量身打造。這些產品能夠承受震動、極端溫度、濕氣與灰塵等惡劣條件,確保關鍵通訊系統的訊號傳輸穩定且一致。
FAKRA 系列強調耐用性,符合 ISO 20860-1/2、SAE/USCAR-2 及 USCAR-17 標準,並具備高度靈活性,可滿足各類系統需求,是汽車與工業應用中值得信賴的先進 RF 連接方案。
Share:
功能介紹

- 頻率範圍:標準 FAKRA 為 DC 至 6 GHz,Mini-FAKRA 可達 15 GHz。
-
符合 ISO 20860-1/2、SAE/USCAR-2 與 USCAR-17 標準。
-
堅固的塑膠外殼可抵抗惡劣汽車環境中的各類挑戰。
-
提供 13 種顏色與機械編碼選項,另有 1 種中性版本以防止誤插。
-
Mini FAKRA 體積最多可比標準 FAKRA 小 80%,非常適用於緊湊型與高密度汽車電子裝置。
-
Mini FAKRA 支援單端、雙端與四端連接器配置,最大化 PCB 空間利用與安裝靈活性。
-

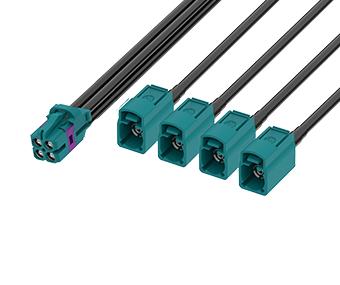

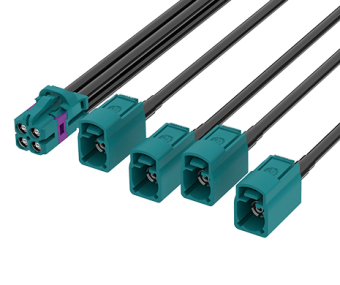

FAKRA 與 Mini FAKRA 線束可依應用需求客製化,滿足不同客戶規格。
-
操作溫度範圍:−40°C 至 +105°C。
市場應用

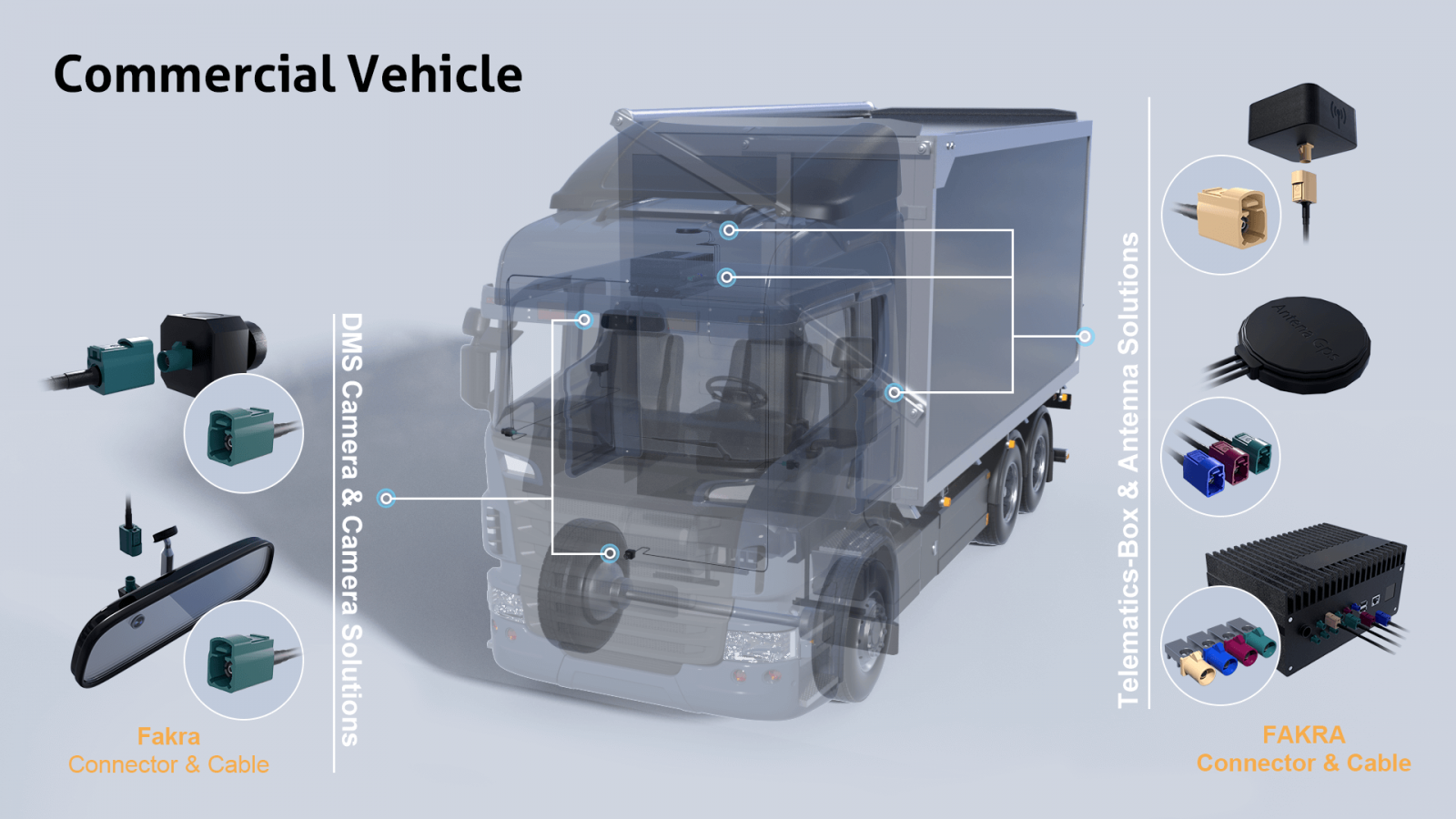

- 車用遠端資訊與娛樂系統(Telematics & Infotainment Systems)
-
高階駕駛輔助系統(ADAS)
-
GPS、衛星廣播與天線連接
-
工業無線通訊網路
-
嚴苛環境中的工業物聯網裝置(IIoT)
-
車聯網通訊系統(V2X)
-
工業自動化系統
-

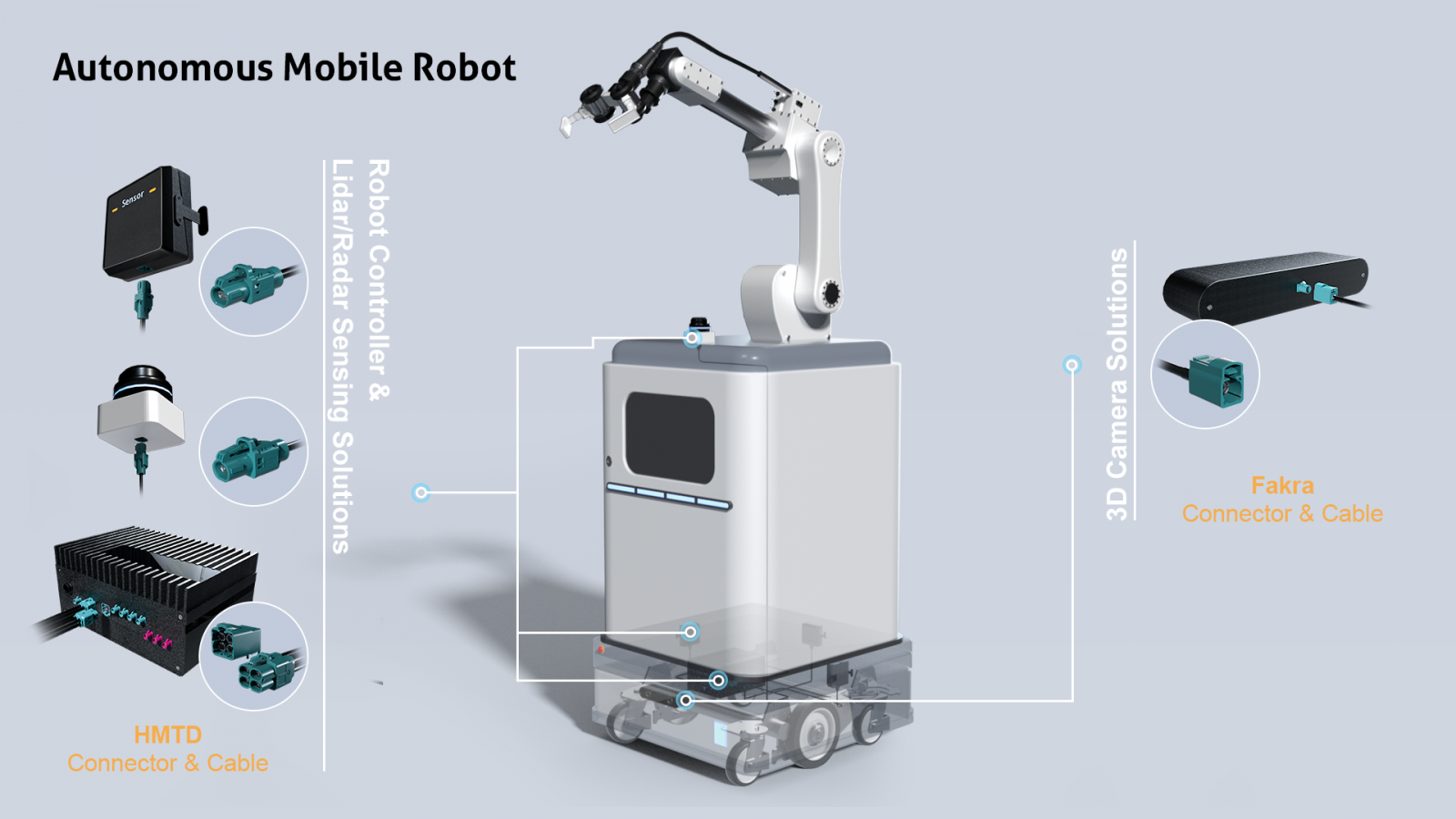

無人運輸系統(AGV/AMR)
-
智慧交通系統(ITS)
-

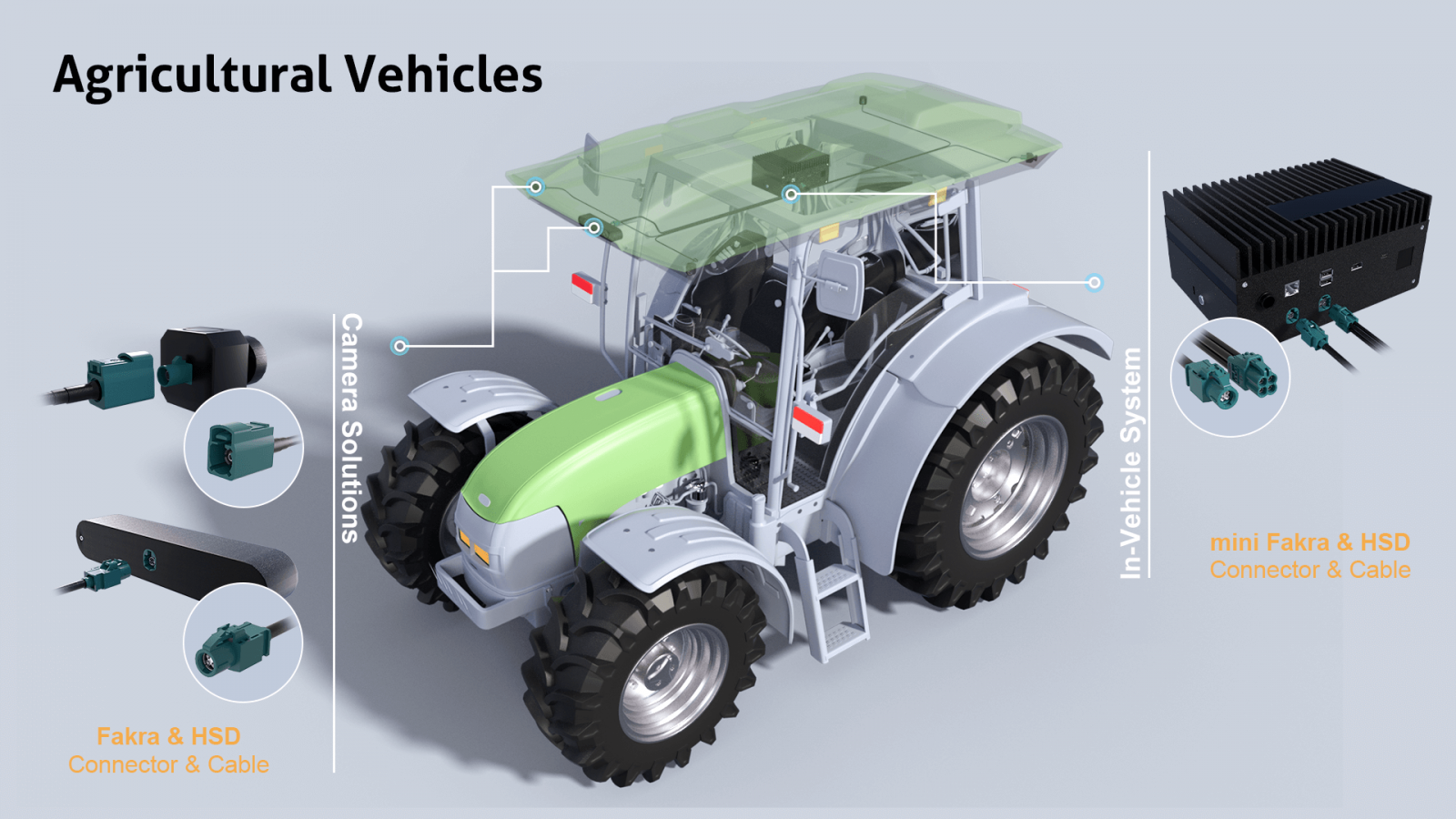

農業機械設備
應用場景



編碼選項
Code | Plug | P/N | RAL No. Color | Application (Europe) | Application (USCAR) |
A | ![]() | 230D-PXA01 | 9015 Jet Black | Radio without phantom supply | |
B | ![]() | 230D-PXB01 | 9011 Cream | Radio with phantom supply | |
C | ![]() | 230D-PXC01 | 5015 Signal Blue | GPS / Navigation | GPS |
D | ![]() | 230D-PXD01 | 4014 Claret Violet | GSM |
Code | Plug | P/N | RAL No. Color | Application (Europe) | Application (USCAR) |
E | ![]() | 230D-PXE01 | 6012 Leaf Green | TV / SDARS Terrestrial | |
F | ![]() | 230D-PXF01 | 8011 Nut Brown | TV / SDARS Terrestrial / Camera | |
Z | ![]() | 230D-PXZ01 | 5021 Water Blue | Universal (Neutral) Code |
插頭鍵位方向配置
Key | Plug | P/N |
12 o'clock | ![]() | 230D-P0X01 |
Key | Plug | P/N |
6 o'clock | ![]() | 230D-P6X01 |
規格介紹
Characteristic Impedance | 50Ω |
---|---|
Frequency Range | DC to 9.0 GHz |
Insulation Resistance | 1000 MΩ |
Withstanding Voltage | AC 800 Vrms |
Voltage Rating | 60 V DC |
Current Rating | 1.0 A Max. |
Contact Resistance | 15 mΩ Max. |
Durability | 25 cycles |
---|
Operating temperature range | -40°C to +105°C |
---|
