Mini FAKRA Plug, R/A, A Type, Nose 3/6/9/12 O'clock

Name: 230A-PXX00
Brand: ATTEND
Availability: InStock

230A-PXX00

Mini FAKRA Plug, R/A, A Type, Available in Nose 3/6/9/12 O'clock

ATTEND 的 Mini FAKRA 連接器與線材組件，提供可靠且高效的射頻連接解決方案，專為嚴苛的車用與工業環境設計。產品具備耐振動、耐極端溫度、耐濕氣與防塵等特性，確保關鍵通訊系統的訊號傳輸穩定且安全。

Mini FAKRA 系列連接器與線材組件強調耐用性、符合 ISO 20860-1/2、SAE/USCAR-2 與 USCAR-17 等車用標準，並具備高度靈活性，可滿足空間受限之車用與工業應用對先進射頻連接的多元需求。

功能介紹

頻率範圍：最高可達 9 GHz
符合 ISO 20860-1/2、SAE/USCAR-2 及 USCAR-17 標準
堅固塑膠外殼，可承受嚴苛車用環境
提供 13 種顏色與機械防呆編碼選項，另有 1 種中性版本，可避免錯誤配接
Mini FAKRA 連接器較標準 FAKRA 體積最多可縮小 80%，適合小型化、高密度車用電子設備
支援單孔、雙孔及四孔連接器配置，有助於提升 PCB 空間利用率與安裝彈性
Mini FAKRA 線束可依不同應用需求進行客製化
操作溫度範圍：−40°C 至 +105°C

應用領域

車用遠端資訊與車載娛樂系統
先進駕駛輔助系統（ADAS）
GPS、衛星廣播與天線連接
工業無線通訊網路
工業物聯網（IIoT）嚴苛環境設備
V2X 車聯網通訊系統
工業自動化
無人搬運系統（AGV/AMR）
智慧交通系統
農業機械

應用情境

編碼選項

編碼	插頭	料號	RAL 編號顏色	應用（歐洲）	應用（USCAR）
A		230A-PXA00	9005 黑色	無幻象電源之收音機
B		230A-PXB00	9001 乳白色	具幻象電源之收音機
C		230A-PXC00	5005 訊號藍	GPS／導航	GPS
D		230A-PXD00	4004 酒紅紫	GSM
E		230A-PXE00	6002 葉綠色	電視／SDARS 地面廣播
F		230A-PXF00	8011 堅果棕	電視／SDARS 地面廣播／攝影機
G		230A-PXG00	7031 藍灰色	遙控免鑰匙進入系統	SDARS 地面廣播

編碼	插頭	料號	RAL 編號顏色	應用（歐洲）	應用（USCAR）
H		230A-PXH00	4003 石南紫	GPS／導航
J		230A-PXJ00	1001 米色	遙控	藍牙／VPM
K		230A-PXK00	1027 咖哩黃	多天線收音機	SDARS 衛星廣播
N		230A-PXN00	6019 淡綠色	未定義	DSRC／VPM
Z		230A-PXZ00	5021 水藍色	通用（中性）編碼

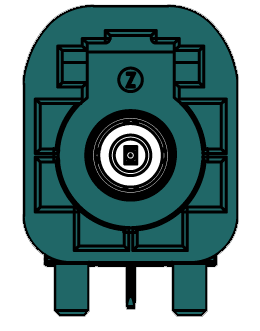

插頭鍵位方向

鍵位	插頭	料號
12 o'clock		230A-P0X00
3 o'clock		230A-P3X00

鍵位	插頭	料號
6 o'clock		230A-P6X00
9 o'clock		230A-P9X00

規格介紹

ELECTRICAL
Characteristic Impedance	50Ω
Frequency Range	DC to 9.0 GHz
Insulation Resistance	1000 MΩ
Withstanding Voltage	AC 800 Vrms
Voltage Rating	60 V DC
Current Rating	1.0 A Max.
Contact Resistance	10 mΩ Max.
