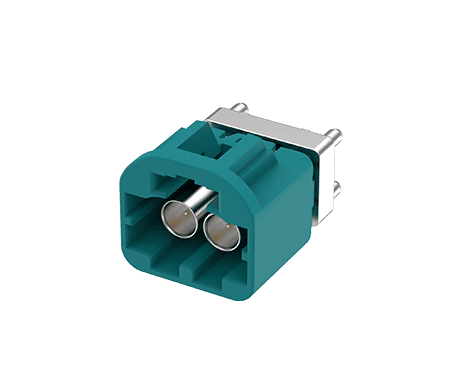

Mini Fakra Plug, Vertical, 1x2 Port-A Type
230B-PSX00
Mini Fakra Plug, Vertical, 1x2 Port-A Type
ATTEND 的 FAKRA 連接器與電纜組件提供可靠且高效能的射頻（RF）連接解決方案，專為嚴苛的汽車與工業環境量身打造。這些產品能夠承受震動、極端溫度、濕氣與灰塵等惡劣條件，確保關鍵通訊系統的訊號傳輸穩定且一致。
FAKRA 系列強調耐用性，符合 ISO 20860-1/2、SAE/USCAR-2 及 USCAR-17 標準，並具備高度靈活性，可滿足各類系統需求，是汽車與工業應用中值得信賴的先進 RF 連接方案。
ATTEND 的 FAKRA 連接器與電纜組件提供可靠且高效能的射頻（RF）連接解決方案，專為嚴苛的汽車與工業環境量身打造。這些產品能夠承受震動、極端溫度、濕氣與灰塵等惡劣條件，確保關鍵通訊系統的訊號傳輸穩定且一致。
FAKRA 系列強調耐用性，符合 ISO 20860-1/2、SAE/USCAR-2 及 USCAR-17 標準，並具備高度靈活性，可滿足各類系統需求，是汽車與工業應用中值得信賴的先進 RF 連接方案。
Share:
功能介紹
.jpg)
- 頻率範圍：標準 FAKRA 為 DC 至 6 GHz，Mini-FAKRA 可達 15 GHz。
-
符合 ISO 20860-1/2、SAE/USCAR-2 與 USCAR-17 標準。
-
堅固的塑膠外殼可抵抗惡劣汽車環境中的各類挑戰。
-
提供 13 種顏色與機械編碼選項，另有 1 種中性版本以防止誤插。
-
Mini FAKRA 體積最多可比標準 FAKRA 小 80%，非常適用於緊湊型與高密度汽車電子裝置。
-
Mini FAKRA 支援單端、雙端與四端連接器配置，最大化 PCB 空間利用與安裝靈活性。
-
FAKRA 與 Mini FAKRA 線束可依應用需求客製化，滿足不同客戶規格。
-
操作溫度範圍：−40°C 至 +105°C。
市場應用
- 車用遠端資訊與娛樂系統（Telematics & Infotainment Systems）
-
高階駕駛輔助系統（ADAS）
-
GPS、衛星廣播與天線連接
-
工業無線通訊網路
-
嚴苛環境中的工業物聯網裝置（IIoT）
-
車聯網通訊系統（V2X）
-
工業自動化系統
-
無人運輸系統（AGV／AMR）
-
智慧交通系統（ITS）
-
農業機械設備
應用場景
編碼選項
| Code | Plug | P/N | RAL No. Color | Application (Europe) | Application (USCAR) |
| A |  | 230B-PSA00 | 9005 Jet Black | Radio without phantom supply | |
| B |  | 230B-PSB00 | 9001 Cream | Radio with phantom supply | |
| C |  | 230B-PSC00 | 5005 Signal Blue | GPS / Navigation | GPS |
| D |  | 230B-PSD00 | 4004 Claret Violet | GSM | |
| E |  | 230B-PSE00 | 6002 Leaf Green | TV / SDARS Terrestrial | |
| F |  | 230B-PSF00 | 8011 Nut Brown | TV / SDARS Terrestrial / Camera | |
| G |  | 230B-PSG00 | 7031 Blue Gray | Remote Keyless Entry | SDARS Terrestrial |
| Code | Plug | P/N | RAL No. Color | Application (Europe) | Application (USCAR) |
| H |  | 230B-PSH00 | 4003 Heather Violet | GPS / Navigation | |
| J |  | 230B-PSJ00 | 1001 Beige | Remote | Bluetooth / VPM |
| K |  | 230B-PSK00 | 1027 Curry | Diversity radio | SDARS Satellite |
| N |  | 230B-PSN00 | 6019 Pastel Green | Undefined | DSRC / VPM |
| Z |  | 230B-PSZ00 | 5021 Water Blue | Universal (Neutral) Code | |
規格介紹
| Characteristic Impedance | 50Ω |
|---|---|
| Frequency Range | DC to 9.0 GHz |
| Insulation Resistance | 1000 MΩ |
| Withstanding Voltage | AC 800 Vrms |
| Voltage Rating | 60 V DC |
| Current Rating | 1.0 A Max. |
| Contact Resistance | 15 mΩ Max. |
| Durability | 25 cycles |
|---|
| Operating temperature range | -40°C to +105°C |
|---|
下載
| 類別 | 標題 | 大小 | 文件類型 | 下載 |
|---|---|---|---|---|
| 圖面 | 230B-PSX00 | 201 KB | PDF: 工程用圖面 |  |
| 3D | 230B-PSX00 | 509 KB | RAR: 3D檔 | |
