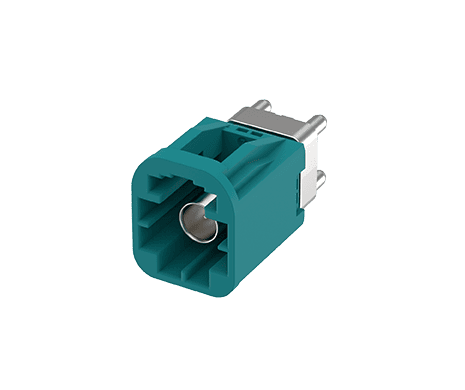

Mini Fakra Plug, Vertical, A Type
230A-PSX00
Mini Fakra Plug, Vertical, A Type

ATTEND 的 FAKRA 連接器與電纜組件提供可靠且高效能的射頻（RF）連接解決方案，專為嚴苛的汽車與工業環境量身打造。這些產品能夠承受震動、極端溫度、濕氣與灰塵等惡劣條件，確保關鍵通訊系統的訊號傳輸穩定且一致。

FAKRA 系列強調耐用性，符合 ISO 20860-1/2、SAE/USCAR-2 及 USCAR-17 標準，並具備高度靈活性，可滿足各類系統需求，是汽車與工業應用中值得信賴的先進 RF 連接方案。
Share:
功能介紹
Truck applications
  • 頻率範圍：標準 FAKRA 為 DC 至 6 GHz，Mini-FAKRA 可達 15 GHz。

  • 符合 ISO 20860-1/2、SAE/USCAR-2 與 USCAR-17 標準。

  • 堅固的塑膠外殼可抵抗惡劣汽車環境中的各類挑戰。

  • 提供 13 種顏色與機械編碼選項，另有 1 種中性版本以防止誤插。

  • Mini FAKRA 體積最多可比標準 FAKRA 小 80%，非常適用於緊湊型與高密度汽車電子裝置。

  • Mini FAKRA 支援單端、雙端與四端連接器配置，最大化 PCB 空間利用與安裝靈活性。

  • FAKRA 與 Mini FAKRA 線束可依應用需求客製化，滿足不同客戶規格。

  • 操作溫度範圍：−40°C 至 +105°C。

市場應用

Agricultural Vehicles
  • 車用遠端資訊與娛樂系統（Telematics & Infotainment Systems）

  • 高階駕駛輔助系統（ADAS）

  • GPS、衛星廣播與天線連接

  • 工業無線通訊網路

  • 嚴苛環境中的工業物聯網裝置（IIoT）

  • 車聯網通訊系統（V2X）

  • 工業自動化系統

  • 無人運輸系統（AGV／AMR）

  • 智慧交通系統（ITS）

  • 農業機械設備

應用場景

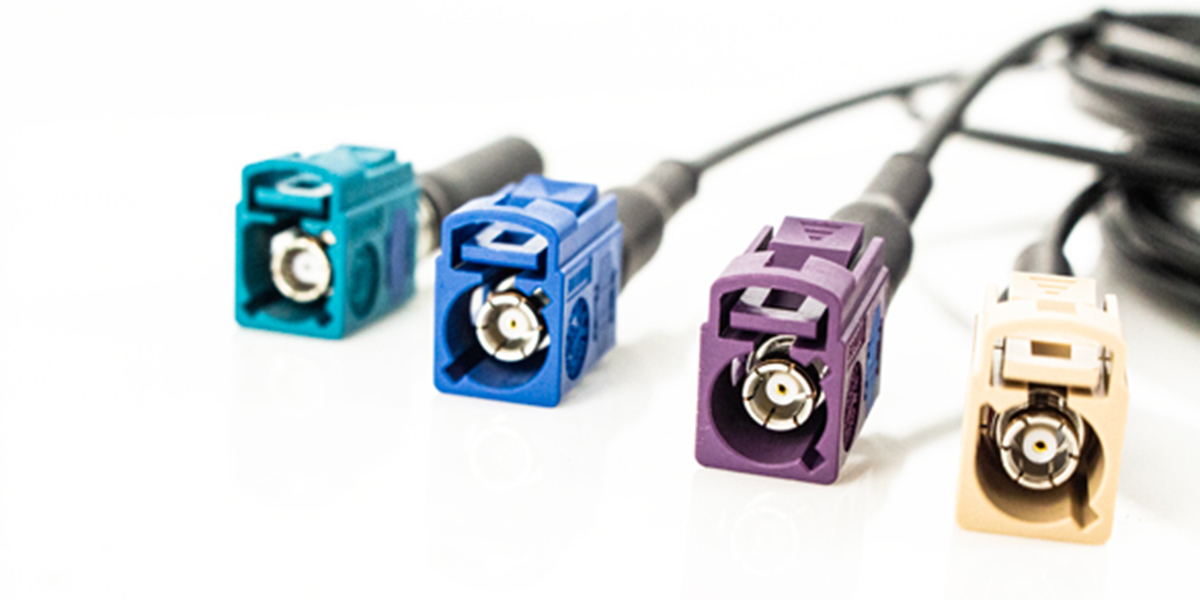

編碼選項

CodePlugP/NRAL No.
Color		Application
(Europe)		Application
(USCAR)
A230A-PSA009005
Jet Black		Radio without phantom supply
B230A-PSB009001
Cream		Radio with phantom supply
C230A-PSC005005
Signal Blue		GPS / NavigationGPS
D230A-PSD004004
Claret Violet		GSM
E230A-PSE006002
Leaf Green		TV / SDARS Terrestrial
F230A-PSF008011
Nut Brown		TV / SDARS Terrestrial / Camera
G230A-PSG007031
Blue Gray		Remote Keyless EntrySDARS Terrestrial
CodePlugP/NRAL No.
Color		Application
(Europe)		Application
(USCAR)
H230A-PSH004003
Heather Violet		GPS / Navigation
J230A-PSJ001001
Beige		RemoteBluetooth / VPM
K230A-PSK001027
Curry		Diversity radioSDARS Satellite
N230A-PSN006019
Pastel Green		UndefinedDSRC / VPM
Z230A-PSZ005021
Water Blue		Universal (Neutral) Code
規格介紹
ELECTRICAL
Characteristic Impedance50Ω
Frequency RangeDC to 9.0 GHz
Insulation Resistance1000 MΩ
Withstanding VoltageAC 800 Vrms
Voltage Rating60 V DC
Current Rating1.0 A Max.
Contact Resistance15 mΩ Max.
MECHANICAL
Durability25 cycles
ENVIRONMENTAL
Operating temperature range-40°C to +105°C
下載
類別標題大小文件類型下載
圖面230A-PSX00172 KBPDF: 工程用圖面Download
3D230A-PSX00511 KBRAR: 3D檔Download
