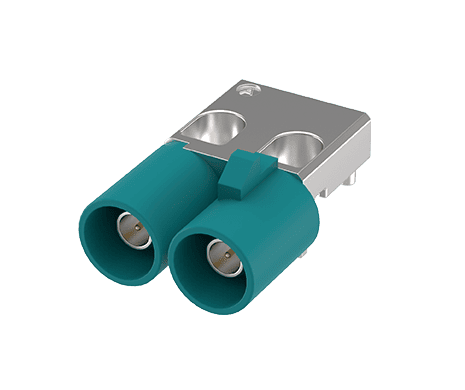

FAKRA Plug, 1x2 Port, R/A, Mid Mount, Nose 12/6 O'clock
228B-PXX00
 FAKRA Plug, 1x2 Port, R/A, Mid Mount, Available in Nose 12 or 6 O'clock

ATTEND 的 FAKRA 連接器與電纜組件提供可靠且高效能的射頻(RF)連接解決方案,專為嚴苛的汽車與工業環境量身打造。這些產品能夠承受震動、極端溫度、濕氣與灰塵等惡劣條件,確保關鍵通訊系統的訊號傳輸穩定且一致。

FAKRA 系列強調耐用性,符合 ISO 20860-1/2、SAE/USCAR-2 及 USCAR-17 標準,並具備高度靈活性,可滿足各類系統需求,是汽車與工業應用中值得信賴的先進 RF 連接方案。
ATTEND 的 FAKRA 連接器與電纜組件提供可靠且高效能的射頻(RF)連接解決方案,專為嚴苛的汽車與工業環境量身打造。這些產品能夠承受震動、極端溫度、濕氣與灰塵等惡劣條件,確保關鍵通訊系統的訊號傳輸穩定且一致。
FAKRA 系列強調耐用性,符合 ISO 20860-1/2、SAE/USCAR-2 及 USCAR-17 標準,並具備高度靈活性,可滿足各類系統需求,是汽車與工業應用中值得信賴的先進 RF 連接方案。
Share:
功能介紹

- 頻率範圍:DC 至 6 GHz
-  符合 ISO 20860-1/2、SAE/USCAR-2 及 USCAR-17 標準
-  堅固的塑膠外殼可抵抗惡劣的汽車環境
-  提供 13 種顏色與機械編碼選擇,另有 1 種中性版本,有效防止錯誤配接
-  FAKRA 線材組件可依應用需求客製化,滿足特定客戶要求
-  操作溫度範圍:−40°C 至 +105°C
市場應用

- 車用遠端資訊與娛樂系統(Telematics & Infotainment Systems)
-  高階駕駛輔助系統(ADAS)
-  GPS、衛星廣播與天線連接
-  工業無線通訊網路
-  嚴苛環境中的工業物聯網裝置(IIoT)
-  車聯網通訊系統(V2X)
-  工業自動化系統
-  無人運輸系統(AGV/AMR)
-  智慧交通系統(ITS)
-  農業機械設備
應用場景



編碼選項
| Code | Plug | P/N | RAL No. Color | Application (Europe) | Application (USCAR) |
| A |  | 228B-PXA00 | 9005 Jet Black | Radio without phantom supply | |
| B |  | 228B-PXB00 | 9001 Cream | Radio with phantom supply | |
| C |  | 228B-PXC00 | 5005 Signal Blue | GPS / Navigation | GPS |
| D |  | 228B-PXD00 | 4004 Claret Violet | GSM | |
| E |  | 228B-PXE00 | 6002 Leaf Green | TV / SDARS Terrestrial | |
| F |  | 228B-PXF00 | 8011 Nut Brown | TV / SDARS Terrestrial / Camera | |
| G |  | 228B-PXG00 | 7031 Blue Gray | Remote Keyless Entry | SDARS Terrestrial |
| Code | Plug | P/N | RAL No. Color | Application (Europe) | Application (USCAR) |
| H |  | 228B-PXH00 | 4003 Heather Violet | GPS / Navigation | |
| I |  | 228B-PXI00 | 1001 Beige | Remote | Bluetooth / VPM |
| K |  | 228B-PXK00 | 1027 Curry | Diversity radio | SDARS Satellite |
| L |  | 228B-PXL00 | 3002 Carmine Red | Undefined | VPM |
| M |  | 228B-PXM00 | 2003 Pastel Orange | Undefined | RKE / TPMS |
| N |  | 228B-PXN00 | 6019 Pastel Green | Undefined | DSRC / VPM |
| Z |  | 228B-PXZ00 | 5021 Water Blue | Universal (Neutral) Code | |
插頭鍵位方向配置
| Key | Plug | P/N |

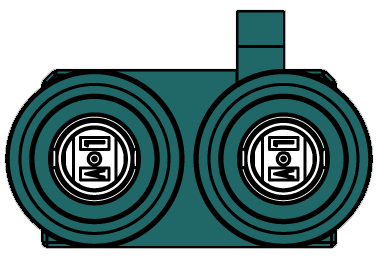

| Key Up | .png) | 228B-P0X00 |
| Key | Plug | P/N |

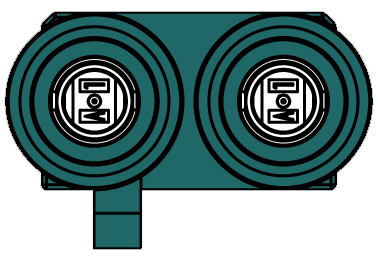

| Key Down | .png) | 228B-P6X00 |
規格介紹
| Characteristic Impedance | 50Ω |
|---|---|
| Frequency Range | DC to 4.0 GHz |
| Insulation Resistance | 1000 MΩ |
| Withstanding Voltage | AC 800 Vrms |
| Voltage Rating | AC 335 Vrms |
| Current Rating | 1.0 A Max. |
| Contact Resistance | 10 mΩ Max. |
| Durability | 25 cycles |
|---|
| Operating temperature range | -40°C to +105°C |
|---|
