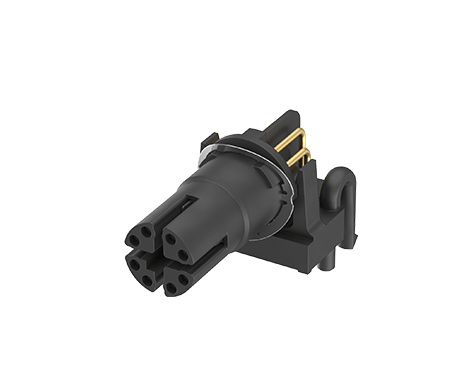

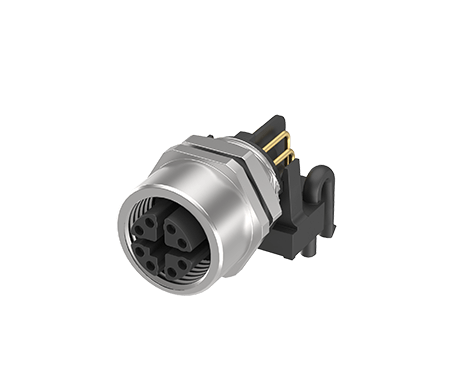

M12 Two Piece Insert, X-Code, 8Pin Female R/A DIP Type
216X-08FRA
M12 Two Piece Insert, X-Code, 8Pin Female R/A DIP Type
立威科技 M12 兩件式連接器採用模組化設計，將插芯與外殼分離，讓工程師可依需求靈活搭配，並簡化庫存管理。符合 IEC 61076-2-101 標準，支援 A、D、X 編碼，提供螺紋前裝、後裝與推拉式等安裝方式，提升組裝效率與維護便利性。產品採工程塑膠插芯、鍍金接點與金屬外殼，搭配矽膠與 EPDM 密封圈，達 IP67 防護等級，可抵禦灰塵、油污與潮濕。憑藉耐用結構與優異導電性能，本系列特別適用於工業自動化、軌道交通、醫療設備，以及 PLC、現場總線與乙太網等應用，確保穩定連線與訊號完整性。
立威科技 M12 兩件式連接器採用模組化設計，將插芯與外殼分離，讓工程師可依需求靈活搭配，並簡化庫存管理。符合 IEC 61076-2-101 標準，支援 A、D、X 編碼，提供螺紋前裝、後裝與推拉式等安裝方式，提升組裝效率與維護便利性。產品採工程塑膠插芯、鍍金接點與金屬外殼，搭配矽膠與 EPDM 密封圈，達 IP67 防護等級，可抵禦灰塵、油污與潮濕。憑藉耐用結構與優異導電性能，本系列特別適用於工業自動化、軌道交通、醫療設備，以及 PLC、現場總線與乙太網等應用，確保穩定連線與訊號完整性。
Share:
功能介紹
- 完全符合 IEC 61076-2-101 標準
- 靈活的模組化設計，方便組裝與維護
- 多種編碼選項，支援多樣通訊協議
- 高防護等級與優異電磁相容性（EMC）
- 節省空間且連接穩定，適用於嚴苛工業環境
市場應用
- 工業自動化
- 運輸與鐵路系統
- 乙太網與現場總線通訊
- 農業與戶外設備
- 機械與電信應用
- 醫療設備
M12 母頭兩件式連接器安裝方式與面板開孔尺寸
連接器組裝相容性

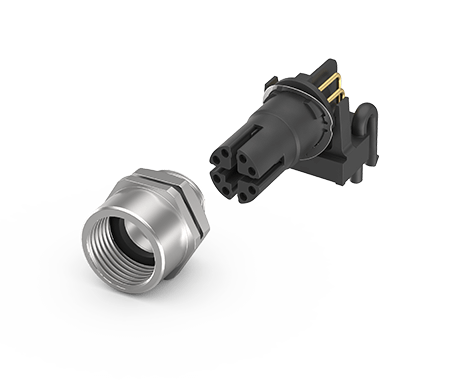

M12 兩件式連接器 採用多功能模組化設計，實現便捷的組裝與客製化搭配，滿足多元化的工業應用需求。以下表格提供插芯、外殼與電纜的相容性資訊，協助使用者依據實際需求選擇最適合的組件：
- M12 兩件式（插芯 + 外殼）配接表：列出插芯料號、編碼方式、接點數、腳位定義，以及可相容的外殼類型（前鎖螺牙式、後鎖螺牙式、後鎖推拉式）。
-
M12 兩件式電纜相容性表：顯示插芯與對應外殼及電纜的搭配組合，包括包覆成型、現場安裝式與推拉焊接式選項。
此設計特別適用於工業、自動化、軌道運輸及醫療應用，提供靈活多樣的組裝解決方案。
| Insert Part Number | Coding | Number of Contacts | Pin Assignment | Housing (Threaded, Rear Mount) | Housing (Threaded, Front Mount) | Housing (Push-Pull, Rear Mount) |
|---|---|---|---|---|---|---|
| 216X-08FRA | A-Coded | 8 |  | 216-00F0B | 216-00F0B-01 | 216-00F0B-03 |
| Insert Part Number | Housing Part Number | Cable Part Number |
|---|---|---|
| 216X-08FRA | 216-00F0B (Threaded, Rear Mount) 216-00F0B-01 (Threaded, Front Mount) 216-00F0B-03 (Push-Pull, Rear Mount) | 216X-08MO0 (Overmolded) 216X-08MO0 (Overmolded) 216X-08MO0 (Overmolded), 216X-08MO1 (Push-Pull Cable Soldering) |
規格介紹
| Current Rating | 0.5A |
|---|---|
| Voltage Rating | 50V AC/60V DC |
| Operating temperature range | -40°C~+85°C |
|---|
下載
| 類別 | 標題 | 大小 | 文件類型 | 下載 |
|---|---|---|---|---|
| 圖面 | 216X-08FRA | 87 KB | PDF: 工程用圖面 |  |
| 3D | 216X-08FRA | 304 KB | RAR: 3D檔 | |
| 圖面 | 216-00F0B | 146 KB | PDF: 工程用圖面 | |
| 圖面 | 216-00F0B-01 | 76 KB | PDF: 工程用圖面 | |
| 圖面 | 216-0004 | 64 KB | PDF: 工程用圖面 | |
| 3D | 216-00F0B-03 | 196 KB | RAR: 3D檔 | |
| 圖面 | 216-00F0B-03 | 168 KB | PDF: 工程用圖面 | |
| 規格書 | 216 Series Spec | 499 KB | PDF:規格書 | |
