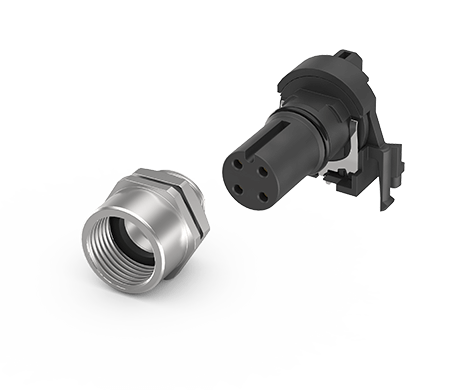

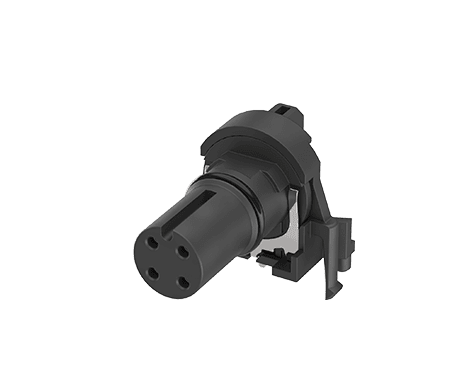

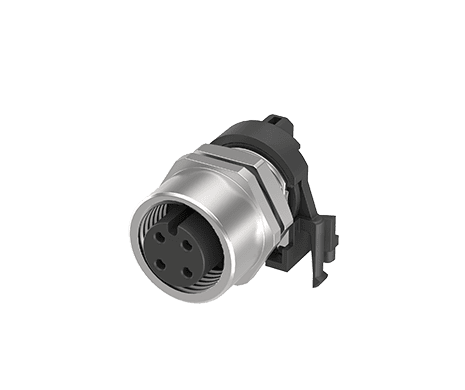

M12 Two Piece Insert, A-Code, XXPin Female R/A DIP Type
216A-XXFRA
M12 Two Piece Insert, A-Code, XXPin Female R/A DIP Type
ATTEND 提供堅固耐用的 M12 雙件式連接器，專為工業自動化與感測器訊號傳輸設計，採用模組化結構，具備獨立的塑膠接觸座與金屬螺紋外殼。此系列支援 A、D、X 編碼選項，為各種工業通訊需求提供穩定且多元的解決方案。
ATTEND 提供堅固耐用的 M12 雙件式連接器，專為工業自動化與感測器訊號傳輸設計，採用模組化結構，具備獨立的塑膠接觸座與金屬螺紋外殼。此系列支援 A、D、X 編碼選項，為各種工業通訊需求提供穩定且多元的解決方案。
Share:
功能介紹
(1).png)
- 靈活的模組化設計，方便組裝與維護
- 多種編碼選項，支援多樣通訊協議
- 高防護等級與優異電磁相容性（EMC）
- 節省空間且連接穩定，適用於嚴苛工業環境
- 支援自動化貼裝，降低作業時間
市場應用
- 工業自動化
- 運輸與鐵路系統
- 乙太網與現場總線通訊
- 農業與戶外設備
- 機械與電信應用
- 醫療設備
M12 母頭兩件式連接器安裝方式與面板開孔尺寸
| Part Number | Mate P/N | Pin Assignment | Pin Count |
|---|---|---|---|
| 216A-04FRA | 216A-04MF1 216A-04MO0 216A-04MF0 |  | 4Pin |
| 216A-05FRA | 216A-05MF1 216A-05MO0 216A-05MF0 |  | 5Pin |
| Part Number | Mate P/N | Pin Assignment | Pin Count |
|---|---|---|---|
| 216A-08FRA | 216A-08MF1 216A-08MO0 216A-08MF0 |  | 8Pin |
規格介紹
| 2~4 Pin Current Rating | 4A |
|---|---|
| 2~4 Pin Voltage Rating | 250V |
| 5 Pin Current Rating | 4A |
|---|---|
| 5 Pin Voltage Rating | 60V |
| 6~8 Pin Current Rating | 2A |
|---|---|
| 6~8 Pin Voltage Rating | 30V |
| Operating temperature range | -40°C~+85°C |
|---|
下載
| 類別 | 標題 | 大小 | 文件類型 | 下載 |
|---|---|---|---|---|
| 圖面 | 216A-04FRA | 80 KB | PDF: 工程用圖面 |  |
| 3D | 216A-04FRA | 195 KB | RAR: 3D檔 | |
| 圖面 | 216A-05FRA | 80 KB | PDF: 工程用圖面 | |
| 3D | 216A-05FRA | 210 KB | RAR: 3D檔 | |

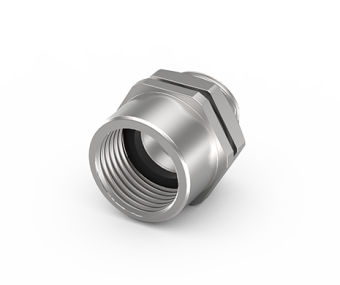

| 圖面 | 216-00F0B | 146 KB | PDF: 工程用圖面 | |

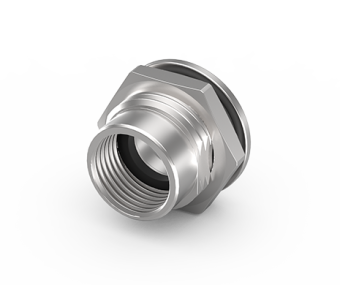

| 圖面 | 216-00F0B-01 | 76 KB | PDF: 工程用圖面 | |

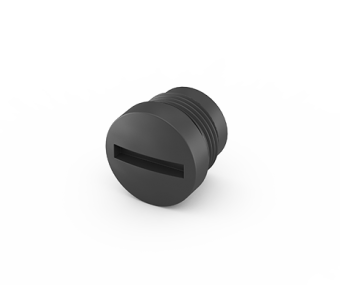

| 圖面 | 216-0004 | 64 KB | PDF: 工程用圖面 | |
