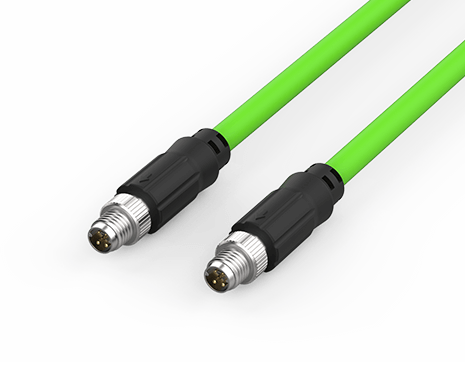

M8 SPE Hybrid Male to Male CABLE, L=1.2M

SPE-1P1P-12002

M8 SPE Hybrid Male to Male CABLE, L=1.2M

ATTEND 的 SPE 混合式線材組件將四組獨立的單對乙太網（SPE）介面整合至一條精簡的線纜中，可同時支援資料傳輸與選配電源功能。此線材組件採用 T1 工業等級連接器，完全符合 IEEE 802.3 SPE T1 標準，並遵循最新的 IEC 63171-6 規範，具備優異的系統整合性與跨平台相容性。ATTEND 以標準化設計確保其產品能在各類工業設備、佈線架構及網路系統中實現可靠互通性，並支援 10 Mbps 至 1 Gbps 的乙太網傳輸速率。
Share:

功能介紹

M8 單對乙太網路 SPE 連接器主要特色

  • 完全符合 IEC 63171-6（M8 4 Pin Hybrid）規範

  • M8 2 Pin 支援透過資料線供電（PoDL），最高可提供 50W 電力

  • M8 4 Pin Hybrid 結合 SPE 資料傳輸線對（AWG 26）與獨立電源線對（AWG 18），可同時實現資料傳輸及遠端設備供電

  • 與相容連接器正確對接後，M8 4 Pin Hybrid 具備 IP67 防護等級，M8 2 Pin 具備 IP68 防護等級

  • 支援高達 600 MHz 的資料傳輸頻率

  • 可依不同應用需求提供客製化設計，滿足客戶特定規格要求

應用領域

M8 SPE 連接器應用領域

  • 工業自動化

  • 機器人／自動導引車（AGV）／自主移動機器人（AMR）系統

  • 機器視覺

  • 智慧建築

  • 工業感測器與致動器

  • 鐵路與交通運輸系統

規格介紹

MECHANICAL
Connector designM8 Hybrid SPE cable connector
Type standardIEC 63171-6
VersionStraight
Connector locking systemScrew
Cable outlet6.2-6.8mm
Mechanical operation100 Mating cycles
Weight (g)105 (ref)
ELECTRICAL
TerminationSolder
Connection cross-sectionAWG 26x1P + AWG 18x2C
Current RatingPin 1&2 2A, Pin 3&4 8A
Voltage Rating60VDC
ENVIRONMENTAL
Operating temperature range-40°C ~ +80°C
Degree of protectionIP67

下載

類別標題大小文件類型下載
圖面SPE-1P1P-12002176 KBPDF: 工程用圖面Download
