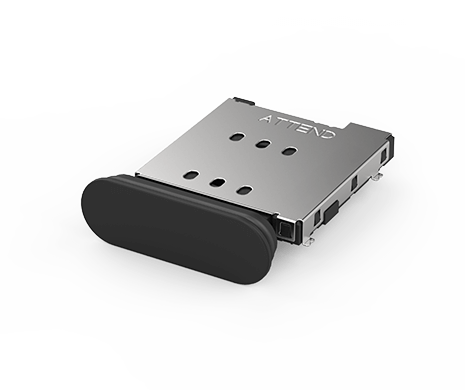

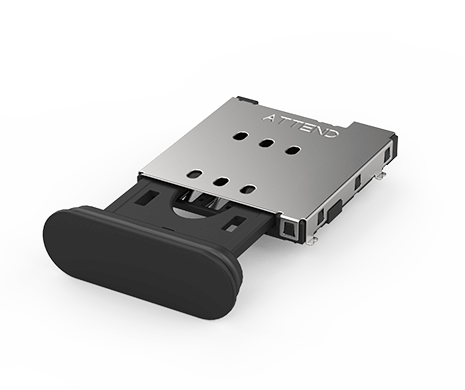

Nano SIM Socket, Tray Push-Pull
115U-A110
Nano SIM Socket, 6 Pin, Tray-Push Pull, Lock, G/F, 700 Reel
ATTEND 的 115U 推拉式 SIM 卡座系列，結合了安全穩固的推拉機構與創新的托盤設計，確保 SIM 卡固定穩固、取出順暢，並具備優異的抗震與抗衝擊性能。此系列通過 EN 60721-3-5 Class 5M3 標準測試，特別適用於汽車、工業與物聯網等應用場景，具備防反插設計、精準卡片對位與長期耐用性。
為提升環境適應力，該系列搭配專用托盤可達到 IP67 等級的防水保護，並能在 -40°C 至 +105°C 的寬溫範圍內穩定運作。其中 115U-B210 機種更採用 2 合 1 堆疊式設計，整合 SIM 與 Micro SD 雙卡功能，大幅提升 PCB 空間利用率與設計彈性。
ATTEND 的 115U 推拉式 SIM 卡座系列，結合了安全穩固的推拉機構與創新的托盤設計，確保 SIM 卡固定穩固、取出順暢，並具備優異的抗震與抗衝擊性能。此系列通過 EN 60721-3-5 Class 5M3 標準測試，特別適用於汽車、工業與物聯網等應用場景，具備防反插設計、精準卡片對位與長期耐用性。
為提升環境適應力，該系列搭配專用托盤可達到 IP67 等級的防水保護，並能在 -40°C 至 +105°C 的寬溫範圍內穩定運作。其中 115U-B210 機種更採用 2 合 1 堆疊式設計，整合 SIM 與 Micro SD 雙卡功能，大幅提升 PCB 空間利用率與設計彈性。
Share:
功能介紹
- 推拉式機構 – 防止因振動或移動導致意外退出，確保卡片牢固鎖定。（托盤為獨立配件）
- 次世代托盤設計 – 具備卡片偵測、防反插保護與托盤鎖定功能，提升抗震能力。
- 創新結構設計 – 提升空間利用率，有效強化整體效能。
- 彈性電路板配置 – 支援主板內部與面板側邊等多樣化設計需求。
- 符合 EN 60721-3-5 認證 – 可承受隨機振動與 Level II 衝擊條件。

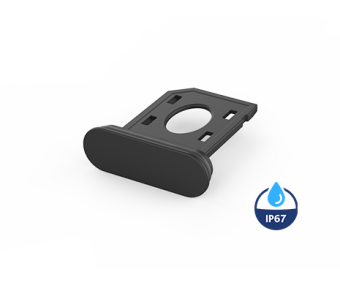

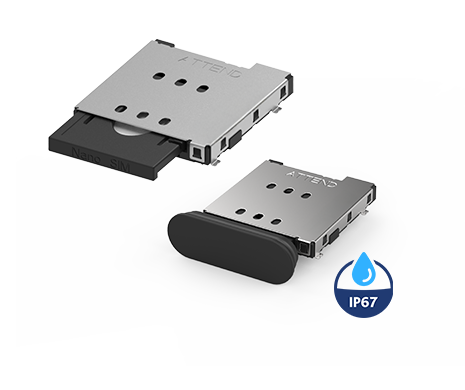

- IP67 防水等級 – 搭配專用托盤可實現 IP67 等級防護。
- 寬溫工作範圍 – 可在 -40°C 至 +105°C 環境下穩定運作。
應用領域:
- 工業自動化
- 汽車與交通運輸
- 安全與監控系統
- 無人機應用
- 無人運輸設備
- 工業物聯網裝置（IIoT）
- 可攜式消費性電子產品
- 穿戴式裝置
- 醫療設備
- 家庭自動化系統
規格介紹
| Current Rating | 0.5A max. |
|---|---|
| Voltage Rating | 10VAC/DC |
| Contact Resistance | 50mΩ |
| Insulation Resistance | 1000MΩ |
| Dielectric Withstanding Voltage | 500VAC |
| Durability | 500 Cycle |
|---|---|
| Contact Normal Force | 0.5N Max. per pin |
| Operating temperature range | -40°C~+85°C |
|---|---|
| Storage temperature range | -40°C~+85°C |
| Recommended IR Reflow Temperature | 260°C |
|---|
下載
| 類別 | 標題 | 大小 | 文件類型 | 下載 |
|---|---|---|---|---|
| 3D | 115U-T007 | 82 KB | RAR: 3D檔 |  |
| 圖面 | 115U-T007 | 139 KB | PDF: 工程用圖面 | |
| 圖面 | 115U-T008 | 141 KB | PDF: 工程用圖面 | |
| 3D | 115U-T008 | 84 KB | RAR: 3D檔 | |
