2-in-1 Dual Stack Socket, Tray Push-Pull

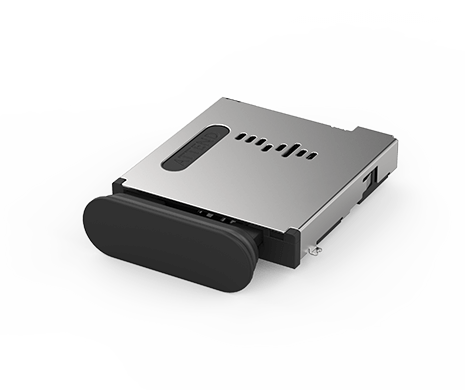

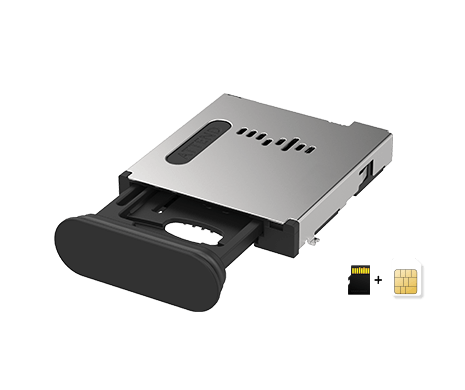

115U-B210
Micro SD and Nano SIM Socket, Stack Type, Tray Push-Pull, w/Lock and Switch, 10u", C7025, Reel

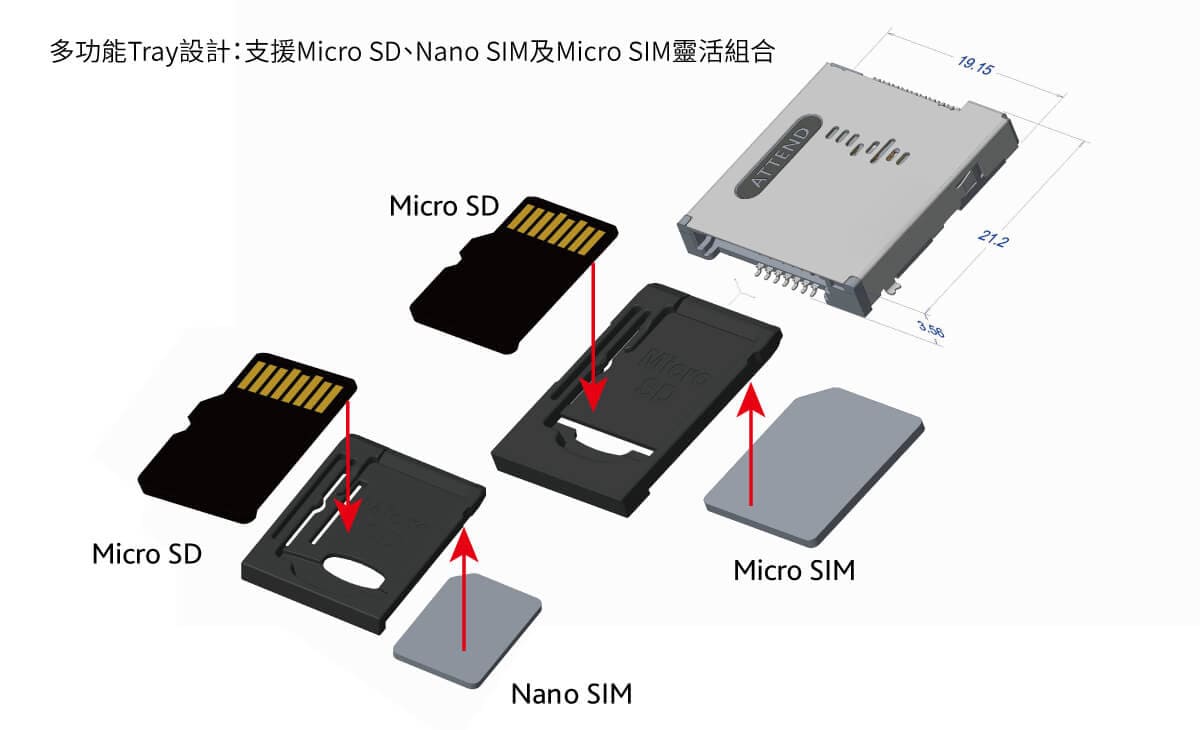

ATTEND 的 2 合 1 堆疊式卡槽連接器可提升電子設備的空間效率和功能性，它支援 Micro SD、Nano SIM 和 Micro SIM 卡，確保數據無縫傳輸和 PCB 空間的最佳利用，該連接器非常適合工業自動化、物聯網和耐用設備，提供強大的性能和多樣化的配置，為工業連接解決方案樹立了新的標準。
ATTEND 的 2 合 1 堆疊式卡槽連接器可提升電子設備的空間效率和功能性，它支援 Micro SD、Nano SIM 和 Micro SIM 卡，確保數據無縫傳輸和 PCB 空間的最佳利用，該連接器非常適合工業自動化、物聯網和耐用設備，提供強大的性能和多樣化的配置，為工業連接解決方案樹立了新的標準。
Share:
功能介紹
- 推拉式機構 – 防止因振動或移動導致意外退出，確保卡片牢固鎖定。（托盤為獨立配件）
- 次世代托盤設計 – 具備卡片偵測、防反插保護與托盤鎖定功能，提升抗震能力。
- 創新結構設計 – 提升空間利用率，有效強化整體效能。
- 彈性電路板配置 – 支援主板內部與面板側邊等多樣化設計需求。
- 符合 EN 60721-3-5 認證 – 可承受隨機振動與 Level II 衝擊條件。

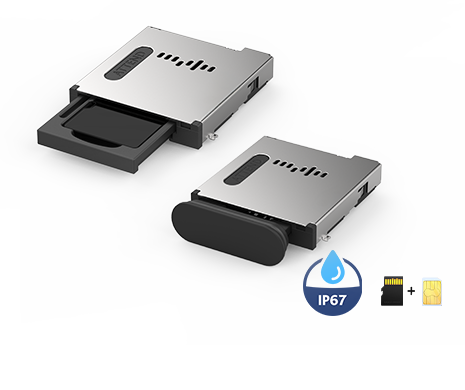

- IP67 防水等級 – 搭配專用托盤可實現 IP67 等級防護。
- 寬溫工作範圍 – 可在 -40°C 至 +105°C 環境下穩定運作。
應用領域:
- 工業自動化
- 汽車與交通運輸
- 安全與監控系統
- 無人機應用
- 無人運輸設備
- 工業物聯網裝置（IIoT）
- 可攜式消費性電子產品
- 穿戴式裝置
- 醫療設備
- 家庭自動化系統
規格介紹
| Current Rating | 0.5A per pin |
|---|---|
| Voltage Rating | 10V DC |
| Contact Resistance | 100mΩ Max. |
| Insulation Resistance | 1000MΩ |
| Dielectric Withstanding Voltage | 500VAC |
| Durability | 500 cycles |
|---|---|
| Contact Normal Force | 0.5N Max. per pin |
| Tray Lock Force | 3N Min. |
| Operating temperature range | -40°C~+105°C |
|---|---|
| Storage temperature range | -40°C~+105°C |
| Recommended IR Reflow Temperature | 260°C |
|---|
下載
| 類別 | 標題 | 大小 | 文件類型 | 下載 |
|---|---|---|---|---|
| 圖面 | 115U-T009 | 194 KB | PDF: 工程用圖面 |  |
| 3D | 115U-T009 | 151 KB | RAR: 3D檔 | |
| 圖面 | 115U-T012 | 191 KB | PDF: 工程用圖面 | |
| 3D | 115U-T012 | 152 KB | RAR: 3D檔 | |
| 圖面 | 115U-B210 | 1812 KB | PDF: 工程用圖面 | |
| 3D | 115U-B210 | 789 KB | RAR: 3D檔 | |
| 圖面 | 115U-T019 | 254 KB | PDF: 工程用圖面 | |
| 3D | 115U-T019 | 184 KB | RAR: 3D檔 | |
