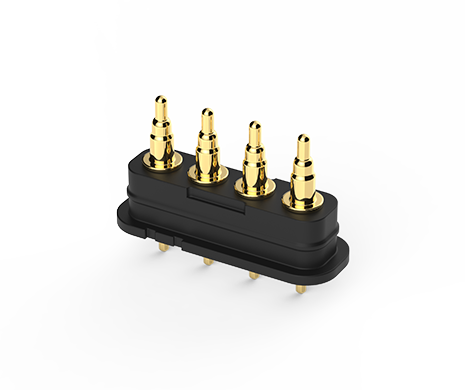

Pogo Pin Water proof Type, 4Pin Pitch 2.5mm
303C-541219-25-04
Pogo Pin Water Proof Type, 4 Pin H6.6 Stroke 1.2 Pitch 2.5 Barrel 1.9, DIP w/o Cap, 40u"

ATTEND 的 IP67 防水 Pogo Pin 連接器採用鍍金表面及耐用的結構設計，提供卓越的電流傳輸性能，同時具備防水防塵能力，達到 IP67 等級。專為嚴苛環境而設計，這些連接器可在戶外設備、工業設備及測試應用中確保長期可靠性，為您的設計提供創新連接解決方案，助您在競爭中脫穎而出。
Share:
配件
功能介紹
*
ATTEND 的 Pogo Pin 連接器以卓越性能與可靠性為設計核心，非常適用於消費電子、工業設備、醫療器械及測試介面等多種應用場景。
  • 高行程：提供出色的靈活性，即使在動態條件下也能確保可靠連接。
  • 高耐用性：設計堅固，可承受數千次使用循環，長期保持最佳性能。
  • 使用壽命長：採用高品質材料製造，確保延長操作壽命。
  • 易於安裝：簡化的設計實現快速且牢固的安裝體驗。
  • 穩定的電流流動：保證持續且高效的電力與信號傳輸。
結合以上優勢，ATTEND 的 Pogo Pin 連接器提供穩固、耐用且穩定的解決方案，即使在最苛刻的環境下也能助力您的產品達到最佳性能。
*

應用領域：

  • 天線系統
  • 板對板連接
  • 醫療設備
  • 追蹤裝置
  • 便攜式電子產品
 Product Comparison Overview
VariationPin CountWorking HeightCurrent RatingVoltage Rating
Single1 Pin2.6-6.8mm1-2A12-30V
Multiple2-4 Pin3.9-7.0mm1-2A12-30V
Magnetic&Waterproof2-5 Pin4.0-5.5mm2-3A5-24V
Magnetic2-4 Pin4.0-6.0mm1-3A5-12V

規格介紹
ELECTRICAL
Current Rating3A per pin
Voltage Rating24V AC/DC
Contact Resistance50mΩ
Insulation Resistance100MΩ
Dielectric Withstanding Voltage500VAC
MECHANICAL
Pin Force1.08N±0.25N at Stroke 1.0mm
Durability20,000 Cycles
ENVIRONMENTAL
Operating temperature range-40°C~+85°C
Storage temperature range-40°C~+85°C
Waterproof LevelIPX7
SOLDER ABILITY
Recommended IR Reflow Temperature250°C, 10Sec
下載
類別標題大小文件類型下載
圖面303C-541219-25-041025 KBPDF: 工程用圖面Download
3D303C-541219-25-0423 KBRAR: 3D檔Download
規格書303C-541219-25-XX Spec528 KBPDF:規格書Download
