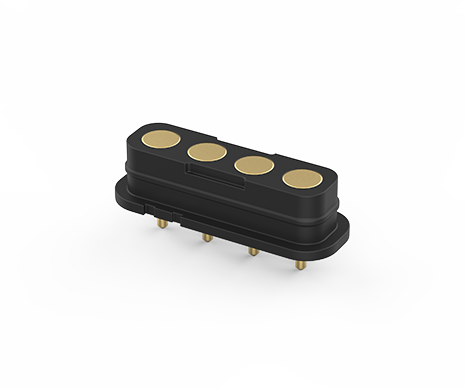

Pogo Pin Water proof Contact Type, 4Pin Pitch 2.5mm
303C-C3018-25-04
Pogo Pin Water Proof Type, Contact 4 Pin H3.0 Pitch 2.5 DIP w/o Cap, 30u"
ATTEND 的 IP67 防水 Pogo Pin 連接器採用鍍金表面及耐用的結構設計，提供卓越的電流傳輸性能，同時具備防水防塵能力，達到 IP67 等級。專為嚴苛環境而設計，這些連接器可在戶外設備、工業設備及測試應用中確保長期可靠性，為您的設計提供創新連接解決方案，助您在競爭中脫穎而出。
ATTEND 的 IP67 防水 Pogo Pin 連接器採用鍍金表面及耐用的結構設計，提供卓越的電流傳輸性能，同時具備防水防塵能力，達到 IP67 等級。專為嚴苛環境而設計，這些連接器可在戶外設備、工業設備及測試應用中確保長期可靠性，為您的設計提供創新連接解決方案，助您在競爭中脫穎而出。
Share:
功能介紹
ATTEND 的 Pogo Pin 連接器以卓越性能與可靠性為設計核心，非常適用於消費電子、工業設備、醫療器械及測試介面等多種應用場景。
- 高行程：提供出色的靈活性，即使在動態條件下也能確保可靠連接。
- 高耐用性：設計堅固，可承受數千次使用循環，長期保持最佳性能。
- 使用壽命長：採用高品質材料製造，確保延長操作壽命。
- 易於安裝：簡化的設計實現快速且牢固的安裝體驗。
- 穩定的電流流動：保證持續且高效的電力與信號傳輸。
應用領域：
- 天線系統
- 板對板連接
- 醫療設備
- 追蹤裝置
- 便攜式電子產品
| Product Comparison Overview | ||||
| Variation | Pin Count | Working Height | Current Rating | Voltage Rating |
| Single | 1 Pin | 2.6-6.8mm | 1-2A | 12-30V |
| Multiple | 2-4 Pin | 3.9-7.0mm | 1-2A | 12-30V |
| Magnetic&Waterproof | 2-6 Pin | 4.0-5.5mm | 2-3A | 5-24V |
| Magnetic | 2-4 Pin | 4.0-6.0mm | 1-3A | 5-12V |
規格介紹
| Current Rating | 3A per pin |
|---|---|
| Voltage Rating | 24V AC/DC |
| Contact Resistance | 50mΩ |
| Insulation Resistance | 100MΩ |
| Dielectric Withstanding Voltage | 500VAC |
| Durability | 20,000 Cycles |
|---|
| Operating temperature range | -40°C~+85°C |
|---|---|
| Storage temperature range | -40°C~+85°C |
| Waterproof Level | IPX7 |
| Recommended IR Reflow Temperature | 250°C, 10Sec |
|---|
下載
| 類別 | 標題 | 大小 | 文件類型 | 下載 |
|---|---|---|---|---|
| 圖面 | 303C-C3018-25-04 | 949 KB | PDF: 工程用圖面 |  |
| 規格書 | 303C-C3018-25-XX Spec | 518 KB | PDF:規格書 | |
| 3D | 303C-C3018-25-04 | 19 KB | RAR: 3D檔 | |
