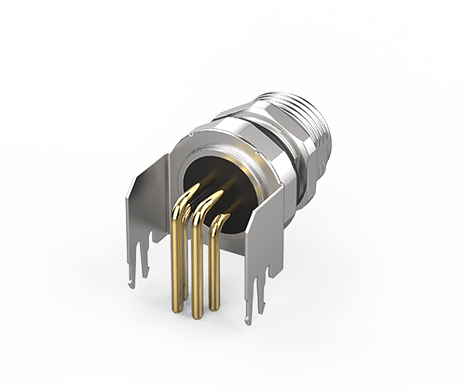

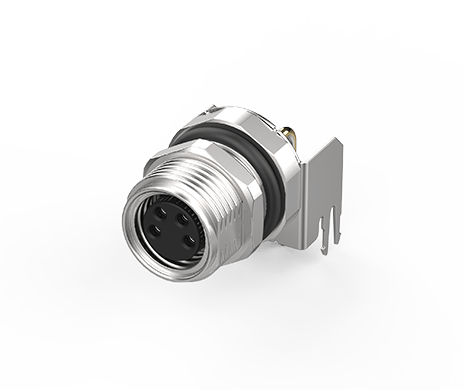

M8 A Code, Female, 3 Pin, R/A DIP, Shielded, 10μ"
219A-XXFRF
M8 A Code Receptacle, Female Pin, R/A DIP, Front Fastened, Shielded, 10μ"
ATTEND 的圓形連接器提供 2、3、4、5、6、8、10 和 12 針腳，並有多種公插座、母插座和插頭類型可選。這些 M5、M8、M12 和 M23 連接器的電流額定值範圍為 0.5 A 至 20 A，電壓額定值範圍為 50 V 至 250 V，適用於幾乎所有的現場總線規範，並提供多種編碼選項。多樣的接觸點和外殼尺寸使這些連接器適用於多種設計。其防水功能使這些圓形連接器成為廣泛的工廠自動化和工業應用的理想選擇。
ATTEND 的圓形連接器提供 2、3、4、5、6、8、10 和 12 針腳，並有多種公插座、母插座和插頭類型可選。這些 M5、M8、M12 和 M23 連接器的電流額定值範圍為 0.5 A 至 20 A，電壓額定值範圍為 50 V 至 250 V，適用於幾乎所有的現場總線規範，並提供多種編碼選項。多樣的接觸點和外殼尺寸使這些連接器適用於多種設計。其防水功能使這些圓形連接器成為廣泛的工廠自動化和工業應用的理想選擇。
Share:
功能介紹
(1).png)
-
提供四種殼體尺寸：M5、M8、M12 和 M23
-
插座與插頭皆有對應版本：PCB型、焊接型與線纜型
-
線纜型提供兩種方案：注塑成型或現場安裝型
-
支援 A、D、X 三種編碼系統
-
防水等級達 IP67
-
提供 2 至 12 pin 之接點配置選擇
應用領域
- 工業網路
-
現場總線應用
-
電源供應
-
自動化設備
-
感測器
| Part Number | Mate P/N | Pin Assignment | Pin Count |
|---|---|---|---|
| 219A-03FRF | 219A-03MO0 219A-03MF0 |  | 2Pin |
| 219A-04FRF | 219A-04MO0 219A-04MF0 |  | 4Pin |
| Part Number | Mate P/N | Pin Assignment | Pin Count |
|---|---|---|---|
| 219A-05FRF | 219A-05MF0 |  | 5Pin |
規格介紹
| Current Rating | 1.5-3A |
|---|---|
| Voltage Rating | 30-50VAC/60VDC |
| Operating temperature range | -40°C~+85°C |
|---|---|
| Waterproof Level | IP67 |
下載
| 類別 | 標題 | 大小 | 文件類型 | 下載 |
|---|---|---|---|---|
| 圖面 | 219A-03FRF | 76 KB | PDF: 工程用圖面 |  |
| 圖面 | 219A-04FRF | 76 KB | PDF: 工程用圖面 | |
| 3D | 219A-04FRF | 300 KB | RAR: 3D檔 | |
| 圖面 | 219A-05FRF | 79 KB | PDF: 工程用圖面 | |
| 3D | 219A-05FRF | 375 KB | RAR: 3D檔 | |
