M.2 Gen5 Socket M Key, H=8.5mm
123A-85M02

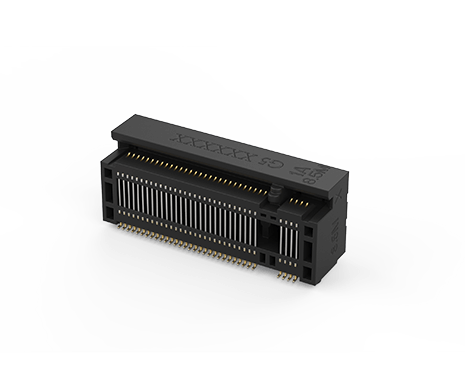

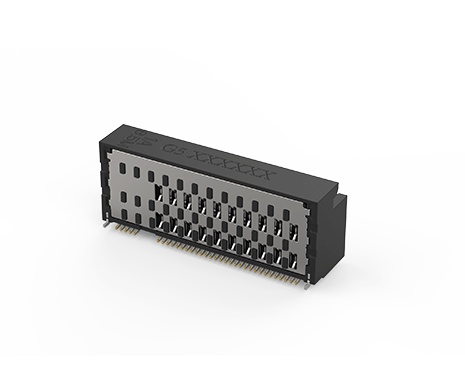

M.2 Gen5 Socket, H8.5 M Key 0.5 Pitch G/F, Black, Reel
ATTEND 的 M.2 下一代標準（NGFF）Gen5 連接器專為超薄裝置設計，較傳統 mini PCIe® 連接器大幅節省 PCB 空間。此精巧設計支援 PCI Express 5.0、SATA 3.0 和 USB 3.0 的高速數據傳輸，並完全符合 PCI-SIG PCIe M.2 規範。
搭載的單步驟快扣設計，使安裝更簡便，有效降低組裝時間與人工成本。作為 mini 及 half-mini 卡的進化版，M.2 NGFF 系列非常適用於輕薄平台，支援整合 Wi-Fi、Bluetooth® 與行動寬頻（WWAN） 等無線功能。
ATTEND 的 M.2 下一代標準（NGFF）Gen5 連接器專為超薄裝置設計，較傳統 mini PCIe® 連接器大幅節省 PCB 空間。此精巧設計支援 PCI Express 5.0、SATA 3.0 和 USB 3.0 的高速數據傳輸，並完全符合 PCI-SIG PCIe M.2 規範。
搭載的單步驟快扣設計，使安裝更簡便，有效降低組裝時間與人工成本。作為 mini 及 half-mini 卡的進化版，M.2 NGFF 系列非常適用於輕薄平台，支援整合 Wi-Fi、Bluetooth® 與行動寬頻（WWAN） 等無線功能。
Share:
功能介紹
- 高度分別為 4.2mm 和 8.5mm
- 模組卡有 B、E、M 鍵控選項
- 符合 PCI-SIG PCIe M.2 規範
- 具有 67 個觸點的 0.5 mm 間距
應用:
- 資料儲存
- 伺服器
- 工業電腦
- IoT
規格介紹
| Current Rating | 1A (power pin) |
|---|---|
| Voltage Rating | 50VAC |
| Contact Resistance | 55mΩ, Δ20mΩ MAX. |
| Insulation Resistance | 500MΩ |
| Dielectric Withstanding Voltage | 300VAC |
| Durability | 60 Cycle |
|---|---|
| Mating Force | 25N max. |
| Un-mating Force | 25N max. |
| Operating temperature range | -40℃~+85℃ |
|---|---|
| Storage temperature range | -40℃~+85℃ |
| Recommended IR Reflow Temperature | 260℃ |
|---|
下載
| 類別 | 標題 | 大小 | 文件類型 | 下載 |
|---|---|---|---|---|
| 圖面 | 123A-85M02 | 380 KB | PDF: 工程用圖面 |  |
| 3D | 123A-85M02 | 1634 KB | RAR: 3D檔 | |
| 規格書 | 123A-XXXX2 Spec | 550 KB | PDF:規格書 | |
