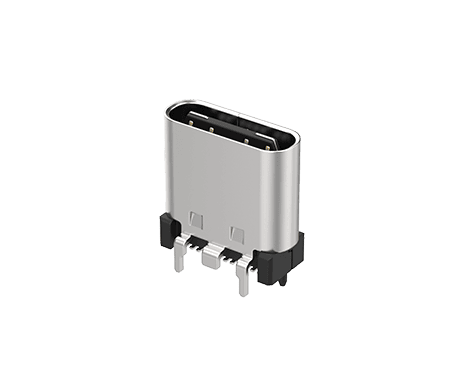

USB Type C Straight Receptacle, T/H w/SMD
217D-AA06
USB Type C Straight Receptacle, 24Pin 8.8H, T/H w/w/SMD, G/F
USB Type-C 是一種 24 針的 USB 連接器系統，採用雙向對稱設計，使用戶無需分辨正反即可輕鬆插入。ATTEND 的 USB Type-C 連接器系列為 PCB 設計師提供了極大的設計靈活性與空間優化方案，支援高頻次插拔，數據傳輸速度高達 10 Gbps，同時具備 5A 的充電能力，為各類設備提供穩定的高效能連接與快速充電。
USB Type-C 是一種 24 針的 USB 連接器系統，採用雙向對稱設計，使用戶無需分辨正反即可輕鬆插入。ATTEND 的 USB Type-C 連接器系列為 PCB 設計師提供了極大的設計靈活性與空間優化方案，支援高頻次插拔，數據傳輸速度高達 10 Gbps，同時具備 5A 的充電能力，為各類設備提供穩定的高效能連接與快速充電。
Share:
規格介紹
| Current Rating | 5A max. |
|---|---|
| Voltage Rating | 20V max. |
| Contact Resistance | 40mΩ |
| Insulation Resistance | 100MΩ |
| Dielectric Withstanding Voltage | 100VAC |
| Durability | 10,000 Cycle |
|---|---|
| Insertion Force | 5 to 20N |
| Extraction Force | 8 to 20N |
| Operating temperature range | -40°C~+85°C |
|---|
下載
| 類別 | 標題 | 大小 | 文件類型 | 下載 |
|---|---|---|---|---|
| 圖面 | 217D-AA06 | 101 KB | PDF: 工程用圖面 |  |
| 3D | 217D-AA06 | 328 KB | RAR: 3D檔 | |
