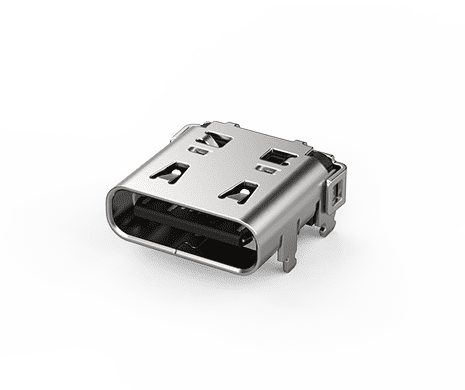

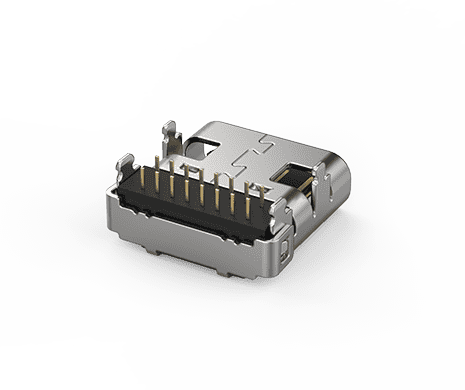

USB Type C Receptacle, 16Pin, DIP
217B-DA01
USB Type C Receptacle, 16Pin Single Row, DIP Type, G/F
ATTEND 推出的 16 針 USB Type-C 連接器，具備雙向對稱設計，讓使用者無需區分正反即可輕鬆插入。此特殊規格的 16 針設計專注於空間節省和成本效益，為 PCB 設計師提供靈活的解決方案。連接器支援高頻插合，數據傳輸速率可達 480Mbit/s，並支持 5A 設備充電，適合各類高效應用場景，如便攜設備、消費電子和工業用途。該 16 針 USB Type-C 提供了多功能性和可靠性，滿足不同設計需求。
ATTEND 推出的 16 針 USB Type-C 連接器，具備雙向對稱設計，讓使用者無需區分正反即可輕鬆插入。此特殊規格的 16 針設計專注於空間節省和成本效益，為 PCB 設計師提供靈活的解決方案。連接器支援高頻插合，數據傳輸速率可達 480Mbit/s，並支持 5A 設備充電，適合各類高效應用場景，如便攜設備、消費電子和工業用途。該 16 針 USB Type-C 提供了多功能性和可靠性，滿足不同設計需求。
Share:
規格介紹
| Current Rating | 5A |
|---|---|
| Voltage Rating | 20V |
| Contact Resistance | 40mΩ |
| Insulation Resistance | 100MΩ |
| Dielectric Withstanding Voltage | 100VAC |
| Durability | 10,000 Cycle |
|---|---|
| Insertion Force | 5 to 20N |
| Extraction Force | 8 to 20N |
| Operating temperature range | -40°C~+85°C |
|---|
下載
| 類別 | 標題 | 大小 | 文件類型 | 下載 |
|---|---|---|---|---|
| 圖面 | 217B-DA01 | 93 KB | PDF: 工程用圖面 |  |
| 3D | 217B-DA01 | 371 KB | RAR: 3D檔 | |
