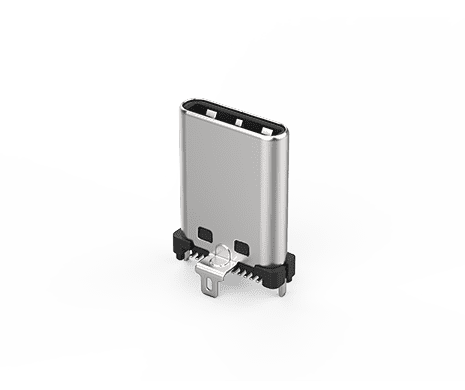

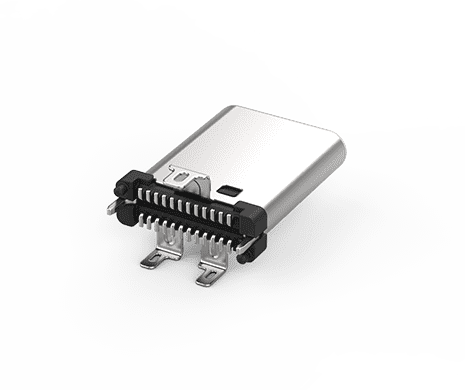

USB Type C Plug, 24Pin Vertical Type, w/SMD
217A-CA06
USB Type C Plug, Vertical Type, 24Pin w/SMD, G/F
ATTEND 的 USB Type-C 垂直插頭採用精巧、省空間設計，特別適用於垂直安裝需求，提升耐用性與數據傳輸效率，並支援高達 100W 的電力傳輸（Power Delivery）。此款插頭特別適用於汽車、醫療設備與工業自動化等產業，能在空間受限的應用中提供穩定連接，滿足高效能產品設計的嚴苛需求。
ATTEND 的 USB Type-C 垂直插頭採用精巧、省空間設計，特別適用於垂直安裝需求，提升耐用性與數據傳輸效率，並支援高達 100W 的電力傳輸（Power Delivery）。此款插頭特別適用於汽車、醫療設備與工業自動化等產業，能在空間受限的應用中提供穩定連接，滿足高效能產品設計的嚴苛需求。
Share:
功能介紹
-

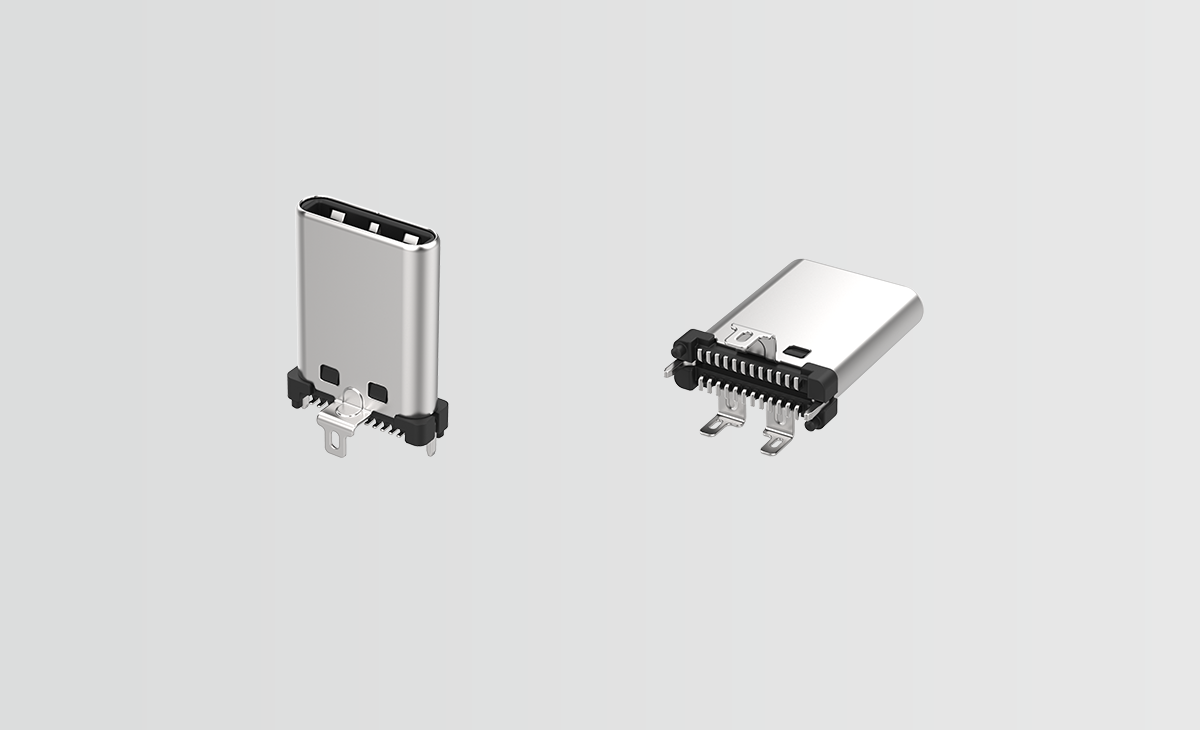

24-pin USB Type-C 插頭，採正反插直立式設計
-
支援最高 5A（VBUS）與 20V 電壓，提供 100W 電力傳輸
-
直立式安裝結構，適用於空間受限之設計
-
低接觸電阻（40mΩ），確保穩定電氣性能
-
堅固耐用設計，插拔壽命最高達 10,000 次
應用領域
-
消費性電子設備
-
工業自動化與控制系統
-
車用電子
-
醫療設備
-
嵌入式與小型化電子系統
規格介紹
| Current Rating | 5A for Vbus, 1.25A for Vconn and GND, 0.25A for other pin. |
|---|---|
| Voltage Rating | 20V max. |
| Contact Resistance | initial 40mΩ, after 50mΩ Max. |
| Insulation Resistance | 100MΩ |
| Dielectric Withstanding Voltage | 100VAC |
| Durability | 10,000 Cycle |
|---|---|
| Insertion Force | 5 to 20N |
| Extraction Force | initial 8 to 20N, after 6~20N |
| Operating temperature range | -40°C~+85°C |
|---|
下載
| 類別 | 標題 | 大小 | 文件類型 | 下載 |
|---|---|---|---|---|
| 圖面 | 217A-CA06 | 170 KB | PDF: 工程用圖面 |  |
| 3D | 217A-CA06 | 538 KB | RAR: 3D檔 | |
