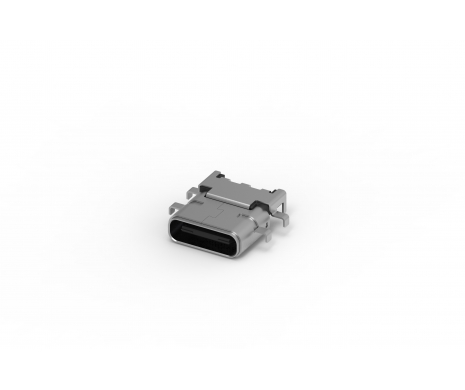

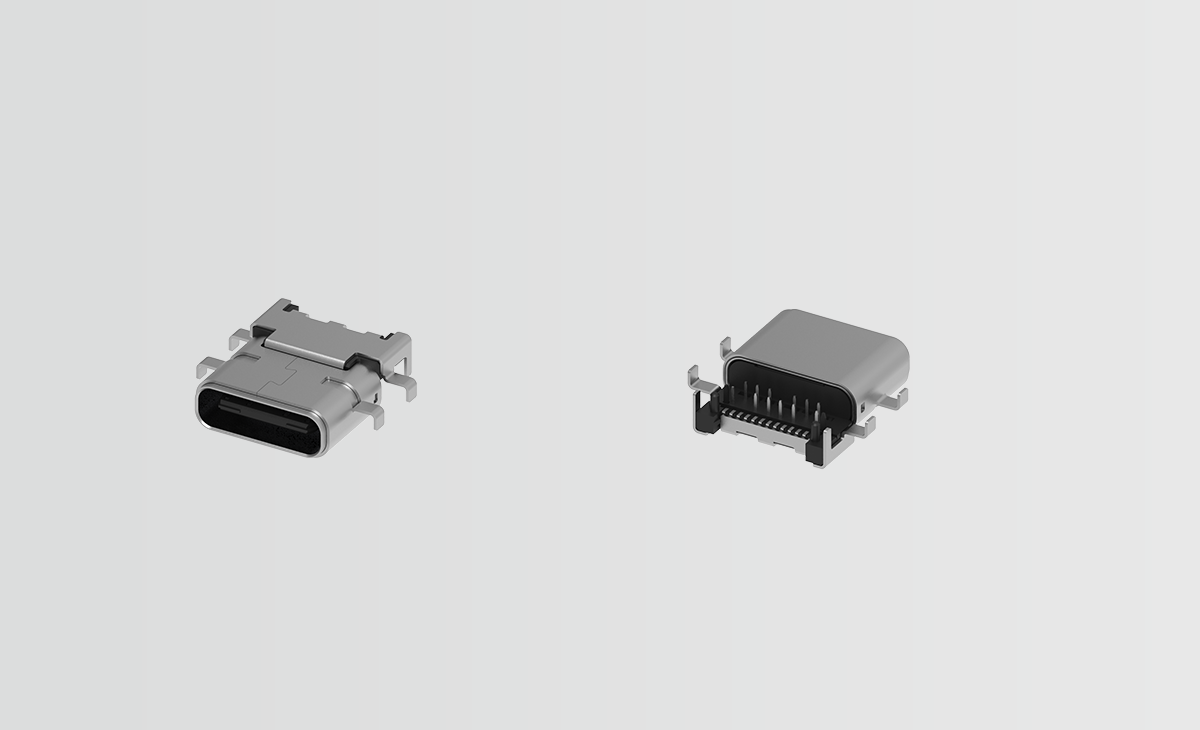

USB Type C Receptacle, R/A, Middle Mount Socket
217C-AA01
USB Type C Receptacle, R/A, Middle Mount Socket
立威科技 USB Type-C 母座採用 24-pin 可正反插設計，提升使用便利性並確保穩定連接。針對空間受限之 PCB 應用開發，支援最高 3A 電流與 5V AC/DC 電壓，提供最高 15W 電力傳輸能力。產品具備優異接觸穩定性與訊號傳輸品質，並支援 10,000 次插拔壽命，適用於消費性電子、攜帶式裝置及工業應用。
立威科技 USB Type-C 母座採用 24-pin 可正反插設計，提升使用便利性並確保穩定連接。針對空間受限之 PCB 應用開發，支援最高 3A 電流與 5V AC/DC 電壓，提供最高 15W 電力傳輸能力。產品具備優異接觸穩定性與訊號傳輸品質，並支援 10,000 次插拔壽命，適用於消費性電子、攜帶式裝置及工業應用。
Share:
功能介紹
應用領域
支援正反插 USB Type-C 介面，提升使用便利性
精巧中置式（Mid-mount）設計，適用高密度 PCB 配置
支援最高 15W（5V / 3A）電力傳輸，提供穩定供電效能
耐用結構設計，插拔壽命達 10,000 次
確保穩定訊號傳輸與可靠連接性能
適用於各類現代可攜式與嵌入式應用裝置
-
嚴苛環境應用
-
戶外設備
-
車用電子
-
工業設備
-
通訊設備
-
工廠自動化
-
居家應用
-
海事設備
-
資料儲存設備
-
輕巧手持裝置
規格介紹
| Current Rating | 3A |
|---|---|
| Voltage Rating | 5V AC/DC |
| Contact Resistance | 40mΩ |
| Insulation Resistance | 100MΩ |
| Dielectric Withstanding Voltage | 100VAC |
| Durability | 10,000 Cycle |
|---|---|
| Mating Force | 5N to 20N |
| Un-mating Force | 8N to 20N |
| Operating temperature range | -40°C to +85°C |
|---|---|
| Storage temperature range | -40°C to +85°C |
| Recommended IR Reflow Temperature | 260°C |
|---|
下載
| 類別 | 標題 | 大小 | 文件類型 | 下載 |
|---|---|---|---|---|
| 圖面 | 217C-AA01 | 295 KB | PDF: 工程用圖面 |  |
| 3D | 217C-AA01 | 533 KB | RAR: 3D檔 | |
