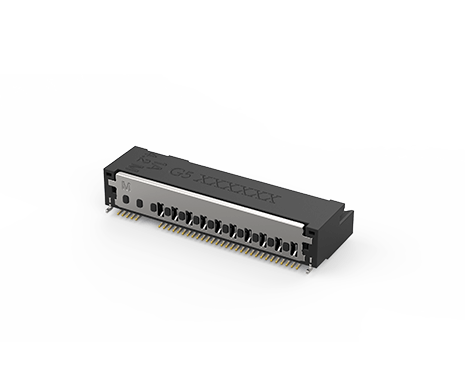

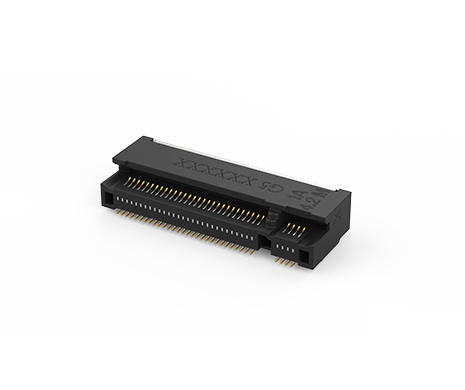

M.2 Gen5 Socket M Key, H=4.2mm
123A-42M02
M.2 Gen5 Socket, H4.2 M Key 0.5 Pitch G/F, Black, Reel
立威科技 的 M.2 Next Generation Form Factor (NGFF) Gen 5 連接器是專為超薄產品而設計，相較於 mini PCIe® 連接器，可大幅節省 PCB 空間。這款小型連接器可實現高速數據傳輸，相容於 PCI Express 3.0、SATA 3.0、USB 3.0，同時滿足 PCI-SIG PCIe M.2 規範。容易使用的一鍵式閂鎖功能可縮短時間、降低成本。M.2 NGFF 系列是迷你卡、半迷你卡的進化版，最適合纖細平台，可接受 Wi-Fi、Bluetooth®、無線 WAN、SSD 裝置，同時提升 PCIe Gen 3、SATA 3、SATA I/O、USB 3.0 效能。
立威科技 的 M.2 Next Generation Form Factor (NGFF) Gen 5 連接器是專為超薄產品而設計，相較於 mini PCIe® 連接器，可大幅節省 PCB 空間。這款小型連接器可實現高速數據傳輸，相容於 PCI Express 3.0、SATA 3.0、USB 3.0，同時滿足 PCI-SIG PCIe M.2 規範。容易使用的一鍵式閂鎖功能可縮短時間、降低成本。M.2 NGFF 系列是迷你卡、半迷你卡的進化版，最適合纖細平台，可接受 Wi-Fi、Bluetooth®、無線 WAN、SSD 裝置，同時提升 PCIe Gen 3、SATA 3、SATA I/O、USB 3.0 效能。
Share:
功能介紹
- 高度分別為 4.2mm 和 8.5mm
- 模組卡有 B、E、M 鍵控選項
- 符合 PCI-SIG PCIe M.2 規範
- 具有 67 個觸點的 0.5 mm 間距
應用:
- 資料儲存
- 伺服器
- 工業電腦
- IoT
規格介紹
| Current Rating | 1A (power pin) |
|---|---|
| Voltage Rating | 50VAC |
| Contact Resistance | 55mΩ, Δ20mΩ MAX. |
| Insulation Resistance | 500MΩ |
| Dielectric Withstanding Voltage | 300VAC |
| Durability | 60 Cycle |
|---|---|
| Mating Force | 25N max. |
| Un-mating Force | 25N max. |
| Operating temperature range | -40℃~+85℃ |
|---|---|
| Storage temperature range | -40℃~+85℃ |
| Recommended IR Reflow Temperature | 260℃ |
|---|
下載
| 類別 | 標題 | 大小 | 文件類型 | 下載 |
|---|---|---|---|---|
| 圖面 | 123A-42M02 | 358 KB | PDF: 工程用圖面 |  |
| 3D | 123A-42M02 | 929 KB | RAR: 3D檔 | |
| 規格書 | 123A-XXXX2 Spec | 550 KB | PDF:規格書 | |
