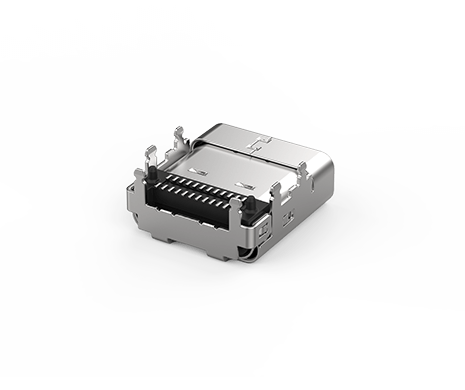

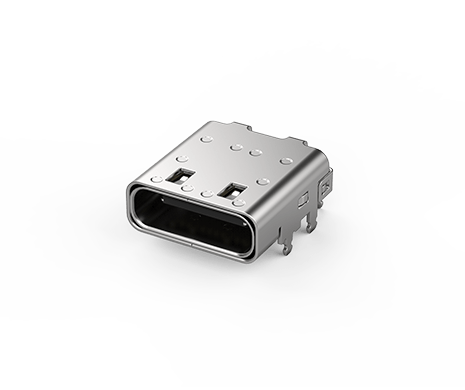

USB4 Gen3 Type C Right Angle Receptacle, w/SMD
217B-BA08
USB4 Gen3 Type C R/A Receptacle, 24 Pin Dual Row w/SMD, CH: 1.78, 1u"
USB Type-C 是一種 24 針 USB 連接器系統，其特點是具有雙向對稱設計，使用戶可以不分正反隨意插入。ATTEND 的 USB Type-C 連接器系列為 PCB 設計師提供了最佳的靈活性和節省空間的解決方案，具有高頻插拔功能，數據傳輸速度可達 40 Gbit/s，並支持 5A 的設備充電。
USB Type-C 是一種 24 針 USB 連接器系統，其特點是具有雙向對稱設計，使用戶可以不分正反隨意插入。ATTEND 的 USB Type-C 連接器系列為 PCB 設計師提供了最佳的靈活性和節省空間的解決方案，具有高頻插拔功能，數據傳輸速度可達 40 Gbit/s，並支持 5A 的設備充電。
Share:
規格介紹
| Current Rating | 5A for Vbus |
|---|---|
| Voltage Rating | 48 VDC max |
| Contact Resistance | initial 40mΩ, after 50mΩ max. |
| Insulation Resistance | 100MΩ at 300VDC |
| Dielectric Withstanding Voltage | 100VAC 0.5mA leakage current max. |
| Durability | 10,000 Cycle |
|---|---|
| Insertion Force | 5 to 20N |
| Extraction Force | 8 to 20N (1 to 30 cycles), 6 to 20N (31 to 10,000 cycles) |
| Operating temperature range | -40°C~+85°C |
|---|
下載
| 類別 | 標題 | 大小 | 文件類型 | 下載 |
|---|---|---|---|---|
| 圖面 | 217B-BA08 | 178 KB | PDF: 工程用圖面 |  |
| 3D | 217B-BA08 | 373 KB | RAR: 3D檔 | |
| 規格書 | 217B-BA08 Spec | 400 KB | PDF:規格書 | |
