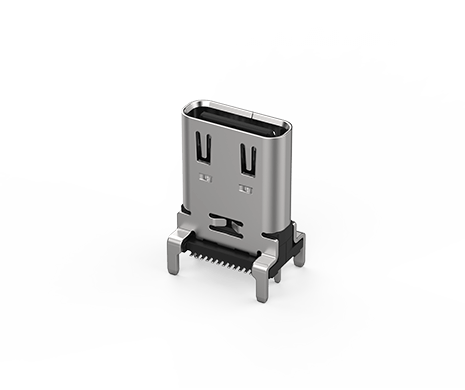

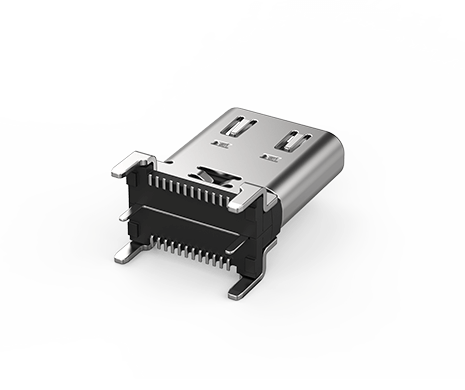

USB4 Gen3 Type C Straight Receptacle, T/H w/SMD
217D-AG11
USB4 Gen3 Type C Straight Receptacle, 24Pin, T/H w/SMD, 12.0H, 30u"
USB Type-C 是一種 24 針 USB 連接器系統，其特點是具有雙向對稱設計，使用戶可以不分正反隨意插入。ATTEND 的 USB Type-C 連接器系列為 PCB 設計師提供了最佳的靈活性和節省空間的解決方案，具有高頻插拔功能，數據傳輸速度可達 40 Gbit/s，並支持 5A 的設備充電。
USB Type-C 是一種 24 針 USB 連接器系統，其特點是具有雙向對稱設計，使用戶可以不分正反隨意插入。ATTEND 的 USB Type-C 連接器系列為 PCB 設計師提供了最佳的靈活性和節省空間的解決方案，具有高頻插拔功能，數據傳輸速度可達 40 Gbit/s，並支持 5A 的設備充電。
Share:
規格介紹
| Current Rating | 5A for Vbus |
|---|---|
| Voltage Rating | 48 VDC max |
| Contact Resistance | 40mΩ |
| Insulation Resistance | 100MΩ |
| Dielectric Withstanding Voltage | 100VAC |
| Durability | 10,000 Cycle |
|---|---|
| Insertion Force | 5 to 20N |
| Extraction Force | 8 to 20N |
| Operating temperature range | -40°C~+85°C |
|---|
下載
| 類別 | 標題 | 大小 | 文件類型 | 下載 |
|---|---|---|---|---|
| 圖面 | 217D-AG11 | 199 KB | PDF: 工程用圖面 |  |
| 3D | 217D-AG11 | 352 KB | RAR: 3D檔 | |
| 規格書 | 217D-AG11 Spec | 400 KB | PDF:規格書 | |
