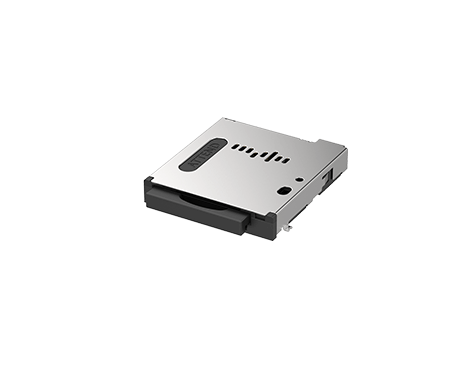

2-in-1 Dual Stack Socket, Push-Push Tray
115U-B200
Micro SD and Micro/Nano SIM Socket, Stack Type, Tray Push-Push, w/Lock and Switch, 10u"
ATTEND 的 2 合 1 堆疊式卡槽連接器可提升電子設備的空間效率和功能性，它支援 Micro SD、Nano SIM 和 Micro SIM 卡，確保數據無縫傳輸和 PCB 空間的最佳利用，該連接器非常適合工業自動化、物聯網和耐用設備，提供強大的性能和多樣化的配置，為工業連接解決方案樹立了新的標準。
ATTEND 的 2 合 1 堆疊式卡槽連接器可提升電子設備的空間效率和功能性，它支援 Micro SD、Nano SIM 和 Micro SIM 卡，確保數據無縫傳輸和 PCB 空間的最佳利用，該連接器非常適合工業自動化、物聯網和耐用設備，提供強大的性能和多樣化的配置，為工業連接解決方案樹立了新的標準。
Share:
功能介紹
- 推彈式托盤 SIM+ Micro SD 連接器 (托盤是可分離的)
- 卡片偵測、防止反向插入的機制，可確保配接無誤
- 加長的 6 mm 彈出長度，便於取出卡片
- 2 mm 的托盤邊緣提供面板／外殼設計的彈性
- 托盤鎖定功能提供強大的防震保護
- 經測試可耐高達 5,000 次的插拔
- 工作溫度範圍：-40°C 至 +105°C
- 通過 EN60721-3-5 Class 5M3 隨機振動和 Level II 衝擊測試

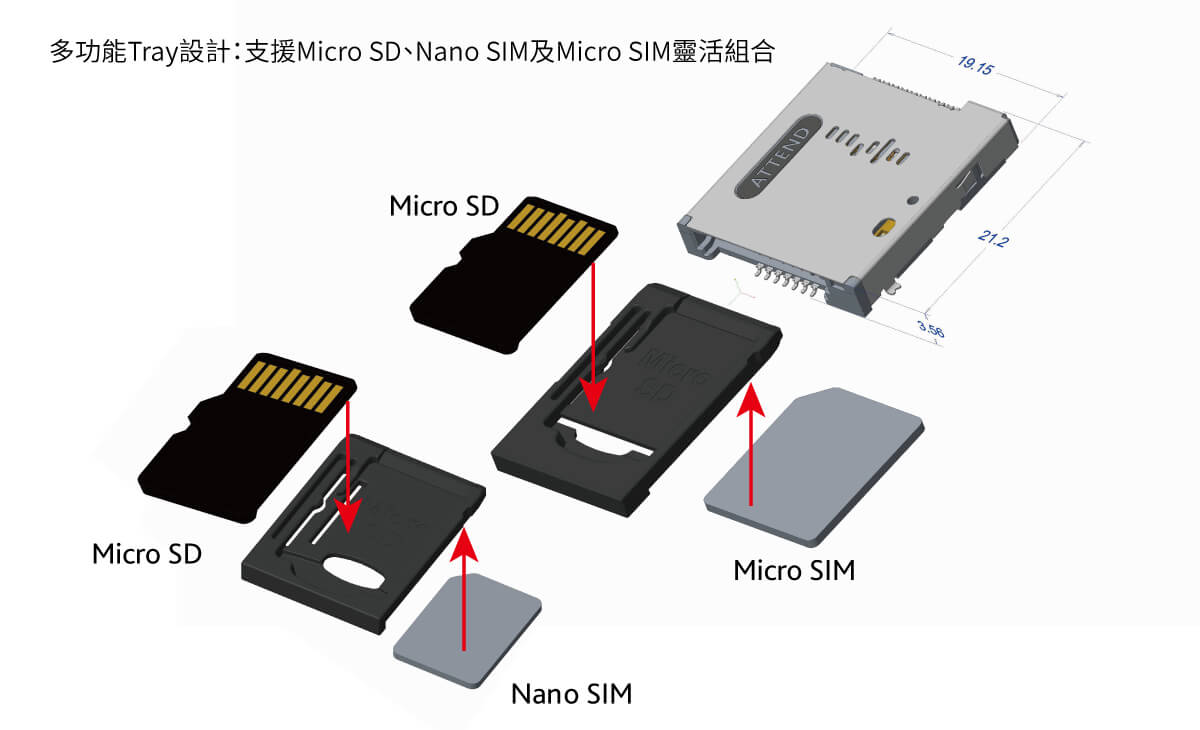

- Micro SD、Nano SIM、Micro SIM 的靈活組合，適合各種應用
應用:
- Telematics 和 V2X
- 工業物聯網 (IIoT)
- 智慧電表
- 閘道器和路由器
- 機器對機器通信 (M2M)
- 行動裝置
- 安全和監控
規格介紹
| Current Rating | 0.5A per pin |
|---|---|
| Voltage Rating | 10V DC |
| Contact Resistance | 100mΩ Max. |
| Insulation Resistance | 1000MΩ |
| Dielectric Withstanding Voltage | 500VAC |
| Durability | 5,000 cycles |
|---|---|
| Contact Normal Force | 0.5N Max. per pin |
| Tray Lock Force | 3N Min. |
| Operating temperature range | -40°C~+105°C |
|---|---|
| Storage temperature range | - 40°C~+105°C |
| Recommended IR Reflow Temperature | 260°C |
|---|
下載
| 類別 | 標題 | 大小 | 文件類型 | 下載 |
|---|---|---|---|---|
| 圖面 | 115U-B200 | 1651 KB | PDF: 工程用圖面 |  |
| 3D | 115U-B200 | 4014 KB | RAR: 3D檔 | |
| 規格書 | 115U-B200 Spec | 420 KB | PDF:規格書 | |

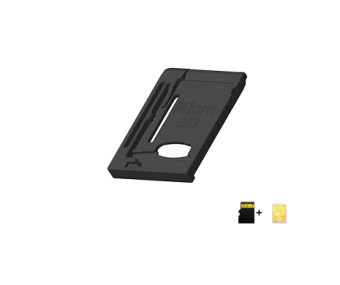

| 圖面 | 115U-T009 | 106 KB | PDF: 工程用圖面 | |
| 3D | 115U-T009 | 151 KB | RAR: 3D檔 | |

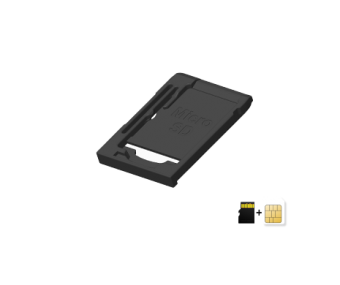

| 圖面 | 115U-T010 | 105 KB | PDF: 工程用圖面 | |
| 3D | 115U-T010 | 132 KB | RAR: 3D檔 | |

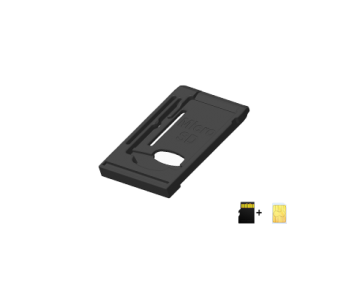

| 圖面 | 115U-T012 | 105 KB | PDF: 工程用圖面 | |
| 3D | 115U-T012 | 152 KB | RAR: 3D檔 | |

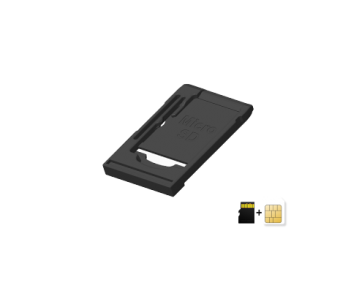

| 圖面 | 115U-T013 | 113 KB | PDF: 工程用圖面 | |
| 3D | 115U-T013 | 132 KB | RAR: 3D檔 | |
