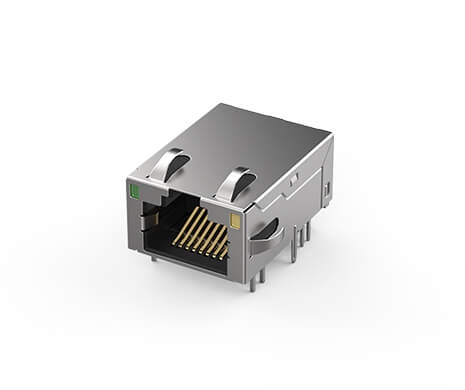

RJ45 PoE++ Type3, 1x1, 10G BASE-T, w/LED
214A-R535
RJ45 PoE++ Type3 Jack, 1x1 Port, R/A Latch UP w/LED, 57V 720mA, 30u", 10G BASE-T
立威科技RJ45乙太網路連接器(PoE) 是一款整合式連接器模組，支援單埠最高60W供電以及10/100至10G不同的高速傳輸速度。符合IEEE 802.3bt 規範，工業規格設計適用於寬溫-40℃ to +85℃環境等特色，讓產品更符合廣泛的應用與需求。
立威科技RJ45乙太網路連接器(PoE) 是一款整合式連接器模組，支援單埠最高60W供電以及10/100至10G不同的高速傳輸速度。符合IEEE 802.3bt 規範，工業規格設計適用於寬溫-40℃ to +85℃環境等特色，讓產品更符合廣泛的應用與需求。
Share:
功能介紹
- 具相容性: 產品符合規範標準且具向下相容特性。
- 多功能性: 供電端(PSE)及受電端(PD)產品皆可使用。
- 高整合度: 基於現有網路架構應用, 可減少佈線成本並提高擴充性。
- 產品種類多樣化: 從10/100至10G高速傳輸應用，支援不同傳輸速度需求。
- 可靠信: 寬溫 -40°C~+85°C 符合嚴苛的工業應用環境。
- 實用度: 專為30W以上供電需求的客戶提供下一代PoE產品。
APPLICATIONS
- Smart Buildings: Facilitates enterprise IoT integrations like connected LED lighting.
- Digital Security: Powers PTZ cameras for enhanced urban security.
- Kiosks: Supports interactive and multimedia kiosk systems.
- Point of Sale (POS) Terminals: Enhances reliability and functionality in retail settings.
- Thin Clients: Enables more efficient network computing devices.
- IOT: Improves the deployment and functionality of network access points.
規格介紹
| Inductance At 100 KHz, 100 mV 8mADC Bias | 120 uH Min. |
|---|---|
| Insertion Loss | -1.0 dB Max. @ 1-100 MHz -2.0 dB Max. @ 100-400 MHz -3.0 dB Max. @ 400-500 MHz |
| Return Loss | -18dB Min. @ 1-40MHz |
| Return Loss | -18dB Min. @ 40-400MHz |
| Return Loss | -8dB Min. @ 400-500MHz |
| Cross Talk | 1-100MHz -30dB Min. |
| Common Mode Rejection | -30dB Min. @1-100MHz -24dB Min. @100-300MHz -22dB Min. @300-500MHz |
| Isolation Voltage | 2250Vrms / 60 Seconds |
| Voltage Rating | 57VDC Max. |
| Current Rating | 720mADC Max. |
| Turns Ratio | @100KHz, 0.1V: 1:1±2% |
| Operating Life | 750 Cycles Min. |
|---|
| Storage | -40℃~+85℃ |
|---|---|
| Operation | -40℃~+85℃ |
| Soldering Temperature | 255~265℃ (5~10 Seconds) |
下載
| 類別 | 標題 | 大小 | 文件類型 | 下載 |
|---|---|---|---|---|
| 規格書 | 214A-60W Series Spec | 1013 KB | PDF:規格書 |  |
| 圖面 | 214A-R535 | 128 KB | PDF: 工程用圖面 | |
| 3D | 214A-R535 | 892 KB | RAR: 3D檔 | |
| 規格書 | 214A Packaging | 206 KB | PDF 檔案 | |
