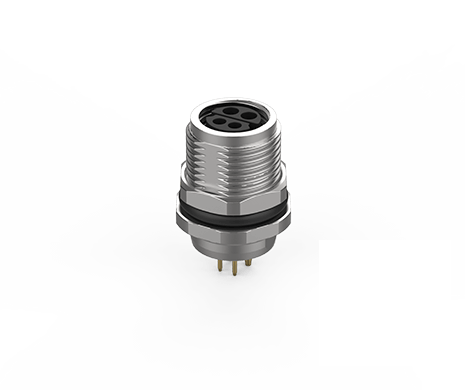

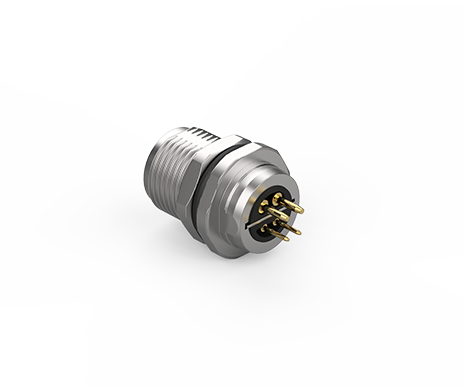

SPE M8 4 Pin Hybrid Jack, Straight , 30u"

229B-04FS04

SPE M8 4 Pin Hybrid Jack, Straight, 30u"

立威科技（ATTEND）的 **229B-04FS04 M8 4 Pin Hybrid 單對乙太網路（SPE）連接器**，採用精巧的工業級介面設計，整合單對乙太網路（SPE）資料傳輸與電力供應功能。產品依據 IEC 63171-6 規範設計，為工業自動化、機器人及智慧製造等應用提供可靠的連接解決方案。

此連接器採用獨立的訊號與電源接點設計，訊號接點額定電流最高可達 4A，電源接點最高可達 8A。與相容連接器正確對接後，可達到 IP67 防護等級，適用於需要穩定資料傳輸與電力連接的工業環境。
Share:
配對零件與可選配件

功能介紹

229B-04FS04 M8 4 Pin Hybrid SPE Connector Features

  • M8 4 Pin Hybrid 直式母座設計，整合資料傳輸與電源供應於單一介面

  • 符合 IEC 63171-6 規範

  • 支援 IEEE 802.3 單對乙太網路（SPE T1）通訊技術

  • 訊號腳位（Pin 1 & 2）額定電流最高 4A，電源腳位（Pin 3 & 4）最高 8A

  • 採用 M8 工業級連接器設計，與相容連接器正確對接後具備 IP67 防護等級

  • 額定電壓 60VDC，適用於工業資料與電力連接應用

  • 工作溫度範圍 -40°C 至 +85°C，適用於嚴苛工業環境

  • 耐插拔次數達 100 次，滿足工業設備連接需求

應用領域

M8 SPE 連接器工業應用領域

  • 工業自動化與控制系統

  • 機器人／自動導引車（AGV）／自主移動機器人（AMR）系統

  • 機器視覺

  • 智慧工廠與建築自動化

  • 工業感測器與致動器

  • 鐵路與交通運輸系統

規格介紹

ELECTRICAL
Current RatingPin 1&2 4A, Pin 3&4 8A
Voltage Rating60VDC
Contact Resistance20mΩ max.
Shell Resistance100mΩ max.
Insulation Resistance500MΩ
Voltage Proof1,000VAC (contact to contact)
MECHANICAL
Durability100 Cycle
Insertion Force50N max.
Pull Out Force50N max.
ENVIRONMENTAL
Operating Temperature Range-40°C~+85°C
Storage Temperature Range-40°C~+85°C

下載

類別標題大小文件類型下載
圖面229B-04FS04425 KBPDF: 工程用圖面Download
3D229B-04FS04377 KBRAR: 3D檔Download
規格書229 Series Spec1219 KBPDF:規格書Download
圖面229-0001131 KBPDF: 工程用圖面Download
